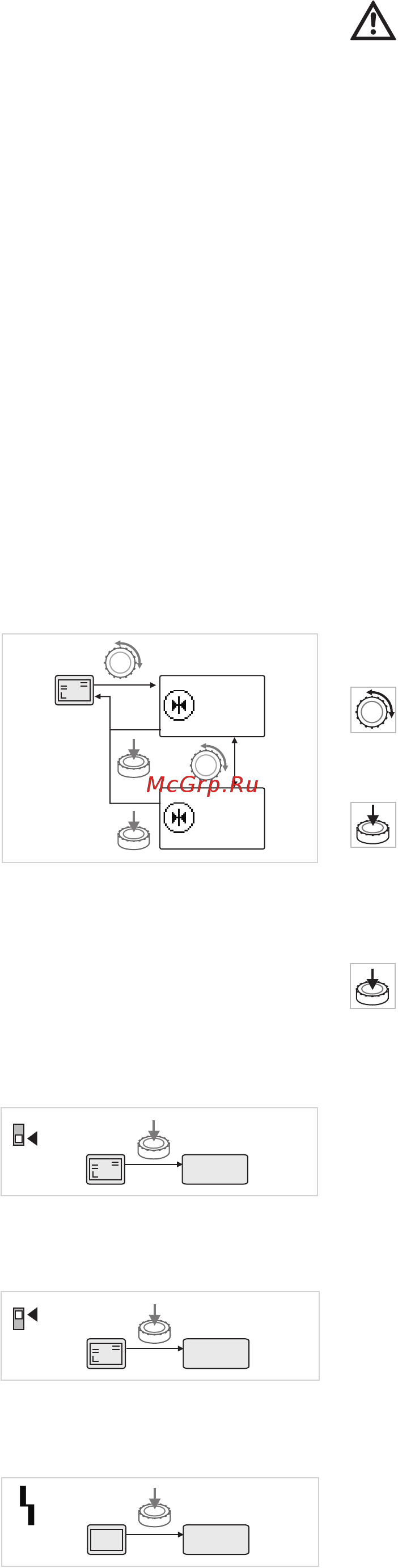

![Wilo Stratos GIGA 40/1-25/1,6 [41/81] Русский](/views2/1341231/page41/bg29.png)
Русский
224 WILO SE 08/2016
ВНИМАНИЕ! Опасность нанесения материального ущерба!
Квитируемые ошибки, причина возникновения которых не
была устранена, могут вызвать повторные неисправности и
привести к повреждению насоса или системы.
• Ошибки квитировать только после устранения причины их
возникновения.
• Устранять неисправности разрешено только специалистам.
• В случае сомнения обратиться к производителю.
Для получения дополнительной информации см. главу 11
«Неисправности, причины и устранение» на стр. 247 и приве-
денную в ней таблицу ошибок.
Меню «Блокировка доступа» Главное меню <7.0.0.0> отображается только в том случае, если
микропереключатель 2 находится в положении «ON». В него
можно попасть посредством обычной навигации.
В меню «Блокировка доступа» можно активировать или дезак-
тивировать блокировку доступа путем вращения красной кнопки
или
подтвердить изменение путем нажатия красной кнопки.
8.6 Инструкции по эксплуатации
8.6.1 Корректировка заданного
значения
На странице состояния индикации заданное значение можно
отрегулировать следующим образом (рис. 37):
• Повернуть красную кнопку.
Индикация переходит к номеру меню <1.0.0.0>. Заданное значе-
ние начинает мигать и повышается или понижается путем даль-
нейшего вращения.
• Для подтверждения изменения нажать красную кнопку
.
Новое заданное значение перенимается, и индикация возвраща-
ется обратно на страницу состояния.
8.6.2 Переход в режим меню Для перехода в режим меню действовать следующим образом:
• В то время как индикация отображает страницу состояния,
нажать и в течение 2 с удерживать красную кнопку (кроме слу-
чая ошибки).
Стандартное поведение:
Индикация переходит в
режим меню. Отображается номер меню
<2.0.0.0> (рис. 38).
Сервисный режим:
Если сервисный режим активирован при помощи микроперек-
лючателя 1, то сначала указывается номер меню <5.0.0.0>.
(рис. 39).
Ошибка:
При ошибке отображается номер меню <6.0.0.0> (рис. 40).
Fig.37: Ввод заданного значения
12.3
1.0.0.0
RPM
RPM
2200
1800
1.0.0.0
2s
Fig.38: Режим меню «Стандартный»
2.0.0.0
±
2s
ON
1
12.3
Fig.39: Режим меню «Сервис»
5.0.0.0
±
2s
ON
1
12.3
Fig.40: Режим меню «Ошибка»
6.0.0.0
±
E000
