Русский
216 WILO SE 08/2016
• Для соблюдения стандартов по электромагнитной совместимости
следующие кабели обязательно должны быть экранированы:
• Дифференциальный датчик давления (DDG) (если установлен
заказчиком)
•In2 (заданное значение)
• Связь двух насосов (DP) (для кабелей длиной > 1 м);
(клемма «MP»)
Соблюдать полярность:
MA = L => SL = L
MA = H => SL = H
• Ext. off
•AUX
• Кабель связи IF-модуля
Экран должен быть установлен с двух сторон, на хомутах для
крепления кабеля с ЭМС в электронном модуле и на другом
конце. Кабели для SBM и SSM не требуется экранировать.
Экран подсоединяется к кабельному вводу на электронном
модуле. Порядок подсоединения экрана схематично представ-
лен на рис.29.
• Для достаточной защиты от вертикально падающих капель воды
и разгрузки кабельного ввода от натяжения следует использо-
вать кабели соответствующего наружного диаметра и жестко
привинчивать их. Кроме того, кабели вблизи ввода необходимо
сворачивать в петлю для отвода накапливающейся воды. Путем
соответствующего позиционирования кабельного ввода или
соответствующей укладки кабеля следует предотвратить воз-
можность попадания стекающей воды в электронный модуль.
Свободные кабельные вводы должны оставаться закрытыми
предусмотренной производителем пробкой.
• Электропроводку необходимо прокладывать таким образом,
чтобы она ни в коем случае не касалась трубопровода и/или кор-
пуса
насоса и электродвигателя.
• При использовании в системах с температурой воды выше 90 °C
подключение насосов к сети должно осуществляться с помощью
соответствующего термостойкого кабель.
• Данный насос оснащен частотным преобразователем, и его
защита устройством защитного отключения при перепаде
напряжения недопустима. Частотные преобразователи могут
негативно воздействовать на функции устройства защитного
отключения при перепаде напряжения.
Исключение: Допустимо устройство защитного отключения при
перепаде напряжения типа В в селективном, чувствительном ко
всем видам тока исполнении.
• Обозначение:FI
• Ток срабатывания:> 30 мА
• Проверить вид тока и напряжение подключения к сети.
• Учитывать данные на фирменной табличке насоса. Вид тока и
напряжение сети должны соответствовать данным на фирмен-
ной табличке.
• Сетевой предохранитель: макс. 25 А
• Обеспечить дополнительное заземление!
• Рекомендуется установка линейного защитного автомата.
УКАЗАНИЕ:
Характеристика срабатывания линейного защитного автомата: B
• Перегруза: 1,13-1,45 x I
ном.
• Короткое замыкание: 3-5 x I
ном.

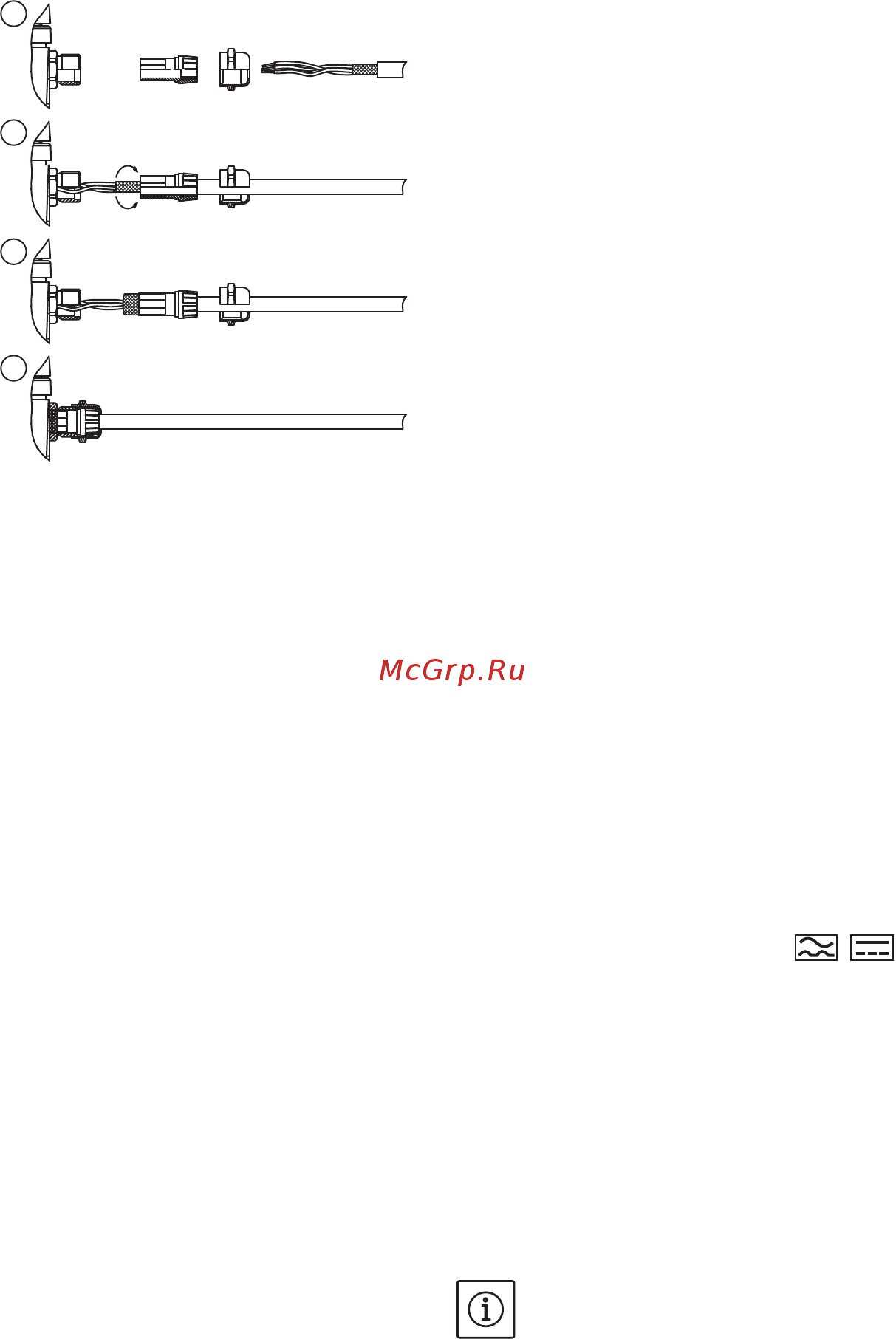

Fig.29: Экранирование кабелей
1
2
3
4
