Русский
Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 253
Тип ошибки D (рис. 56):
При возникновении ошибок типа A или D выполнять квитирова-
ние следующим образом (рис. 57):
• Для перехода в режим меню нажать красную кнопку.
Мигает номер меню <6.0.0.0>.
• Снова нажать красную кнопку.
Номер меню <6.0.0.0> не мигает.
Отображается оставшееся время, после которого можно квити-
ровать ошибку.
• Подождать оставшееся время.
Время до квитирования вручную
всегда составляет для типа
ошибки A и D 60 секунд.
• Снова нажать красную кнопку.
Ошибка квитирована, отображается страница состояния.

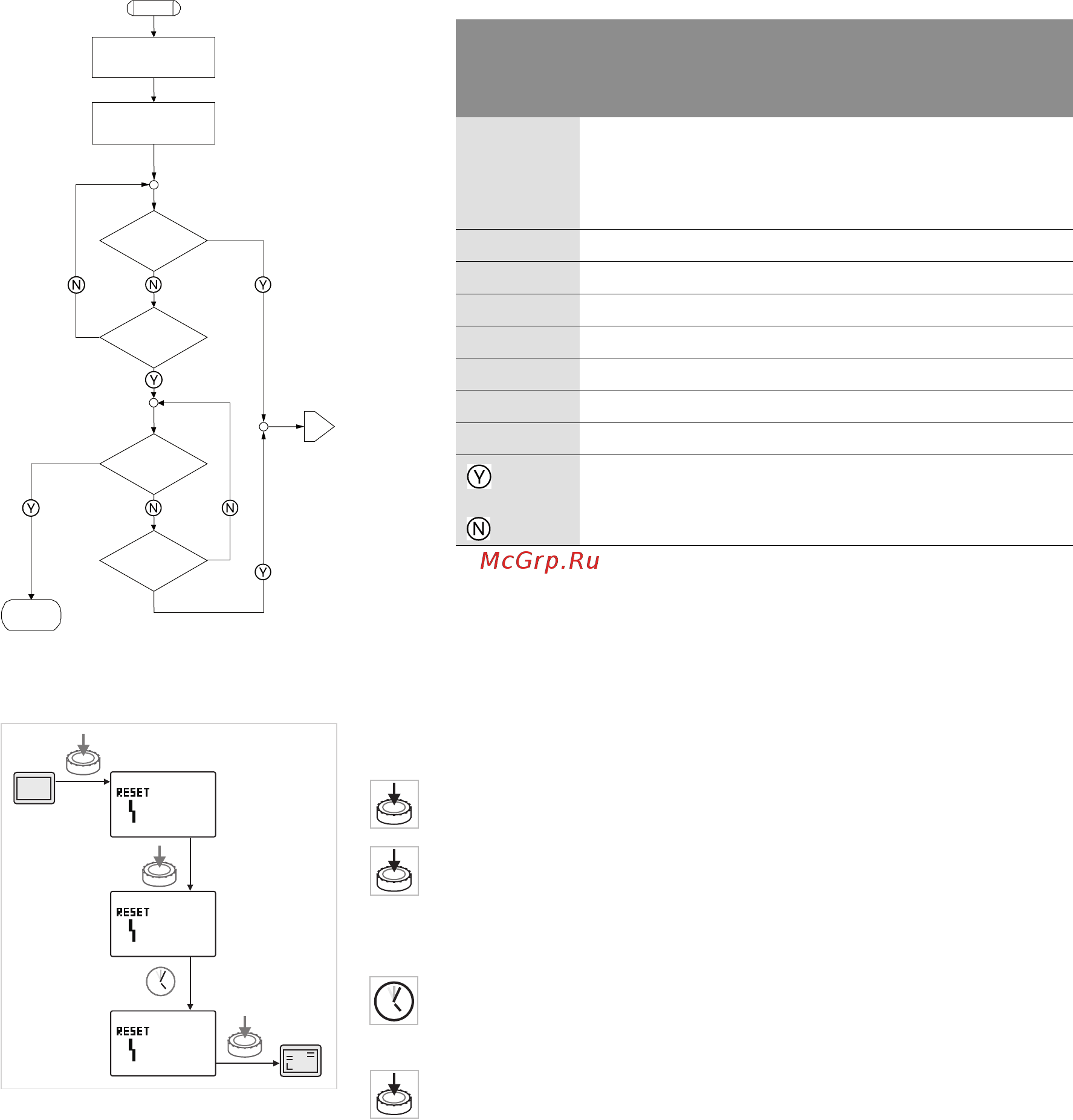

Fig.56: Тип ошибки D, схема
1
2
4
3
5
6
8
7
Шаг/за-
прос про-
граммы
Содержание
1 • Указывается код ошибки
• Электродвигатель выкл.
• Горит красный светодиод
•SSM активируется
2 • Показание счетчика ошибок увеличивается
3 Имеется новая неисправность типа «A»?
4 > 1 минуты?
5 Ошибка квитирована?
6 Имеется новая неисправность типа «A»?
7 Ветвление к типу ошибки «A»
8 Конец; режим регулирования продолжается
Да
Нет
Fig.57: Квитирование типа ошибки A
или D
6.0.0.0
6.0.0.0
6.0.0.0
S1/1
1/1 S
0
60
12.3
E000
