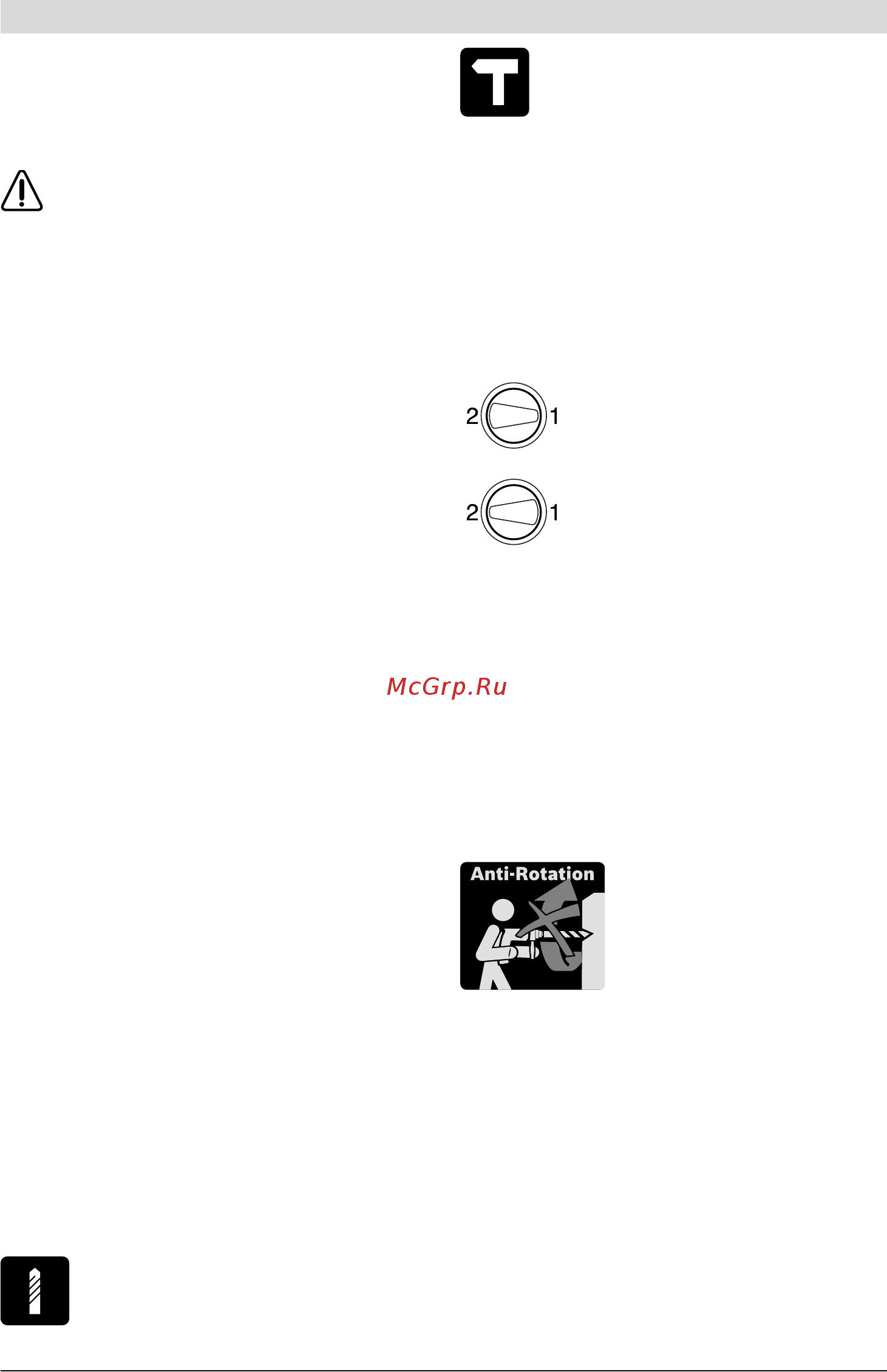

30 | Magyar
2 609 932 677 | (26.5.11) Bosch Power Tools
A fúrótokmány felszerelése (lásd az F ábrát)
A gyorsbefogó fúrótokmány/fogaskoszorús fúrótokmány
felszerelése az előbbivel fordított sorrendben történik.
f A fúrótokmány felszerelésének befejezése után ismét
távolítsa el az acélcsapot a furatból.
A fúrótokmányt kb. 40–45 Nm meghúzási
nyomatékkal kell rögzíteni.
Por- és forgácselszívás
f Az ólomtartalmú festékrétegek, egyes fafajták, ásványok
és fémek pora egészségkárosító hatású lehet. A poroknak
a kezelő vagy a közelben tartózkodó személyek által
történő megérintése vagy belégzése allergikus reakciók-
hoz és/vagy a légutak megbetegedését vonhatja maga
után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő
hatásúak, főleg ha a faanyag kezeléséhez más anyagok is
vannak bennük (kromát, favédő vegyszerek). A
készülékkel azbesztet tartalmazó anyagokat csak
szakembereknek szabad megmunkálniuk.
Gondoskodjon a munkahely jó szellőztetéséről.
Ehhez a munkához célszerű egy P2 szűrőosztályú
porvédő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.
f Gondoskodjon arról, hogy a munkahelyén ne
gyűlhessen össze por. A porok könnyen
meggyulladhatnak.
Üzemeltetés
Üzembe helyezés
f Ügyeljen a helyes hálózati feszültségre! Az áramforrás
feszültségének meg kell egyeznie az elektromos
kéziszerszám típustábláján található adatokkal. A
230 V-os berendezéseket 220 V hálózati feszültségről
is szabad üzemeltetni.
Forgásirány beállítása (lásd a G”–„H ábrát)
f A 5 forgásirányváltó kapcsolót csak álló elektromos
kéziszerszám mellett szabad átkapcsolni.
Az 5 forgásirány-átkapcsoló az elektromos kéziszerszám
forgásirányának megváltoztatására szolgál. Ha a 7 be-/
kikapcsoló be van nyomva, akkor a forgásirányt nem lehet
átkapcsolni.
Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el az
5 forgásirány átkapcsolót a baloldalon lefelé és ezzel
egyidejűleg a jobboldalon felfelé.
Balra forgás: Csavarok és anyák kilazításához, illetve
kihajtásához tolja el az 5 forgásirány átkapcsolót a baloldalon
felfelé és ezzel egyidejűleg a jobboldalon lefelé.
Az üzemmód beállítása
Fúrás és csavarozás
Kapcsolja át a 2 átkapcsolót a „Fúrás” jelére.
Ütvefúrás
Állítsa be a 2 „Fúrás/ütvefúrás” átkapcsolót az
„Ütvefúrás” jelére.
A 2 „Fúrás/ütvefúrás” átkapcsoló érezhetően beugrik a
helyére, és azt működő motor mellett is át lehet kapcsolni.
Mechanikus fokozatválasztás
f A 9 fokozatváltó kapcsolót lassan forgó elektromos
kéziszerszámon lehet átállítani. Ezt álló elektromos
kéziszerszámon, teljes terhelés, vagy maximális
fordulatszám mellett azonban ne tegye.
A 9 fokozatváltó kapcsolóval 2 különböző fordulatszám
tartományt lehet előre kijelölni.
I. fokozat:
Alacsony fordulatszám tartomány; nagy
fúróátmérővel végzett fúráshoz vagy
csavarozáshoz.
II. fokozat:
Magas fordulatszám tartomány; kis
fúróátmérővel végzett fúráshoz.
Ha a 9 fokozatváltó kapcsolót nem lehet ütközésig elfordítani,
akkor forgassa el kissé a fúróval a hajtóorsót.
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe helyezéséhez nyomja
be és tartsa benyomva a 7 be-/kikapcsolót.
A benyomott 7 be-/kikapcsoló reteszeléséhez nyomja be a 6
rögzítőgombot.
Az elektromos kéziszerszám kikapcsolásához engedje el a 7
be-/kikapcsolót, illetve, ha az a 6 reteszelőgombbal
reteszelve van, nyomja be rövid időre a 7 be-/kikapcsolót,
majd engedje el azt.
Biztonsági tengelykapcsoló
A magas reakciós nyomatékok
korlátozására az elektromos
kéziszerszám egy túlterhelés ellen
védő (Anti-Rotation)
tengelykapcsolóval van felszerelve.
f
Ha a betétszerszám beszorul, vagy beakad, a fúróorsó
meghajtása megszakad. Tartsa ezért, az ekkor fellépő
erők felvételére, az elektromos kéziszerszámot
mindkét kezével, és ügyeljen arra, hogy szilárd talajon,
biztosan álljon.
f Kapcsolja ki az elektromos kéziszerszámot és oldja ki a
betétszerszámot, ha az elektromos kéziszerszám
leblokkolt. Ha leblokkolt fúrószerszám mellett
kapcsolja be a kéziszerszámot, igen magas reakciós
nyomatékok lépnek fel.
A fordulatszám/ütésszám beállítása
A bekapcsolt elektromos kéziszerszám fordulat-
számát/ütésszámát a 7 be-/kikapcsoló különböző mértékű
benyomásával fokozatmentesen lehet szabályozni.
OBJ_DOKU-26964-001.fm Page 30 Thursday, May 26, 2011 8:48 AM
