82 | Eesti
2 609 932 677 | (26.5.11) Bosch Power Tools
Vasak käik: Kruvide ja mutrite lahti- ja väljakeeramiseks
lükake reverslüliti 5 vasakul pool üles ja samaaegselt paremal
pool alla.

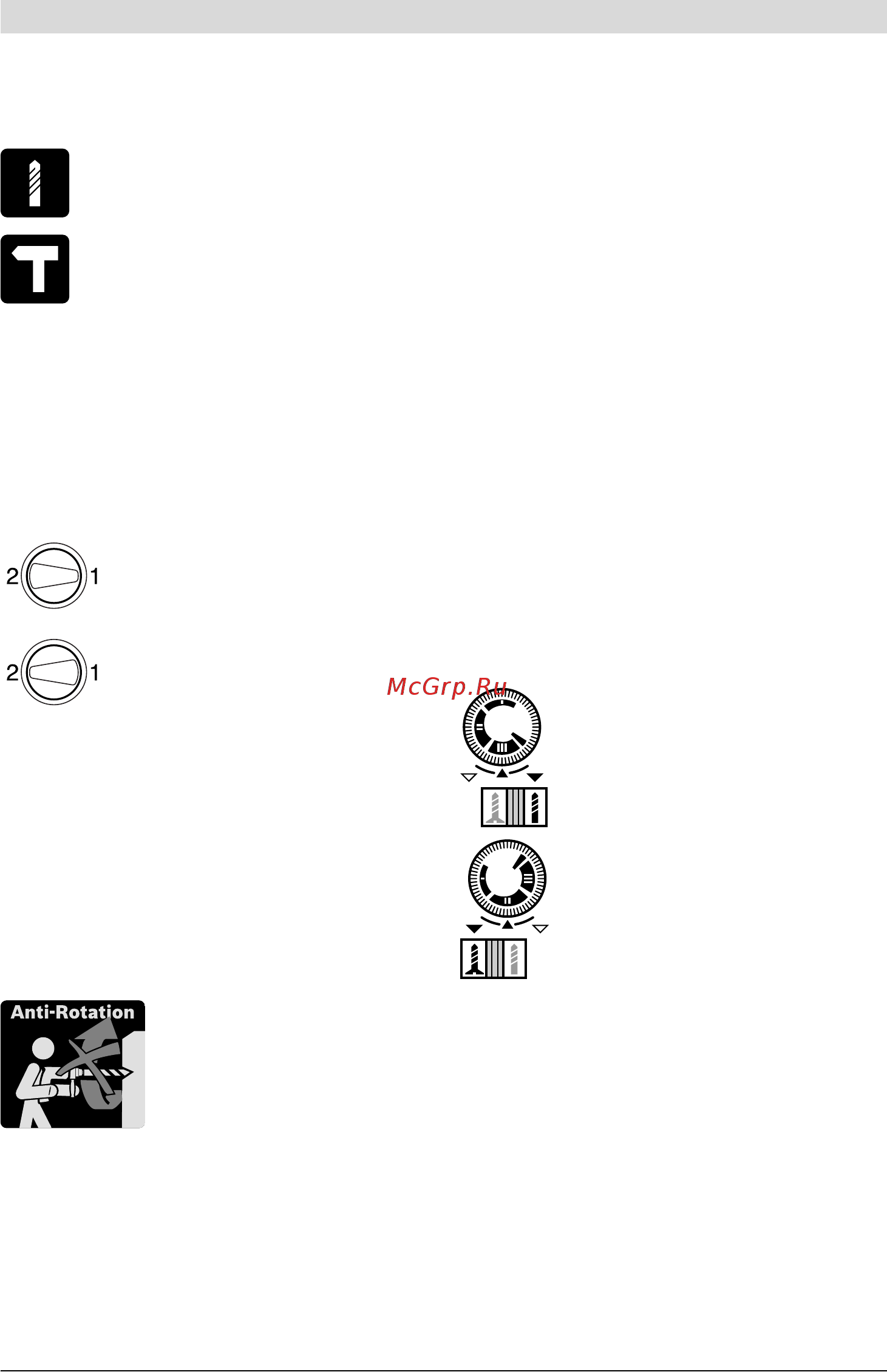

Töörežiimi valik
Puurimine ja kruvide keeramine
Seadke töörežiimi lüliti 2 sümbolile „Puurimine“.
Löökpuurimine
Seadke töörežiimi lüliti 2 sümbolile
„Löökpuurimine“.
Töörežiimi lüliti 2 fikseerub tuntavalt kohale ja seda saab
käsitseda ka töötava mootori puhul.
Mehaaniline käiguvalik
f Käiguvaliku lülitit 9 võib käsitseda aeglaselt töötava
elektrilise tööriista puhul. Seda ei tohiks aga teha siis,
kui seadme spindel seisab, kui seade töötab
täiskoormusel või täispööretel.
Käiguvaliku lülitiga 9 saab valida 2 pöörete vahemikku.
1. käik:
Madalad pöörded; töötamiseks suure
läbimõõduga puuridega või kruvide
keeramiseks.
2. käik:
Kõrged pöörded, töötamiseks väikese
läbimõõduga puuridega.
Kui käiguvaliku lülitit 9 ei saa lõpuni pöörata, keerake spindlit
koos puuriga veidi.
Sisse-/väljalülitus
Seadme kasutuselevõtuks vajutage lüliti (sisse/välja) 7 alla
ja hoidke seda all.
Selleks, et lukustada allavajutatud lülitit (sisse/välja) 7,
vajutage lukustusnupule 6.
Selleks, et seadet välja lülitada, vabastage lüliti (sisse/välja)
7 või juhul, kui see on lukustusnupuga 6 lukustatud, vajutage
korraks lülitile (sisse/välja) 7 ja vabastage see siis.
Ülekoormuskaitse
Suurte reaktsioonimomentide
piiramiseks on seade varustatud
ülekoormuskaitsega (Anti-Rotation =
piirab pöörlemist).
f Puurimistarviku kinnikiildumisel või haakumisel
seadme spindel seiskub. Sellega kaasnevate jõudude
tasakaalustamiseks tuleb seadet hoida alati kahe
käega ja võtta stabiilne tööasend.
f Seadme kinnikiildumise korral lülitage seade välja ja
eemaldage tarvik. Kinnikiildunud tarvikuga seadme
sisselülitamisel tekivad suured reaktsioonimomendid.
Pöörete arvu/löökide arvu reguleerimine
Sisselülitatud seadme pöörete/löökide arvu saab sujuvalt
reguleerida vastavalt sellele, kui palju lülitit (sisse/välja) 7
sisse vajutada.
Kerge surve lülitile (sisse/välja) 7 annab madala pöörete
arvu/löökide arvu. Surve suurendamine suurendab ka
pöörete arvu/löökide arvu.
Pöörete arvu/löökide arvu eelvalik
Pöörete arvu regulaatorist 8 saate pöörete arvu reguleerida
ka siis, kui seade töötab.
Vajalik pöörete arv/löökide arv sõltub materjalist ja
töötingimustest ning see tuleb kindlaks teha praktilise katse
käigus.
Elektrooniline pöörete arvu reguleerimine
(GSB 21-2 RCT)
Elektroonilise pöörete arvu regulaatoriga 3 saate vajalikku
pöörete arvu/löökide arvu valida ka töötamise ajal.
Vajalik pöörete arv/löökide arv sõltub materjalist ja
töötingimustest ning see tuleb kindlaks teha praktilise katse
käigus.
Konstantelektroonika (GSB 21-2 RCT)
Tänu konstantelektroonikale püsib valitud pöörete ja löökide
arv nii koormuseta kui koormusega töötades peaaegu
muutumatuna.
Elektrooniline pöördemomendipiiraja (Torque Control)
(GSB 21-2 RCT)
Puurimiseks pöörete arvu reguleerimisega
seadke lüliti 4 sümbolile „Puurimine“. Pöörete
regulaatoriga 3 saate vajalikku pöörete arvu
reguleerida ka töötamise ajal.
Kruvide keeramiseks
pöördemomendipiirajaga seadke lüliti 4
sümbolile „Kruvikeeramine“. Regulaatoriga 3
saate puurispindlile rakenduvat
pöördemomenti valida sujuvalt ka töötamise
ajal:
I=madal pöördemoment, III=kõrge
pöördemoment.
Maksimaalne pöördemoment kohandatakse seadistatud
pöördemomendiga automaatselt.
Kui kruvikeeramisel saavutatakse reguleeritud
pöördemoment, lülitub seade välja; tarvik ei pöörle enam. Kui
seadme koormust seejärel vähendatakse ja lüliti (sisse/välja)
7 on veel sisse vajutatud, pöörleb tarvik ohutuse huvides
edasi vaid väga väikestel pööretel.
Pärast lüliti (sisse/välja) 7 hetkelist vabastamist saab järgmist
kruvi keerata sama pöördemomendiga.
OBJ_DOKU-26964-001.fm Page 82 Thursday, May 26, 2011 8:48 AM
