9
Deutsch
䡬 Grabarbeiten
䡬 Hammer Schmierfett A
500 g (Dose)
70 g (in Tube)
30 g (in Tube)
Das Sonderzubehör kann ohne vorherige Bekannt-
machung jederzeit geändert werden.
ANWENDUNGSGEBIETE
Ausbrechen von Zement, Abschlagen von Beton, Nuten,
Abtrennen von Rundstahl und Einschlagen von Stangen.
Anwendungsbeispiele:
Installation von Rohrleitungen und Drähten für sanitäre
Einrichtungen, Maschinen, Trinkwasserversorgung und
Abwasserableitung, Inneneinrichtungen, Tiefbau-und
Hafenanlagen.
VOR INBETRIEBNAHME
1. Netzspannung
Prüfen, daß die zu verwendende Netzspannung der
Angabe auf dem Typenschild entspricht.
2. Netzschalter
Prüfen, daß der Netzschalter auf „AUS” steht. Wenn
der Stecker an das Netz angeschlossen wird, während
der Schalter auf „EIN” steht, beginnt das Werkzeug
sofort zu laufen, was gefährlicht ist.
3. Verlängerungskabel
Wenn der Arbeitsbereich nicht in der Nähe des
Netzanschlusses liegt, ist ein Verlängerungskabel
ausreichenden Querschnitts und ausreichender
Nennleistung zu verwenden. Das Verlängerungskabel
sollte so kurz wie möglich gehalten werden.
4. Installieren von Werkzeugen
ACHTUNG:
Achten Sie darauf, die Stromversorgung
auszuschalten und den Stecker aus der Steckdose
zu ziehen, um schwerwiegende Störungen zu
vermeiden.
HINWEIS:
Wenn Werkzeuge wie Kugelkopf, Spitzmeißel,
Spatmeißel, Schneidwerkzeuge usw. verwendet
werden, nur von unserer Firma festgelegte Teile
verwenden.
(1) Reinigen Sie den Schaft des Werkzeugs.
(2) Ziehen Sie den Griff (A) wie in Abb. 1 gezeigt in
Richtung A, und schieben Sie das Werkzeug in die
Öffnung der Frontkappe.
(3) Stellen Sie die Nutenposition ein, während Sie das
Werkzeug drehen, und schieben Sie es weiter bis
zum Anschlag in das Loch ein.
(4) Bringen Sie den Griff (A) in seine ursprüngliche
Position zurück, und ziehen Sie am Werkzeug, um
sicherzustellen, daß es sicher verriegelt ist. (Abb. 2)
5. Entscheiden der Arbeitsposition des Werkzeugs
Das Werkzeug kann in Schritten von 30 Grad gedreht
und in 12 Positionen fixiert werden.
(1) Wie in Abb. 3 gezeigt, kann der Scneidenwinkel frei
zu jeder beliebigen Position geändert werden, wenn
der Griff (A) in Richtung B gedrückt wird, während
der Griff (B) in Richtung A gedrückt wird.
(2) Geben Sie den Griff (B) frei und drehen Sie das
Werkzeug, um sicherzustellen, daß es sicher
verriegelt ist.
6. Entfernen des Werkzeugs
Ziehen Sie wie in Abb. 1 gezeigt am Griff (A), und
ziehen Sie das Werkzeug heraus.
ACHTUNG:
Halten Sie den Handgriff und den Seitengriff oder
den Griffteil (C) während der Arbeit. Halten Sie
während der Arbeit nicht den Griff (A). Wenn aus
Versehen am Griff (A) gezogen wird, kann der
Spitzmeißel herausspringen.
EINSATZ DER HÄMMER (Abb. 4)
1. Die Spitze des Werkzeugs auf die Betonoberfläche
setzen und die Maschine einschalten.
2. Durch richtige Ausnutzung des Gewichtes der
Maschine und durch Festhalten der Maschine mit
beiden Händen können Sie danach den
Aufspulvorgang richtig kontrollieren.
Nicht zu schnell arbeiten, da sonst das
Leistungsvermögen beeinträchtigt werden könnte.
ACHTUNG:
Bei Verwendung für längere Zeit wird das
Zylindergehäuse heiß. Achten Sie deshalb darauf,
dass Sie sich nicht die Hände verbrennen.
SCHMIERFETTWECHSEL
Diese Maschine ist vollkommen luftdicht, um Eintritt
von Staub und Fettlecken zu vermeiden. Dieses Gerät
kann lange Zeit ohne Nachfüllen von Fett verwendet
werden. Füllen Sie jedoch Fett nach, um die
Verwendungszeit des Gerätes zu verlängern. Zum
Schmierfettwechsel wie unten angegeben vorgehen.
1. Wechselzeit
Inspizieren Sie beim Auswechseln der Kohlebürsten
die Fettmenge. (Siehe Punkt 4 im Abschnitt ”Wartung
und Inspektion”.) Wenden Sie sich an Ihre Hitachi
Service Station, um den Fettwechsel auszuführen.
Wenn Sie das Schmierfett selber wechseln müssen,
beachten Sie die folgenden Punkte.
2. Schmierfettwechsel
ACHTUNG:
Vor dem Schmierfettwechsel die Maschine
abschalten und den Netzstecker herausnehmen.
(1) Den Kurbeldeckel abnehmen und das alte Fett vom
Inneren abwischen. (Abb. 5)
(2) Das 27g (die Standardmenge zum Abdecken der
Pleuelstange) "Hitachi Electric Hammer Grease A"
in das Kurbelgehäuse geben.
(3) Nach dem Fettwechsel das Kurbelgehäuse sicher
anbringen.
HINWEIS:
Das „Hitachi Electric Hammer Grease A” Schmierfett
ist von niedrigem Flüssigkeitsgrad. Wenn Sie den
ganzen Inhalt verbraucht haben, kaufen Sie eine
neue Tube bei Ihrer Hitachi Service Station.

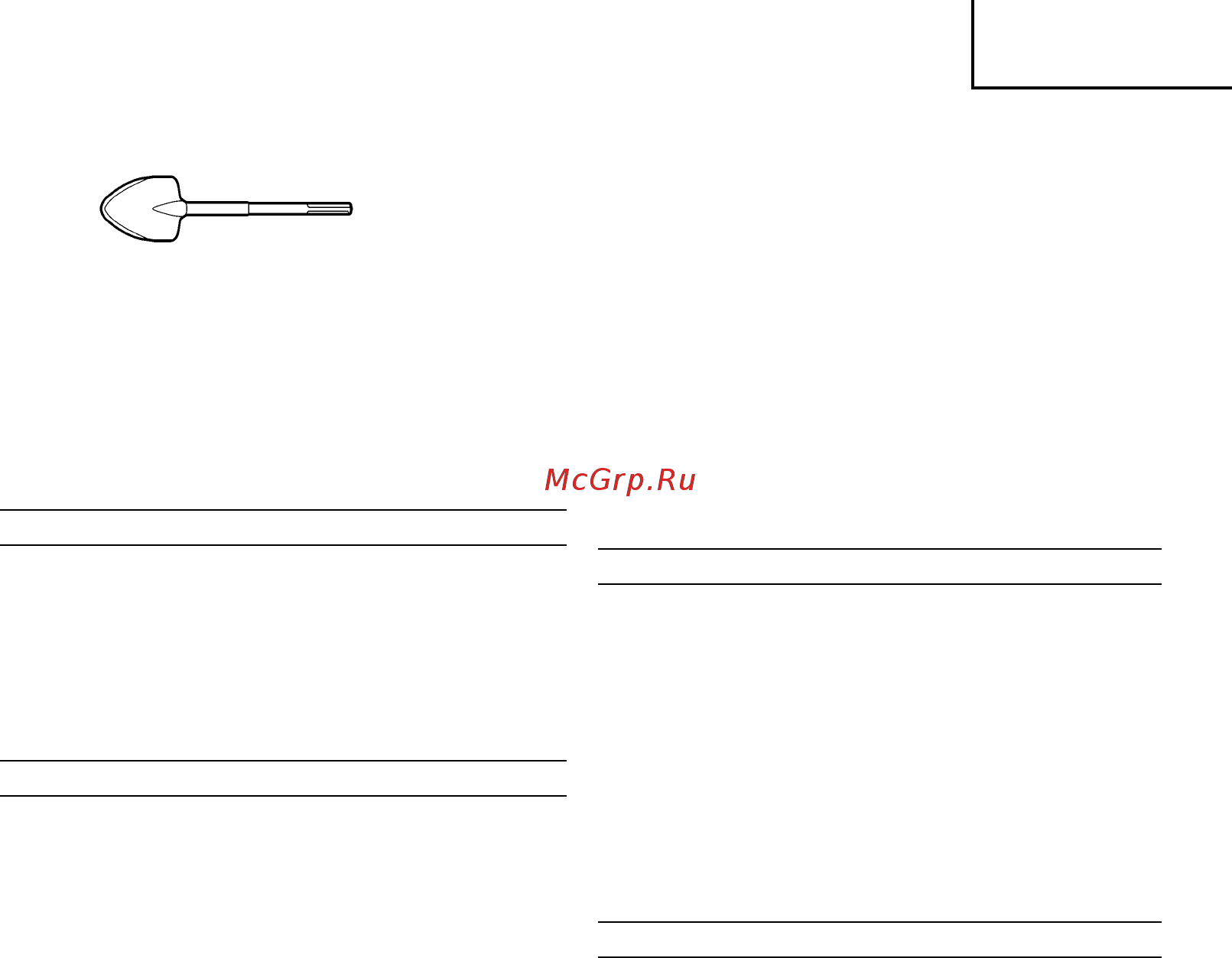

(1) Spaten
02Ger_H45MRY_EE 6/22/07, 15:469
