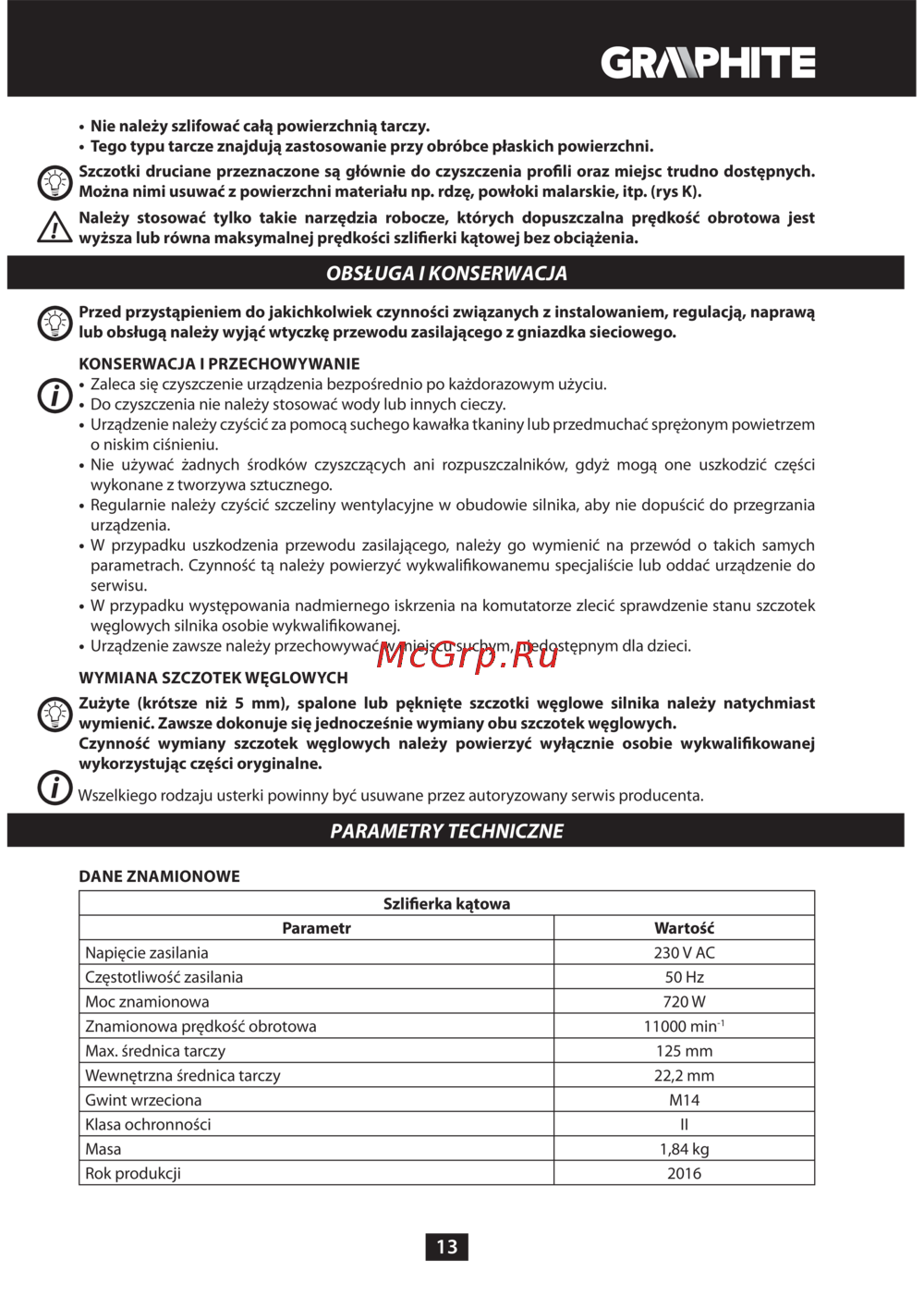

GRAPHITE 59G072 [13/188] Obsługa i konserwacja
![GRAPHITE 59G072 [13/188] Obsługa i konserwacja](/views2/1382017/page13/bgd.png)
13
• Nie należy szlifować całą powierzchnią tarczy.
• Tego typu tarcze znajdują zastosowanie przy obróbce płaskich powierzchni.
Szczotki druciane przeznaczone są głównie do czyszczenia proli oraz miejsc trudno dostępnych.
Można nimi usuwać z powierzchni materiału np. rdzę, powłoki malarskie, itp. (rys K).
Należy stosować tylko takie narzędzia robocze, których dopuszczalna prędkość obrotowa jest
wyższa lub równa maksymalnej prędkości szlierki kątowej bez obciążenia.
OBSŁUGA I KONSERWACJA
Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą
lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.
KONSERWACJA I PRZECHOWYWANIE
• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem
o niskim ciśnieniu.
• Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części
wykonane z tworzywa sztucznego.
• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania
urządzenia.
• W przypadku uszkodzenia przewodu zasilającego, należy go wymienić na przewód o takich samych
parametrach. Czynność tą należy powierzyć wykwalifikowanemu specjaliście lub oddać urządzenie do
serwisu.
• W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek
węglowych silnika osobie wykwalifikowanej.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.
WYMIANA SZCZOTEK WĘGLOWYCH
Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast
wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek węglowych.
Czynność wymiany szczotek węglowych należy powierzyć wyłącznie osobie wykwalikowanej
wykorzystując części oryginalne.
Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.
PARAMETRY TECHNICZNE
DANE ZNAMIONOWE
Szlierka kątowa
Parametr Wartość
Napięcie zasilania 230 V AC
Częstotliwość zasilania 50 Hz
Moc znamionowa 720 W
Znamionowa prędkość obrotowa 11000 min
-1
Max. średnica tarczy 125 mm
Wewnętrzna średnica tarczy 22,2 mm
Gwint wrzeciona M14
Klasa ochronności II
Masa 1,84 kg
Rok produkcji 2016
