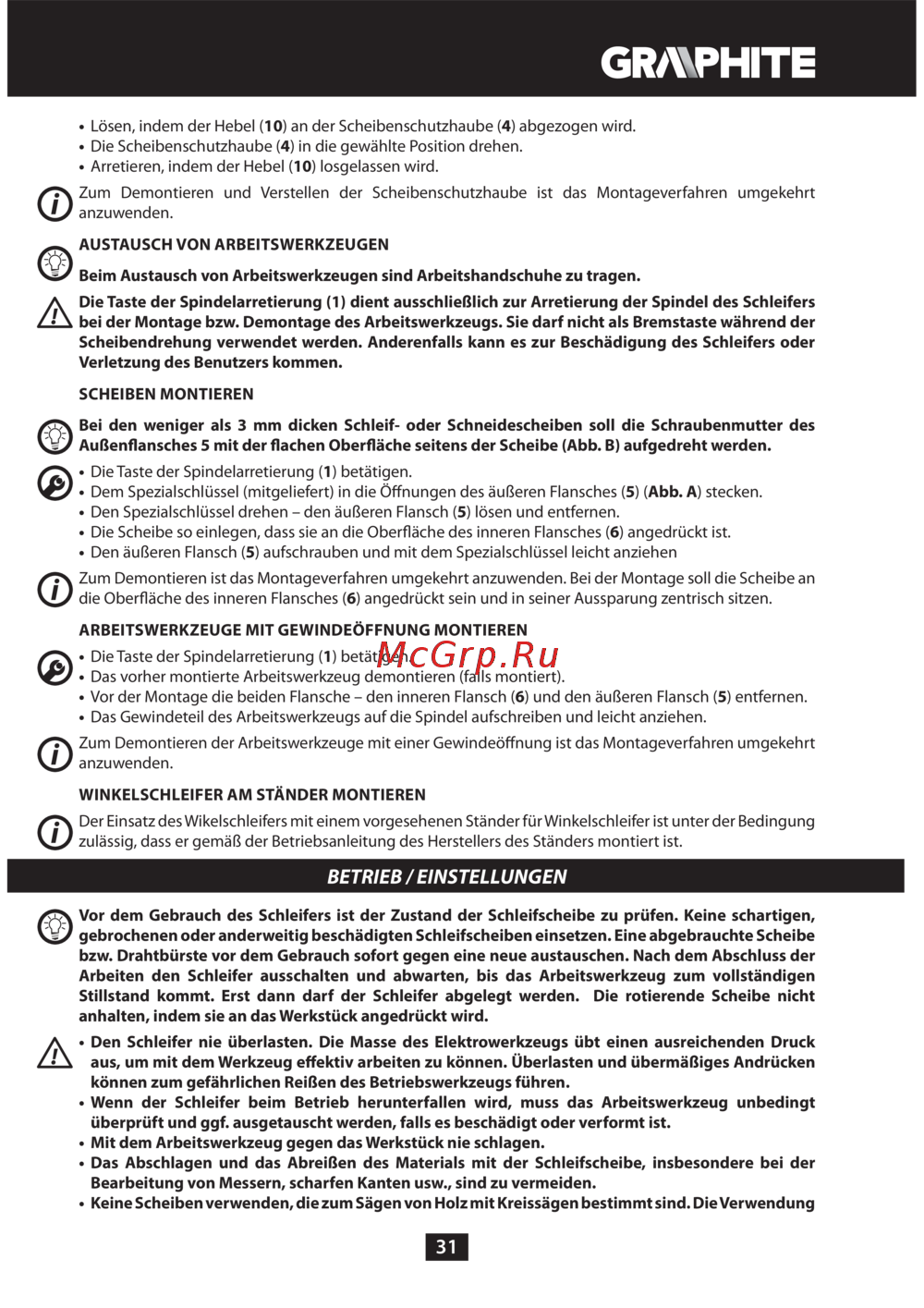

31
• Lösen, indem der Hebel (10) an der Scheibenschutzhaube (4) abgezogen wird.
• Die Scheibenschutzhaube (4) in die gewählte Position drehen.
• Arretieren, indem der Hebel (10) losgelassen wird.
Zum Demontieren und Verstellen der Scheibenschutzhaube ist das Montageverfahren umgekehrt
anzuwenden.
AUSTAUSCH VON ARBEITSWERKZEUGEN
Beim Austausch von Arbeitswerkzeugen sind Arbeitshandschuhe zu tragen.
Die Taste der Spindelarretierung (1) dient ausschließlich zur Arretierung der Spindel des Schleifers
bei der Montage bzw. Demontage des Arbeitswerkzeugs. Sie darf nicht als Bremstaste während der
Scheibendrehung verwendet werden. Anderenfalls kann es zur Beschädigung des Schleifers oder
Verletzung des Benutzers kommen.
SCHEIBEN MONTIEREN
Bei den weniger als 3 mm dicken Schleif- oder Schneidescheiben soll die Schraubenmutter des
Außenansches 5 mit der achen Oberäche seitens der Scheibe (Abb. B) aufgedreht werden.
• Die Taste der Spindelarretierung (1) betätigen.
• Dem Spezialschlüssel (mitgeliefert) in die Öffnungen des äußeren Flansches (5) (Abb. A) stecken.
• Den Spezialschlüssel drehen – den äußeren Flansch (5) lösen und entfernen.
• Die Scheibe so einlegen, dass sie an die Oberfläche des inneren Flansches (6) angedrückt ist.
• Den äußeren Flansch (5) aufschrauben und mit dem Spezialschlüssel leicht anziehen
Zum Demontieren ist das Montageverfahren umgekehrt anzuwenden. Bei der Montage soll die Scheibe an
die Oberfläche des inneren Flansches (6) angedrückt sein und in seiner Aussparung zentrisch sitzen.
ARBEITSWERKZEUGE MIT GEWINDEÖFFNUNG MONTIEREN
• Die Taste der Spindelarretierung (1) betätigen.
• Das vorher montierte Arbeitswerkzeug demontieren (falls montiert).
• Vor der Montage die beiden Flansche – den inneren Flansch (6) und den äußeren Flansch (5) entfernen.
• Das Gewindeteil des Arbeitswerkzeugs auf die Spindel aufschreiben und leicht anziehen.
Zum Demontieren der Arbeitswerkzeuge mit einer Gewindeöffnung ist das Montageverfahren umgekehrt
anzuwenden.
WINKELSCHLEIFER AM STÄNDER MONTIEREN
Der Einsatz des Wikelschleifers mit einem vorgesehenen Ständer für Winkelschleifer ist unter der Bedingung
zulässig, dass er gemäß der Betriebsanleitung des Herstellers des Ständers montiert ist.
BETRIEB / EINSTELLUNGEN
Vor dem Gebrauch des Schleifers ist der Zustand der Schleifscheibe zu prüfen. Keine schartigen,
gebrochenen oder anderweitig beschädigten Schleifscheiben einsetzen. Eine abgebrauchte Scheibe
bzw. Drahtbürste vor dem Gebrauch sofort gegen eine neue austauschen. Nach dem Abschluss der
Arbeiten den Schleifer ausschalten und abwarten, bis das Arbeitswerkzeug zum vollständigen
Stillstand kommt. Erst dann darf der Schleifer abgelegt werden. Die rotierende Scheibe nicht
anhalten, indem sie an das Werkstück angedrückt wird.
• Den Schleifer nie überlasten. Die Masse des Elektrowerkzeugs übt einen ausreichenden Druck
aus, um mit dem Werkzeug eektiv arbeiten zu können. Überlasten und übermäßiges Andrücken
können zum gefährlichen Reißen des Betriebswerkzeugs führen.
• Wenn der Schleifer beim Betrieb herunterfallen wird, muss das Arbeitswerkzeug unbedingt
überprüft und ggf. ausgetauscht werden, falls es beschädigt oder verformt ist.
• Mit dem Arbeitswerkzeug gegen das Werkstück nie schlagen.
• Das Abschlagen und das Abreißen des Materials mit der Schleifscheibe, insbesondere bei der
Bearbeitung von Messern, scharfen Kanten usw., sind zu vermeiden.
• Keine Scheiben verwenden, die zum Sägen von Holz mit Kreissägen bestimmt sind. Die Verwendung
