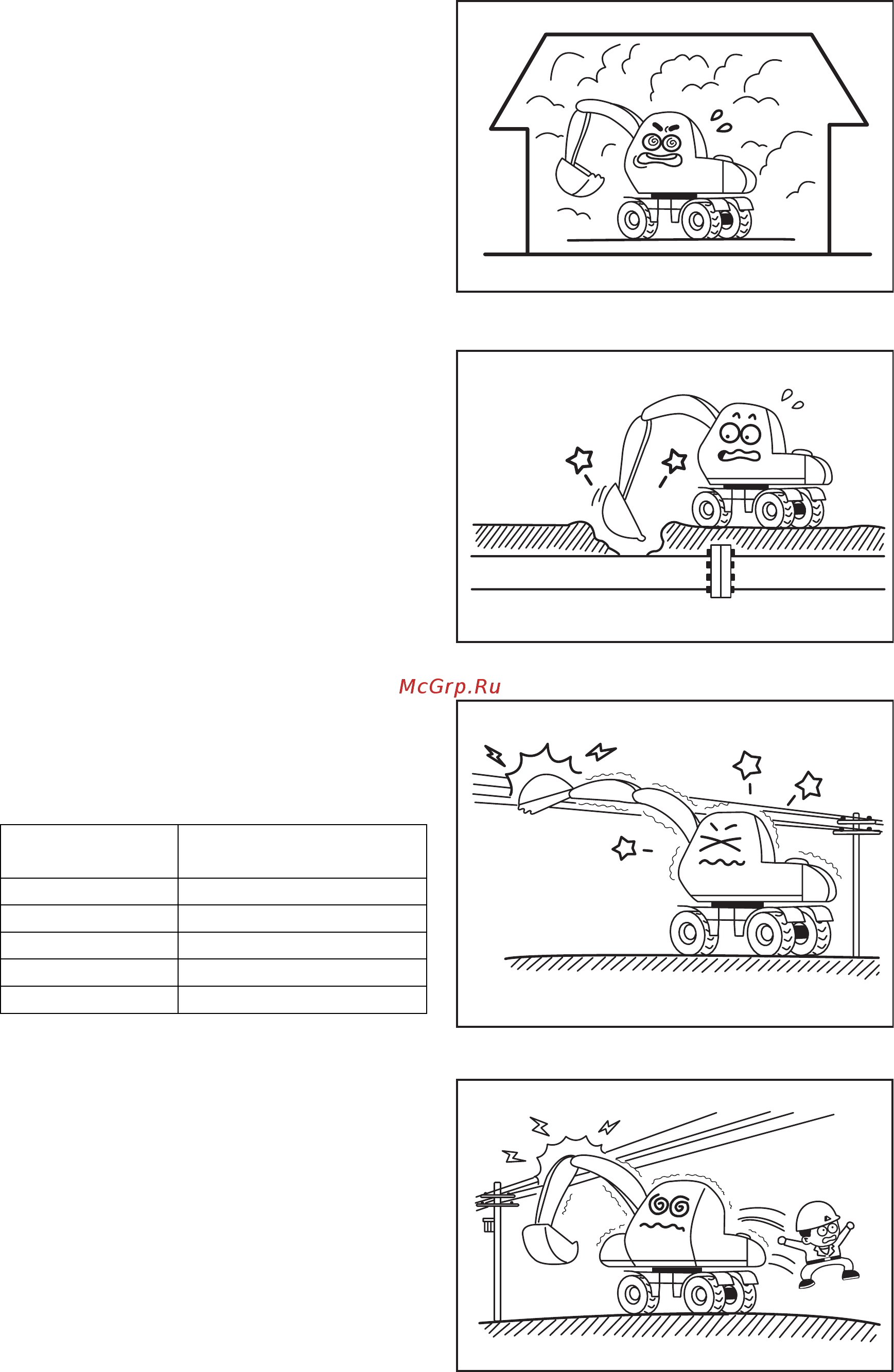

При работе в закрытом месте обеспечьте
необходимую вентиляцию, чтобы избежать
опасности отравления оператора выхлопными
газами двигателя.
Проверьте расположение подземных
коммуникаций газопроводов и водопроводов и
обеспечьте должную их и свою безопасность перед
выполнением работ и при работе.
Работа вблизи линий электропередач очень опасна.
Проводите работы на следующем безопасном
расстоянии, приведенном ниже:
Напряжение,
кВ
Миним. безопасное
расстояние, м
6,6 3
33,0 4
66,0 5
154,0 8
275,0 10
Если машина коснется высоковольтного провода,
оставайтесь сидеть на своем рабочем месте в
кабине и предупредите персонал о том, чтобы
никто не касался экскаватора до отключения тока в
линии электропередачи. Выпрыгивайте из кабины,
избегая контакта с металлоконструкцией.
1-7
