Buderus Logano G225 WS 78 [16/64] Монтаж блока котла
![Buderus Logano G225 WS 78 [16/64] Монтаж блока котла](/views2/1422073/page16/bg10.png)
16
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Монтаж блока котла7
7 Монтаж блока котла
Если в силу местных условий котел нельзя уста-
новить одним собранным блоком, то в этом случае
возможна поставка котла в разобранном виде, и
монтаж производится на месте посекционно.
Указания по монтажу при поставке котла в виде
блока (Î глава 7.3, стр.28).

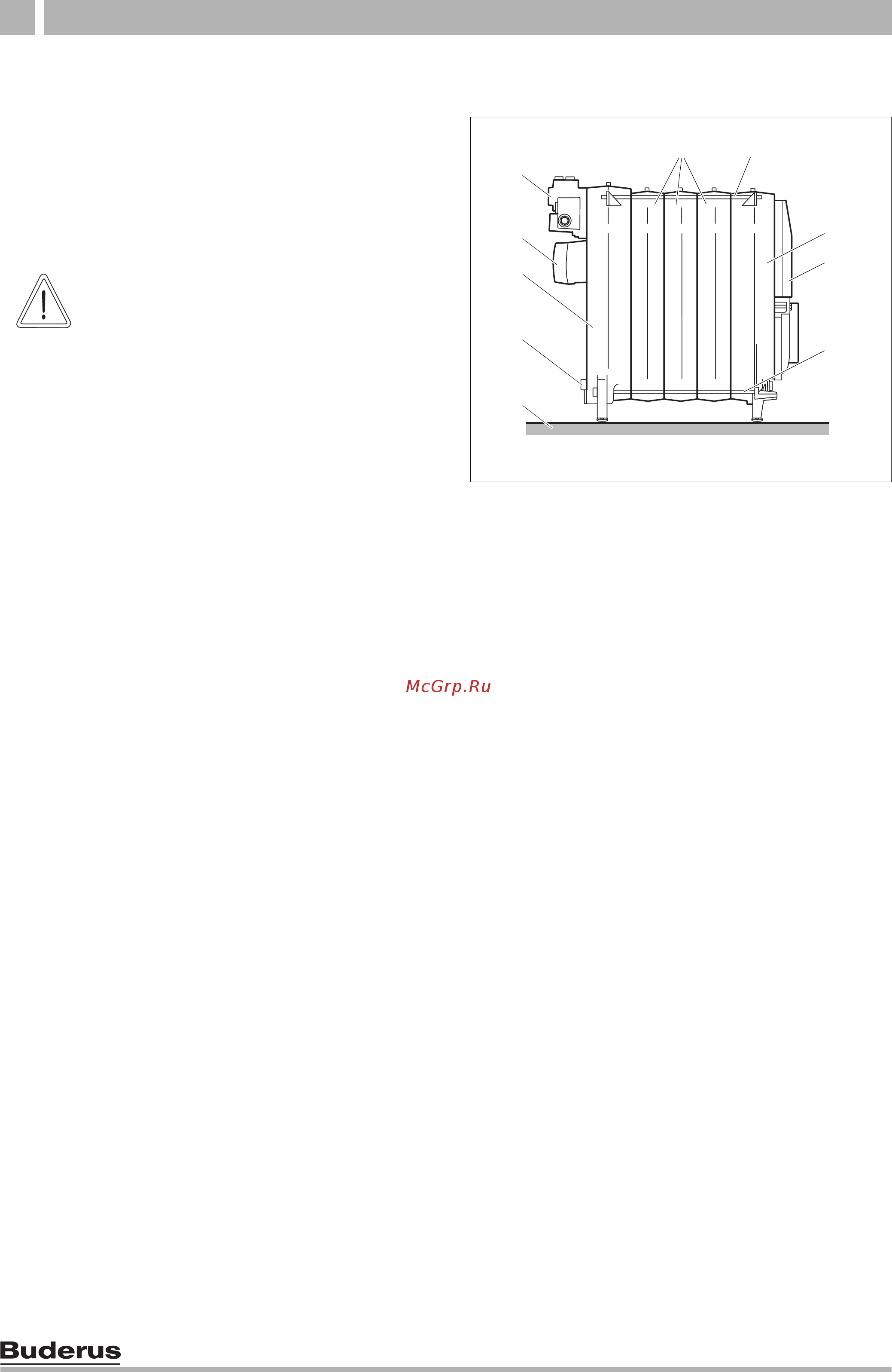

Рис. 5 Смонтированный котловой блок
1 фундамент/площадка для установки
2 слив
3 задняя секция
4 патрубок дымовых газов
5 соединительный элемент
6 средние секции
7 анкерные штанги
8 передняя секция
9 дверца горелки
1
3
4
6
7
8
5
9
2
7
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
из-за неправильного крепления котла
при транспортировке.
z Применяйте подходящие транспорт-
ные средства, например, тележку
со стяжными ремнями, лестничные
и ступенчатые кары.
z Зафиксируйте груз от падения.
