Монтаж блока котла 7
17
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
7.1 Монтаж котла, полученного в разобранном виде
z Все секции котла необходимо монтировать,
выполняя следующие указания и так, как это
показано на рисунках.
7.1.1 Подготовка секций
z Положить заднюю секцию на два деревянных
бруса.
z Очистить ступицы котла наждачной бумагой
и ветошью.
z При образовании заусенцев их надо удалить
напильником.
z Уплотнительные кромки и пазы для уплотнения
прочистить проволочной щеткой и ветошью
.
z Очистить уплотнительные поверхности ступиц
котла ветошью, пропитанной бензином.
z Равномерно смазать суриком уплотнительные
поверхности ступиц.
z Смазать уплотнительную кромку и паз для
уплотнений адгезионным составом (грунто-
вочной краской).

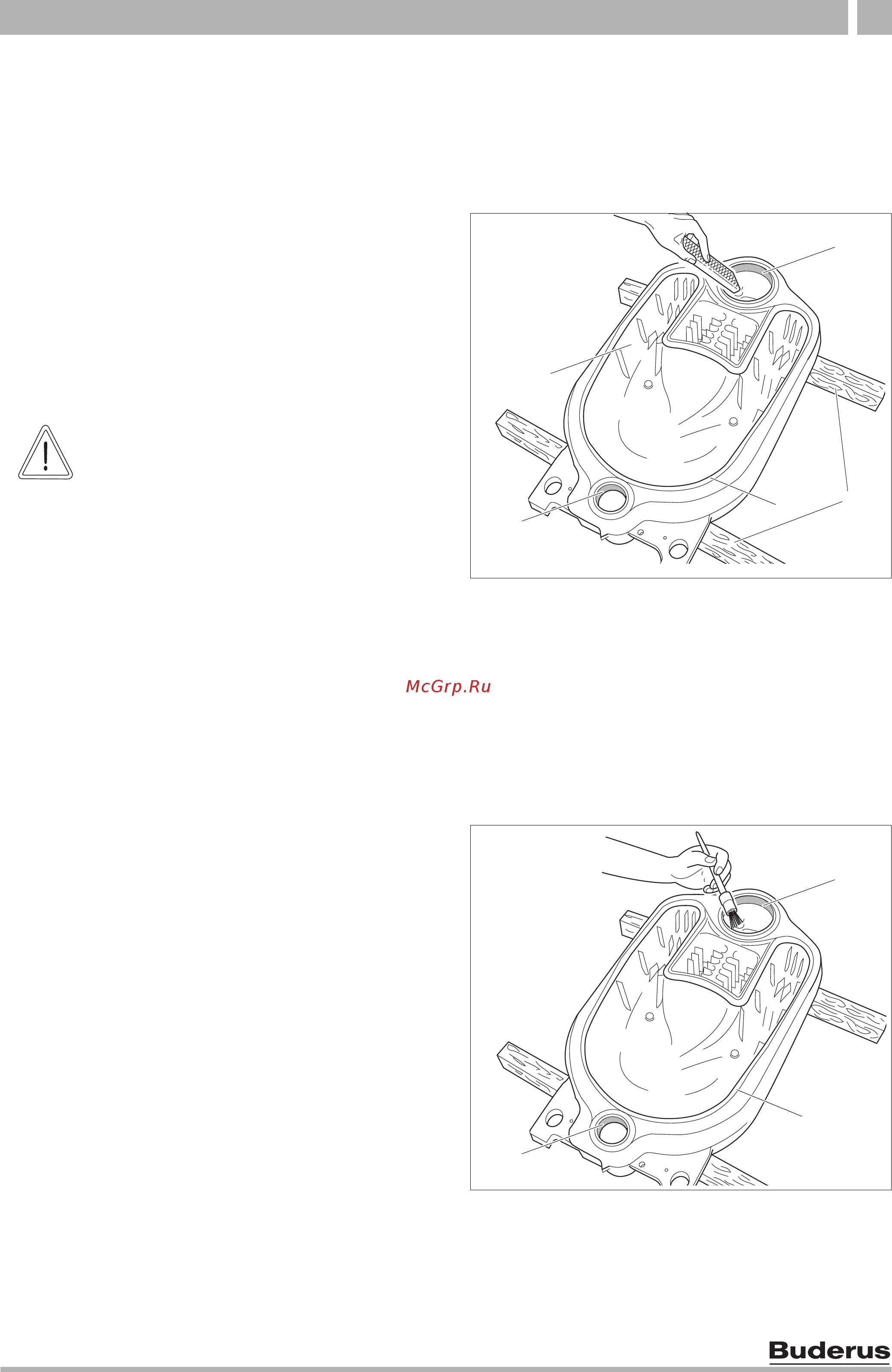

Рис. 6 Удаление заусенцев
1 ступицы котла
2 задняя секция
3 деревянный брус
4 уплотнительная кромка
3
1
2
1
4
ОСТОРОЖНО!
ОПАСНОСТЬ ДЛЯ ЗДОРОВЬЯ И
ОПАСНОСТЬ ПОЛУЧЕНИЯ ОЖОГОВ
из-за вредных паров
илегковоспламеняющихся чистящих
средств.
z Следует обеспечить хорошую вен-
тиляцию помещения установки обо-
рудования при работе с суриком,
чистящими и адгезионными сред-
ствами (грунтовочной краской).
z Запрещается использование чистя-
щих средств вблизи огня, искр и
раскаленных предметов.
z Соблюдайте указания по безопас-
ному
применению средств, приве-
денные их производителями.
Рис. 7 Нанесение сурика на ступицы котла
1 уплотнительные поверхности ступиц котла
2 уплотнительная кромка
1
1
2
