Монтаж блока котла 7
23
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
7.1.8 Установка анкерных штанг
z Вставить анкерные штанги с надетыми тарель-
чатыми пружинами в литые выступы слева,
справа и снизу рядом со ступицами котла.
z Закрутить от руки гайки на резьбе анкерных
штанг.
z Затянуть гайки на анкерных штангах
на 1 до 1½ оборота.
z Ослабить и снять стяжной инструмент.
7.1.9 Установка подпиточной трубы и соединительного
элемента
При поставке котла в виде блока подпиточная труба,
соединительный элемент уже установлены на котел.
z Закрепить к соединительному элементу болтами
M8
x 16 подпиточную трубу с установленным
уплотнением.

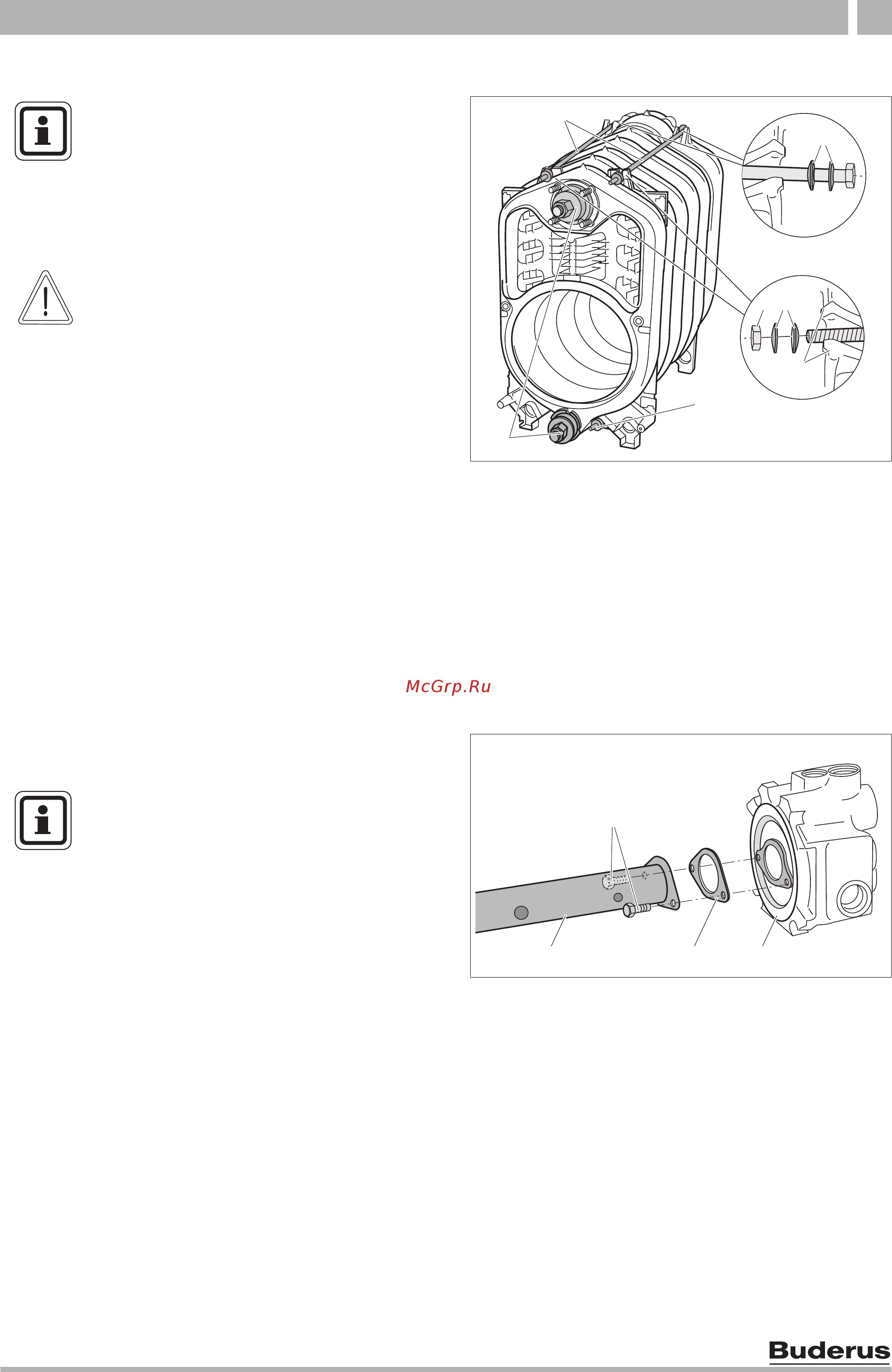

Рис. 18 Установка анкерных штанг – расположение
тарельчатых пружин
1 анкерные штанги
2 гайка
3 тарельчатые пружины
4 литые выступы
5 стяжной инструмент
A расположение тарельчатых пружин
1
1
2
3
5
4
3
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Снимайте стяжной инструмент
только после установки анкерных
штанг!
Снимать раньше стяжной
инструмент запрещается.
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильной сборки тарельча-
тых пружин.
z Следите за тем, чтобы тарельча-
тые пружины на анкерных штангах
были расположены друг против
друга.
Рис. 19 Установка подпиточной трубы
и соединительного элемента
1 соединительный элемент
2 уплотнение
3 подпиточная труба
4 болты M8х 16 (латунь)
123
4
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z Если сзади котла недостаточно
места, то перед монтажом сое-
динительного элемента нужно
сначала вставить подпиточную
трубу спереди котла (не забудьте
установить уплотнение для сту-
пицы котла).
