30
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Монтаж блока котла7
z Закрепить обе шарнирные петли с овальными
отверстиями болтами M12x 25 на дверце горел-
ки.
z Навесить дверцу, надев петли на шарнирные
крюки.
z Закрыть дверцу горелки.
7.4.4 Монтаж обшивки котла
Установка задней стенки котла
z Закрутить распорные винты в заднюю секцию.
z Надеть заднюю стенку котла на резьбовые
и распорные штифты и закрепить гайками.

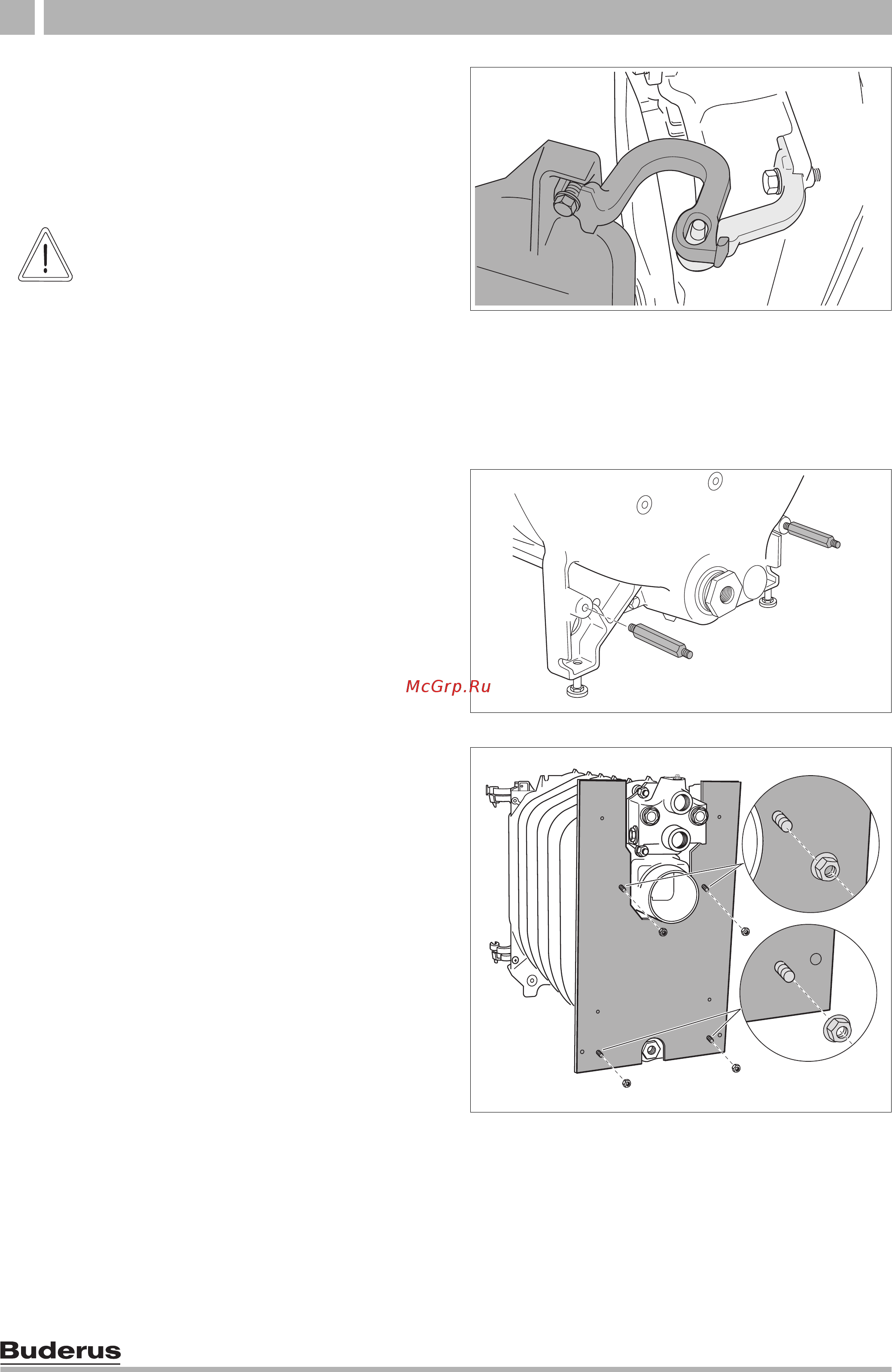

Рис. 33 Навеска дверцы горелки (здесь: с правой
стороны)
1 болт M12x 25
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотно прилегающей дверцы
горелки.
z Болты дверцы горелки должны быть
затянуты равномерно.
Рис. 34 Установка распорных винтов
Рис. 35 Установка задней стенки котла
