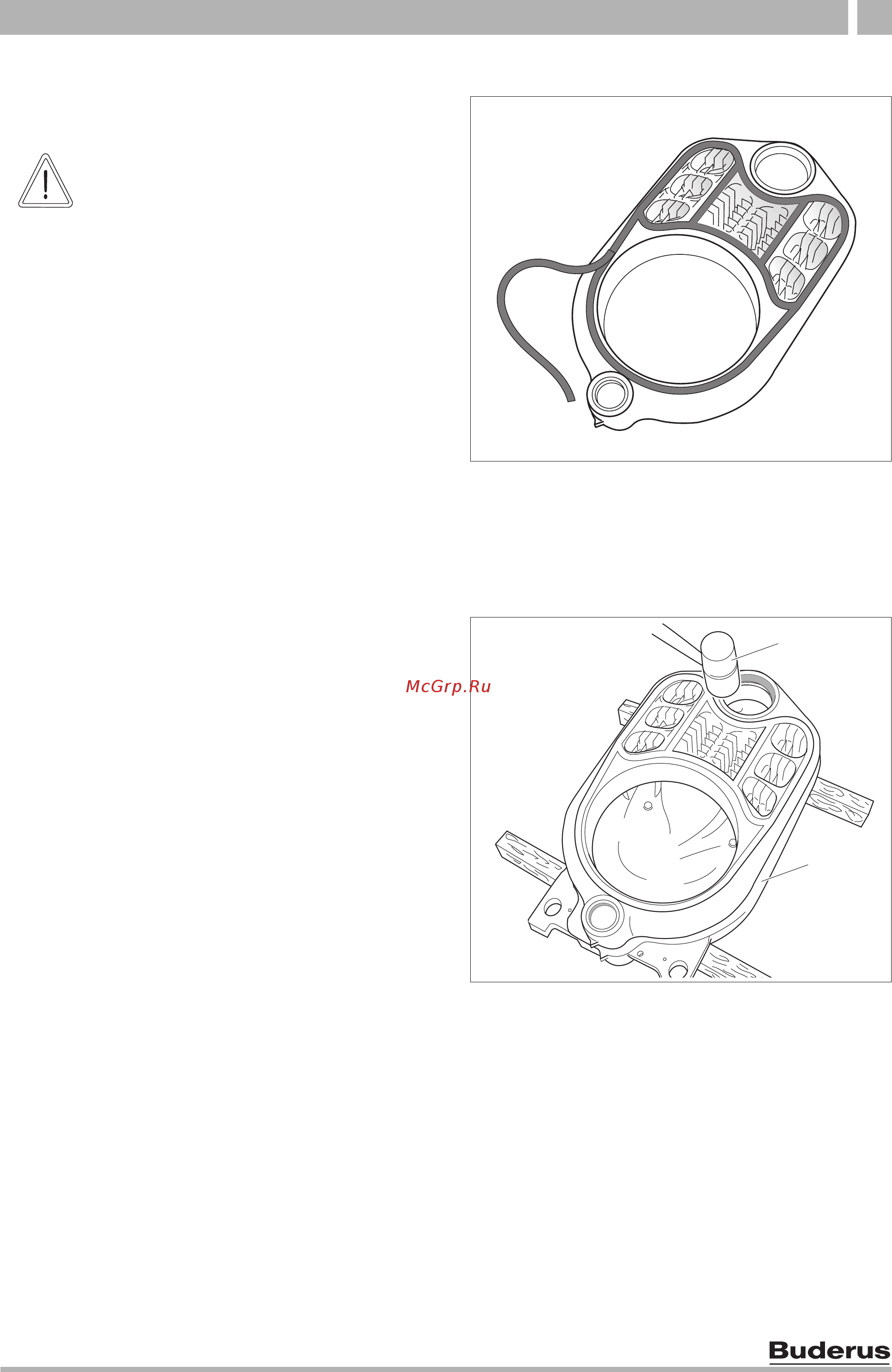

![Buderus Logano G225 WS 78 [19/64] Монтаж блока котла 7](/views2/1422073/page19/bg13.png)
Монтаж блока котла 7
19
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
7.1.4 Укладка уплотнительного шнура
z Размотать необходимое количество шнура
симеющегося в комплекте поставки рулона.
z При укладывании в паз снять шнур с бумажной
подкладки.
z Уложить эластичный уплотнительный шнур в паз,
начиная с верхней ступицы, и слегка прижать его.
z Концы уплотнительного шнура уложить внахлест
на 2 см и хорошо прижать друг к другу.
7.1.5
Установка средней секции
z Перевернуть среднюю секцию и уложить ее
верхнюю и нижнюю ступицы на ниппели задней
секции.
z Деревянным или резиновым молотком забить
среднюю секцию на ниппели задней секции.
Рис. 10 Укладка уплотнительного шнура
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотного прилегания секций
котла.
z Чтобы обеспечить плотное приле-
гание секций котла друг кдругу,
при прокладке нельзя перекру-
чивать уплотнительный шнур.
z Осторожно укладывайте уплот-
нительный шнур в пазы.
Рис. 11 Установка средней секции
1 деревянный или резиновый молоток
2 задняя секция
1
2
