Монтаж отопительного котла 8
43
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
8.4.3 Подключение к электросети
и подсоединение дополнительных
компонентов
Обеспечьте надежное подключение к сети
в соответствии с местными инструкциями.
z Все провода провести к системе управления че-
рез кабельный проход и подключить согласно
электросхеме.
8.4.4 Фиксация проводов
Все провода закрепить кабельными хомутами
(входят в объем поставки системы управления):
z Хомут с проводом вставить сверху в прорезь
гнезда рамки (шаг 1).
z Сдвинуть хомут вниз (шаг 2).
z Нажать на хомут (шаг 3).
z Повернуть рычажок вверх (шаг 4).
8.5 Установка деталей обшивки
z Установить и закрепить винтами верхнюю
крышку системы управления.
z Установить заднюю крышку котла.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНОСТЬ ВОЗНИКНОВЕНИЯ
ПОЖАРА
Горячие части котла могут повредить
электропроводку.
z Следите за тем, чтобы все провода
прокладывались в предусмотрен-
ных для них кабельных каналах или
по теплоизоляции котла.

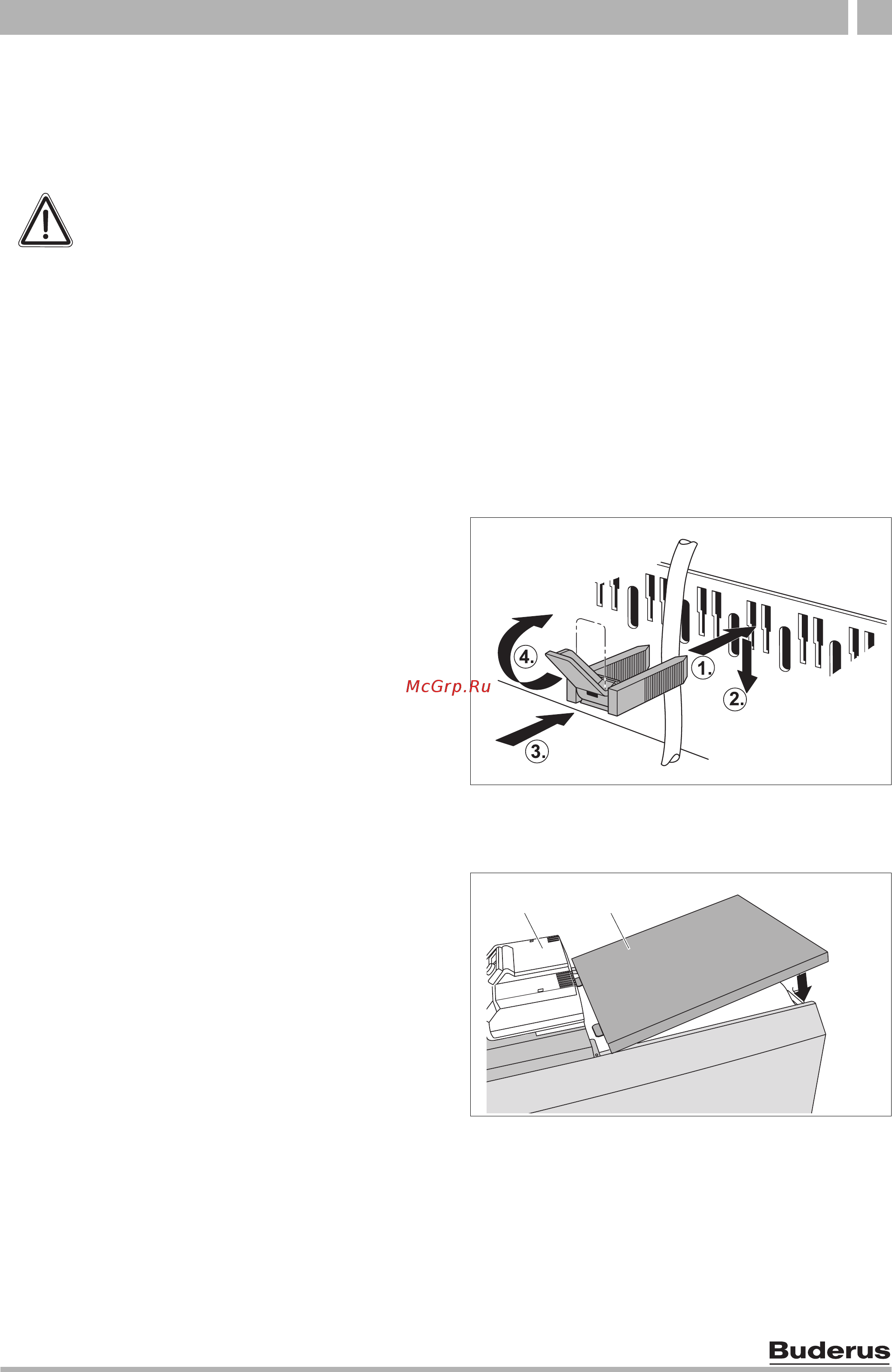

Рис. 64 Крепление проводов хомутами
Рис. 65 Установка задней крышки котла
1 верхняя крышка системы управления
2 задняя крышка котла
21
