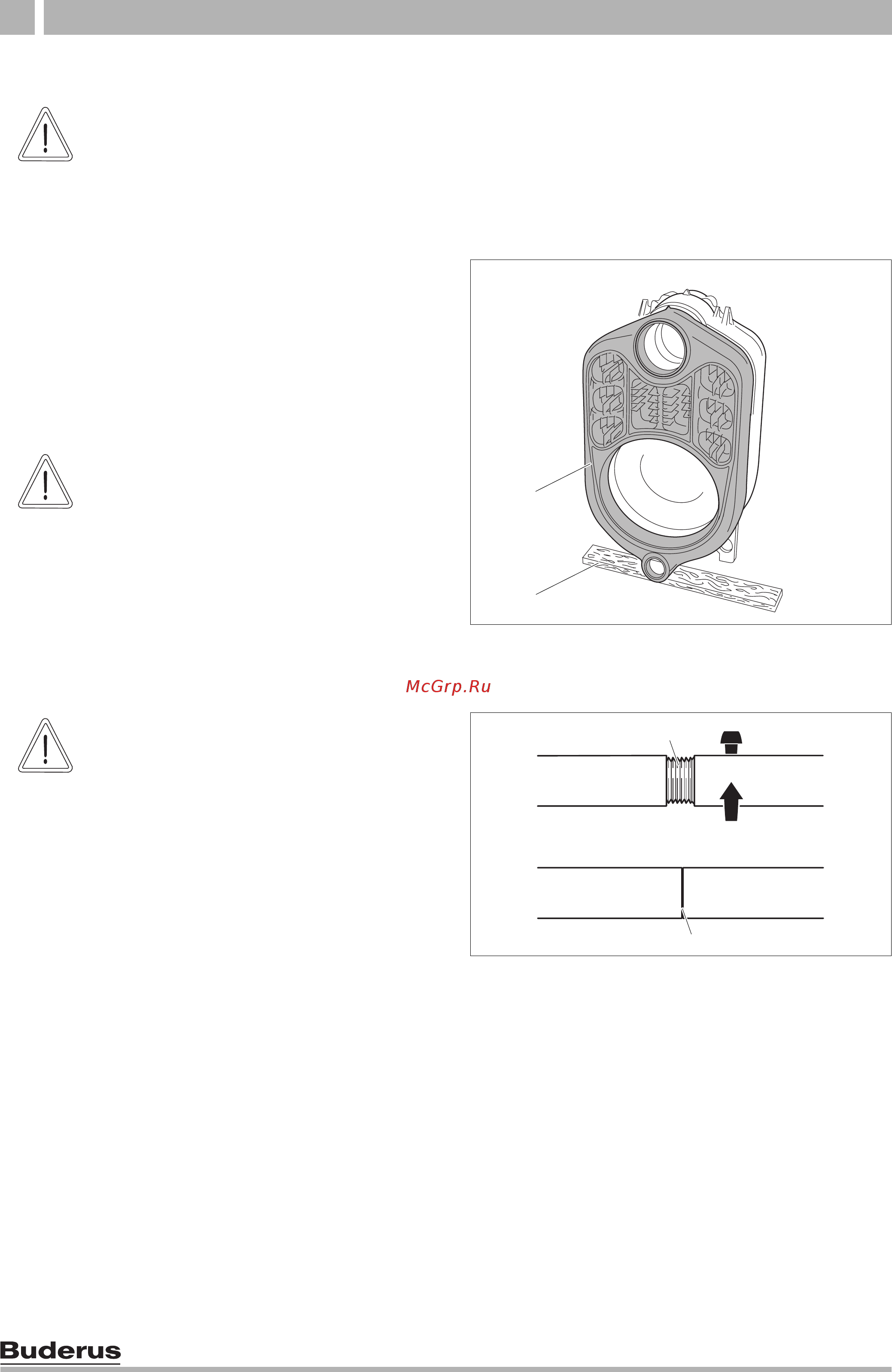

20
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Монтаж блока котла7
7.1.6 Выравнивание секций котла
z Установить часть блока котла, состоящую из двух
секций.
z Под среднюю секцию подложить доску так, чтобы
котловой блок имел небольшой наклон назад для
последующего монтажа.
7.1.7 Стягивание верхней и нижней ступиц
секций котла
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ
из-за неправильного крепления секций
котла.
z Закрепите часть блока котла от
опрокидывания.
Рис. 12 Установка части блока
1 плоская доска
2 средняя секция
1
2
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ КОТЛА
из-за использования неправильного
стяжного инструмента.
z Следует использовать только стяж-
ной инструмент размером 1.2, пред-
назначеный именно для Вашего
отопительного котла
(Î документация на стяжной
инструмент).
Рис. 13 Резьбовое соединение стяжных штанг
1 резьбовое соединение стяжных штанг
(выполненно неправильно)
2 резьбовое соединение стяжных штанг
(выполненно правильно)
1
2
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
СТЯЖНОГО ИНСТРУМЕНТА
Возможно повреждение или поломка
стяжного инструмента, если сжатие
секций котла производится штангами
с ослабленным резьбовым соедине-
нием.
z Проверяйте штанги перед каждым
применением и, при необходимости,
подтягивайте их.
При правильном соединении штанги
полностью скручены, и резьбы не
видно.
z Резьба на стяжном инструменте
должна быть чистой. Загрязненная
резьба может
привести к поврежде-
нию стяжного инструмента во время
сжатия секций.
