Монтаж блока котла 7
25
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
7.1.10 Установка гильзы для датчиков
z Завернуть гильзу R ¾ сверху в резьбовое отвер-
стие Rp¾ места замера на соединительном
элементе.
7.1.11 Установка патрубка дымовых газов
Патрубок дымовых газов уже имеет уплотнительный
шнур.
z Снять гайки и подкладные шайбы со шпилек.
z Установить патрубок дымовых газов на обе
шпильки на задней секции и закрепить гайками.
7.1.12 Установка заглушек на ступицы котла
Переходник, входящий в объем поставки, нужен для
подключения заказчиком крана для заполнения
ислива котла.
z Установить переходник сзади котла в нижнюю
ступицу.
z Установить кран заказчика для наполнения
ислива котла.

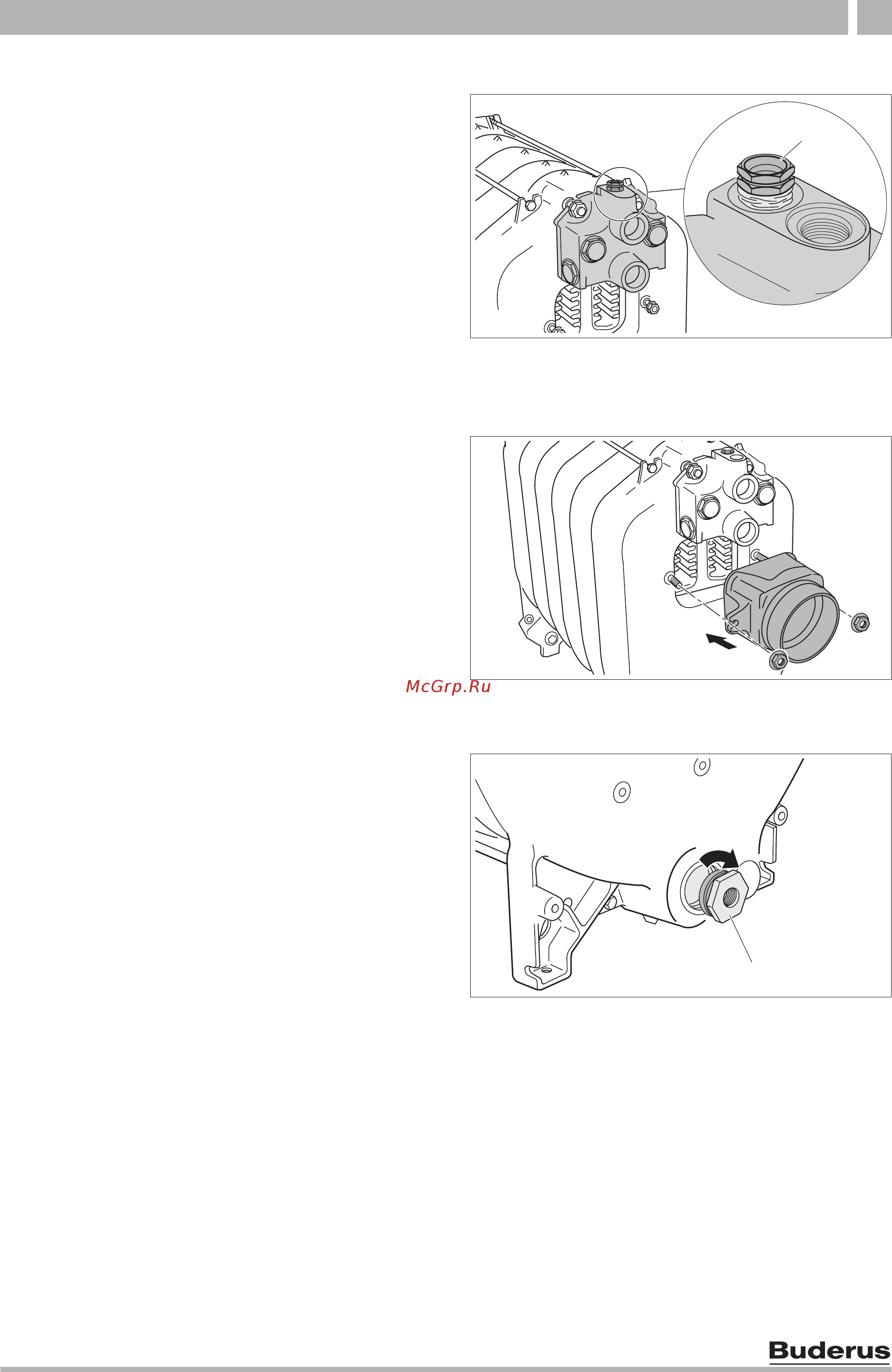

Рис. 23 Установка гильзы для датчиков
1 гильза R ¾ (точка замера – длина: 110 мм)
1
Рис. 24 Установка патрубка дымовых газов
Рис. 25 Установка переходника
1 переходник (с R1½ на Rp ½)
1
