46
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Включение отопительной установки9
9.4 Повышение температуры дымовых газов
Заданная температура дымовых газов отопитель-
ного котла приведена в технических характерис-
тиках (Î глава 3, стр.7).
Если при замерах установлено, что температура ды-
мовых газов слишком низкая для дымовой трубы
(опасность образования конденсата), то нужно вы-
полнить одно или несколько следующих действий
для ее повышения:
– Удаление направляющих пластин дымовых газов
– удалить
стопорную пластину дымовых газов
z Выключить отопительную установку
(Î глава 10.1, стр.49).
9.4.1 Удаление направляющих пластин дымовых газов
Для повышения температуры дымовых газов
направляющие пластины дымовых газов нужно
удалять попарно.
z Отвернуть два боковых болта и открыть дверцу
горелки.
z Удалить направляющие пластины дымовых
газов, вынув их вперед.
z Закрепить дверцу горелки двумя болтами.
Для плотного
прилегания дверцы болты нужно
затягивать равномерно.
z Еще раз проверить температуру дымовых газов.
9.4.2 Удаление стопорной пластины дымовых газов
Если температура дымовых газов после удаления
направляющих пластин остается низкой, то для ее
повышения можно удалить стопорную пластину
дымовых газов.
z Отвернуть два боковых болта и открыть дверцу
горелки.
z Отвернуть болт и
вынуть стопорную пластину
дымовых газов.
z Еще раз проверить температуру дымовых газов.
ОСТОРОЖНО!
ОПАСНОСТЬ ПОЛУЧЕНИЯ ОЖОГОВ
из-за контакта с горячими
поверхностями котла.
z Пользуйтесь специальными
защитными перчатками или
используйте клещи.

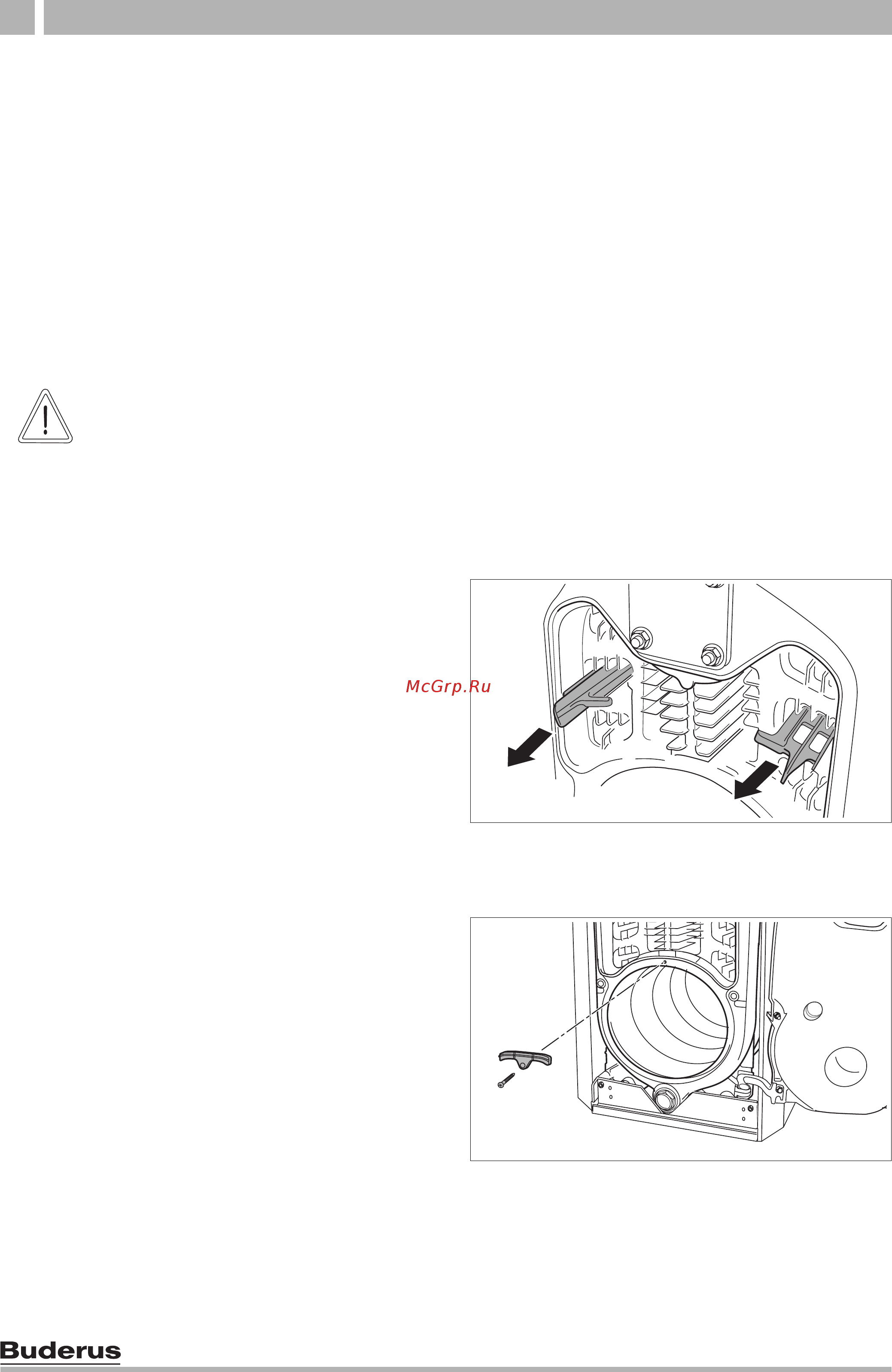

Рис. 68 Удаление направляющих пластин дымовых
газов (пример: 2-ой газоотводящий канал)
Рис. 69 Удаление стопорной пластины дымовых газов
