8.4 Выполнение электрических подключений
8.4.1 Установка системы управления
z Установить вставные крюки системы управления
в овальные отверстия.
z Сдвинуть систему управления в направлении
дверцы горелки.
z Эластичные крюки вставить, нажав, в отверстия
и зафиксировать там.
z Снять верхнюю крышку системы управления.
Для этого выкрутить винты из крышки.
z Прочно закрепить систему управления
саморезами.
ПРЕДУПРЕЖДЕНИЕ!
ОПАСНО ДЛЯ ЖИЗНИ
из-за возможного поражения
электрическим током.
z Работы с электрическим оборудо-
ванием можно производить только
при наличии соответствующей
квалификации иопыта работ.
z Прежде чем открыть систему упра-
вления: отключите сетевое напря-
жение на всех фазах и обеспечьте
защиту от случайного включения.
z Соблюдайте указания по монтажу.

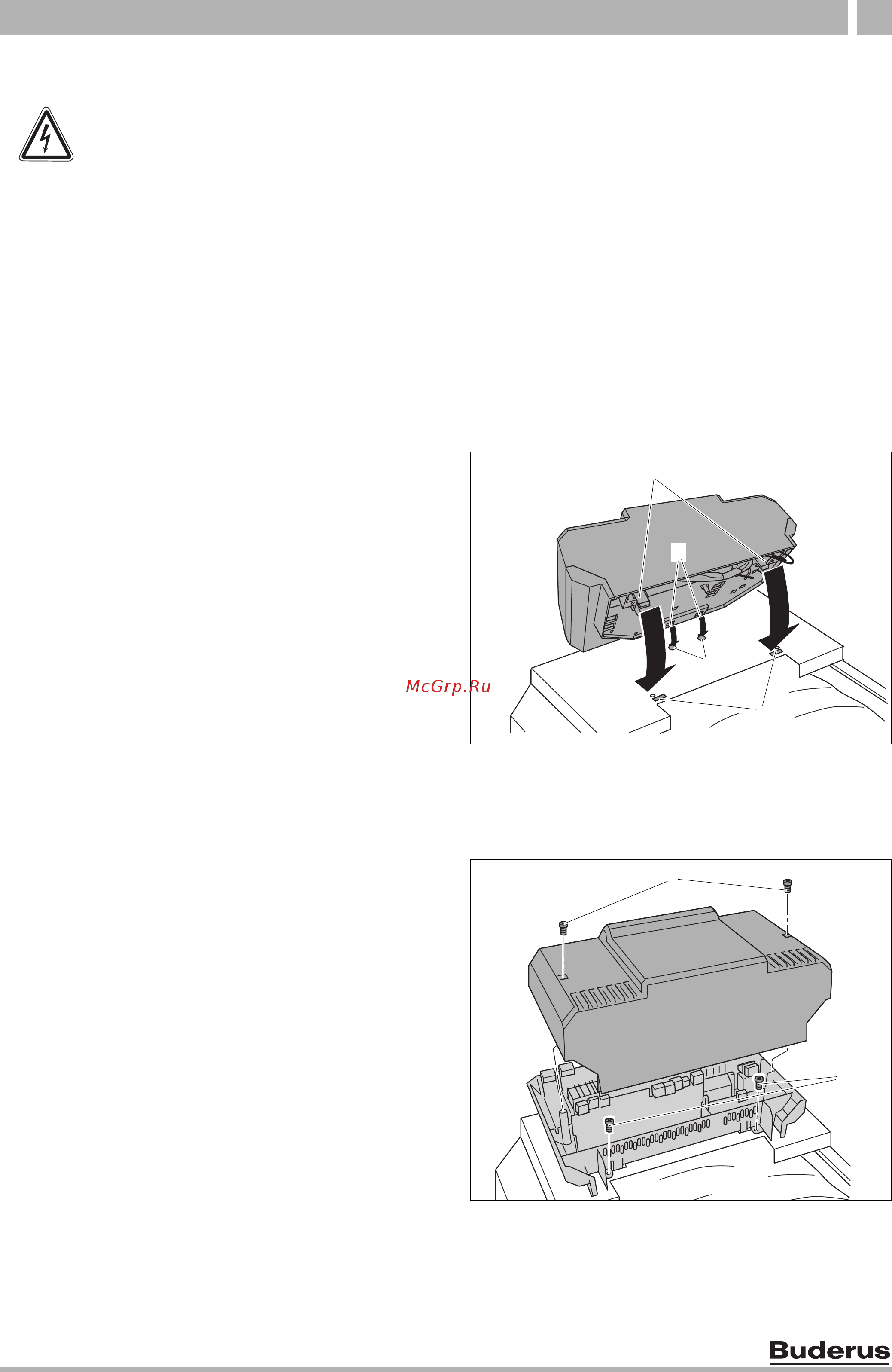

Рис. 60 Установка системы управления
1 эластичные крюки
2 вставные крюки
3 овальные отверстия
4 отверстия
1
3
4
2
Рис. 61 Снятие верхней крышки
1 винты верхней крышки
2 саморезы
1
2
