32
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Монтаж блока котла7
Установка фиксатора провода и прокладка кабеля горелки
z Вставить фиксатор провода в отверстия нижней
траверсы.
z Уложить кабель горелки на теплоизоляцию.
z Вложить кабель горелки в фиксатор.
z Двумя саморезами закрепить кабель горелки
вфиксаторе.
Установка боковых стенок
Монтаж левой и правой боковых стенок происходит
одинаково (пример для правой боковой стенки).
z Надеть гайку с
защелкой на отбортовку боковой
стенки, при этом гайка должна войти в предусмот-
ренное для нее отверстие.
z Вставить боковую стенку в отбортовку нижней
траверсы.

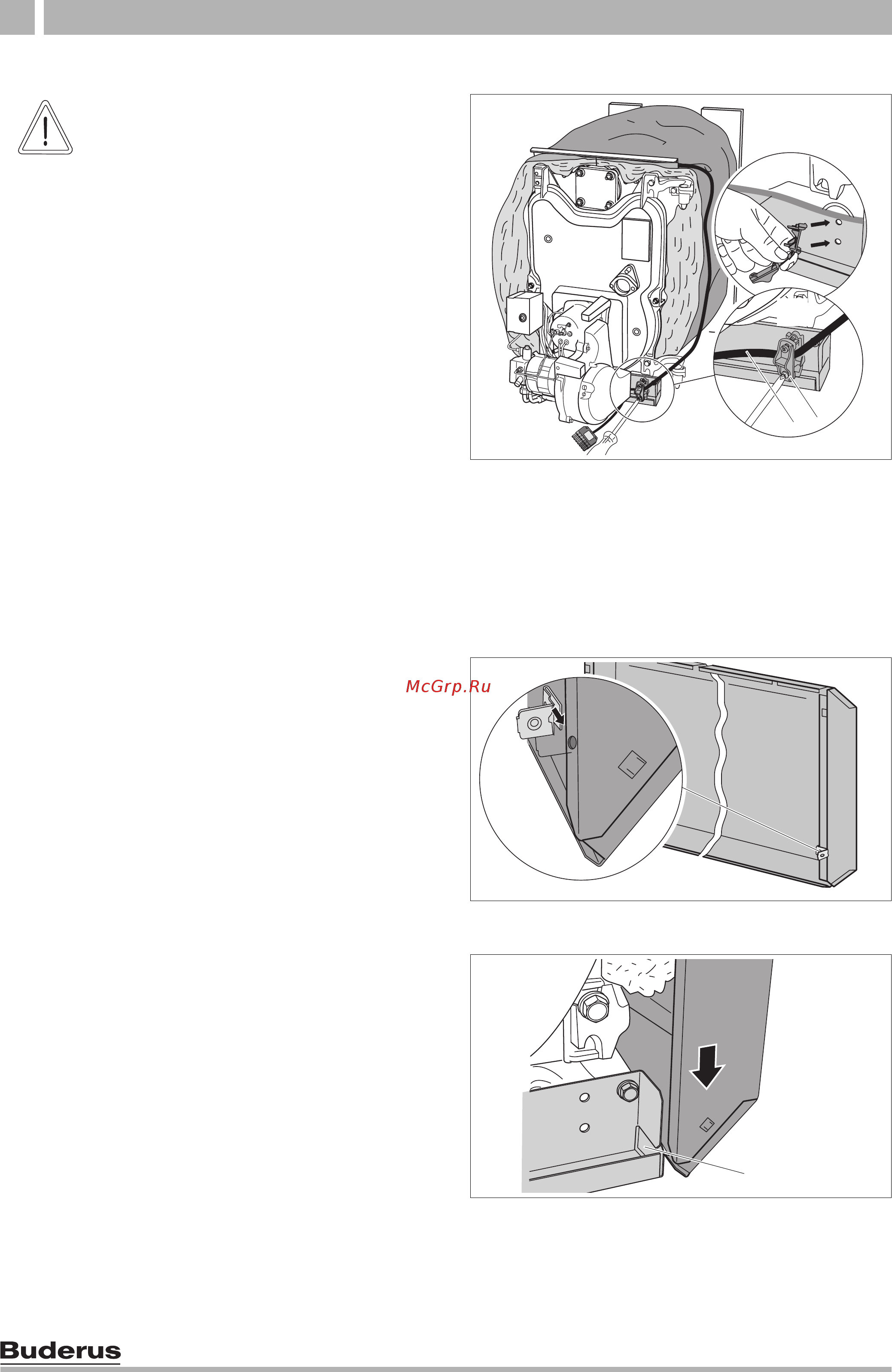

Рис. 39 Установка фиксатора провода и прокладка
кабеля горелки
1 фиксатор провода
2 кабель горелки
A вставить фиксатор провода в отверстия нижней
траверсы
B проложить и закрепить кабель горелки
A
B
1
2
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неправильно проложенного
кабеля горелки.
z Кабель горелки нужно прокладывать
со стороны дверных петель.
z Для беспрепятственного открытия
изакрытия дверцы оставьте доста-
точную длину кабеля между горел-
кой и фиксатором кабеля.
Рис. 40 Установка гайки с защелкой (здесь: на правой
стороне)
Рис. 41 Установка боковой стенки спереди внизу.
1 отбортовка нижней траверсы
1
