Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Монтаж блока котла7
7.1.2 Установка ниппеля
z Очистить ниппель ветошью, смоченной
вбензине.
z Равномерно нанести сурик на ниппель.
z Вставить ниппели в верхнюю и нижнюю ступицы
задней секции и забить их деревянным или
резиновым молотком сильными ударами крест-
накрест.
z При образовании заусенцев их надо удалить
напильником.
7.1.3 Подготовка средней секции
Подготовка средней секции аналогична подготовке
задней секции
(Î глава 7.1.1, стр. 17).

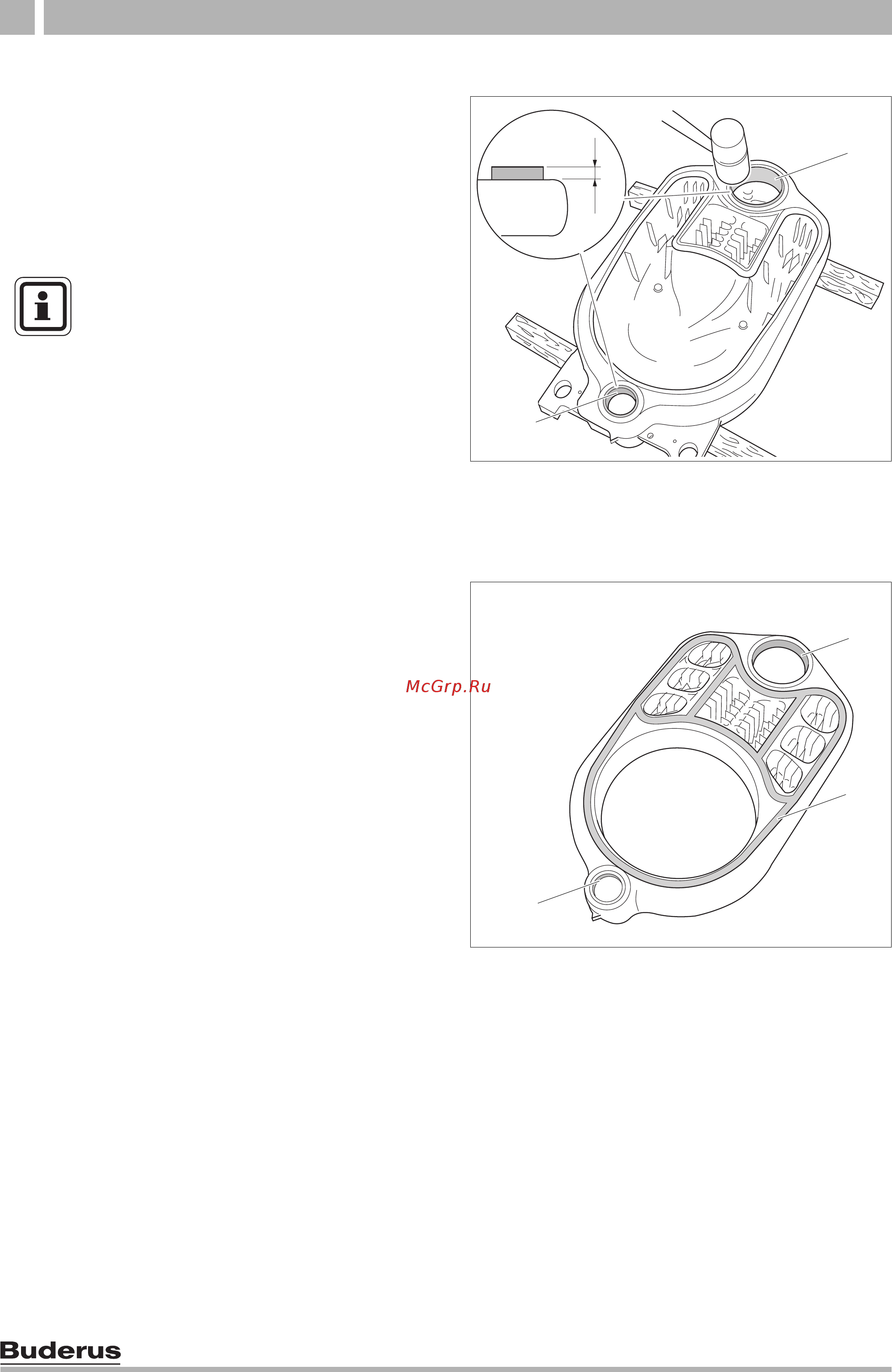

Рис. 8 Установка ниппеля
1 ниппель верхней ступицы котла
2 ниппель нижней ступицы котла
30
2
1
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
z После забивания оба ниппеля
должны выступать из соответ-
ствующей ступицы примерно
на 30 мм.
Рис. 9 Подготовка средней секции
1 уплотнительные поверхности ступиц котла
2 пазы для уплотнения
1
1
2
