38
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Монтаж отопительного котла8
8.2 Выполнение гидравлических
подключений
8.2.1 Подключение подающей и обратной линий отопления
z Подсоединить обратную линию контура
отопления к патрубку RK.
z Подсоединить подающую линию отопления
к патрубку VK.
8.2.2 Подключение подающей и обратной
предохранительных линий
Мы рекомендуем на подключение VSL установить
систему безопасности котла (дополнительное обо-
рудование) или воздушный клапан (дополнительное
оборудование).
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за неплотных соединений.
z Все трубы для подключения
отопительного котла следует
прокладывать без напряжений.

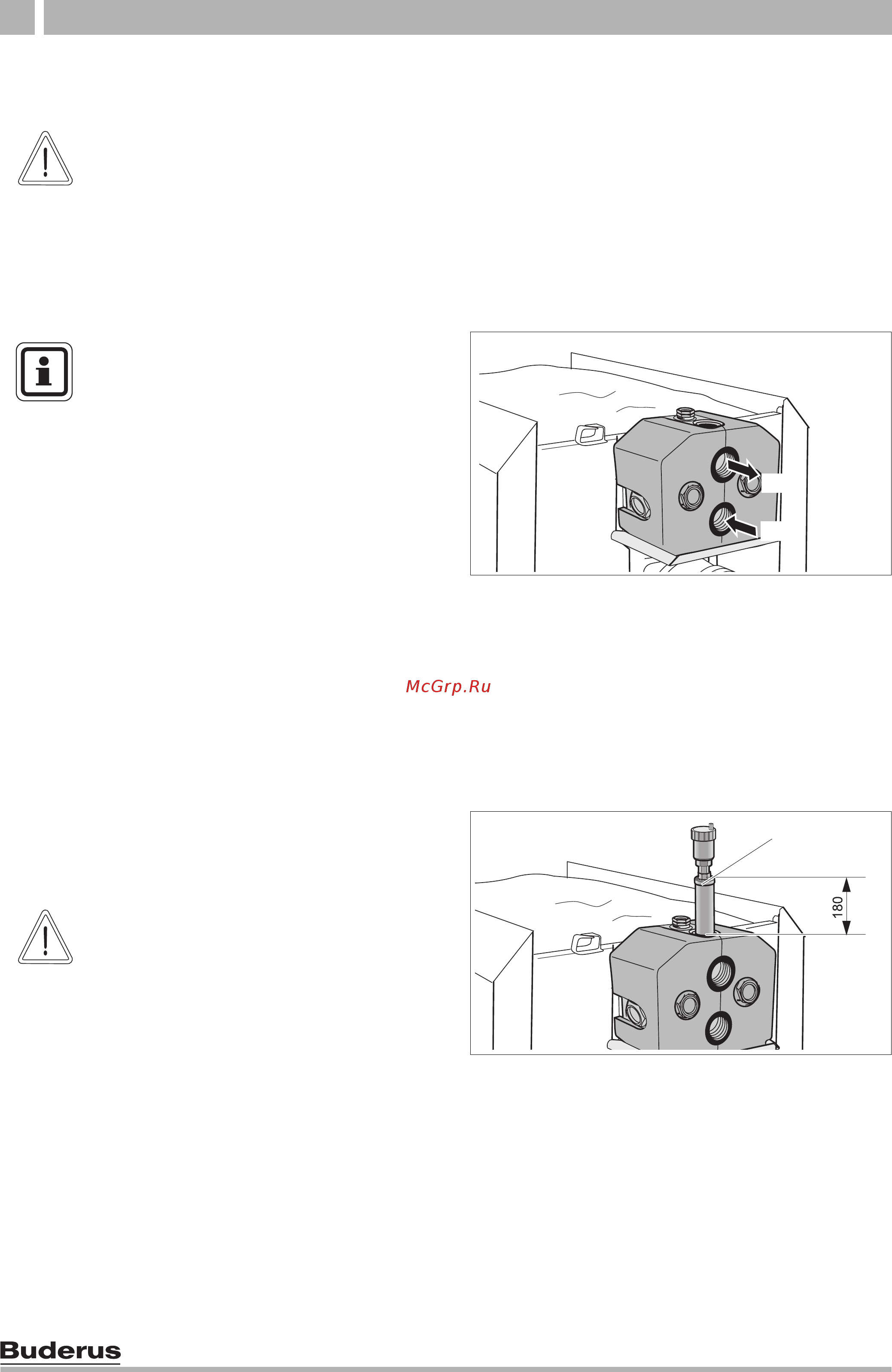

Рис. 55 Подключение подающей и обратной линий
отопления
RK
VK
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Для очистки водяного контура от
загрязнений мы рекомендуем
установить грязеуловитель
(дополнительное оборудование)
вобратную линию отопления.
VSL: предохранительная подающая линия
VK: подающая линия котла
RK: обратная линия котла
VS: подающая линия бака-водонагревателя
RS: обратная линия бака водонагревателя
EL: слив
Рис. 56 Установка воздушного клапана на
предохранительной подающей линии
VSL
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
из-за ошибочного подключения к VSL.
z Не подсоединяйте к подключению
VSL стояк для ливневых стоков, бак-
водонагреватель или другие отопи-
тельные контуры.
