24
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Монтаж блока котла7
z Снять гайки со шпилек.
z Надеть уплотнение на подпиточную трубу.
z Вставить подпиточную трубу вместе с сое-
динительным элементом и уплотнением
вверхнюю ступицу сзади котла.
z Установить соединительный элемент на шпильки
и вручную закрутить четыре гайки.
z Затягивать гайки нужно равномерно крест-
накрест динамометрическим ключом (момент
затяжки: максимум 60 Нм).
Неиспользуемые подключения нужно
закрыть вхо-
дящими в поставку заглушками. При поставке котла
в виде блока заглушки уже установлены.
z Закрутить заглушки с уплотнением в неисполь-
зуемые подключения.

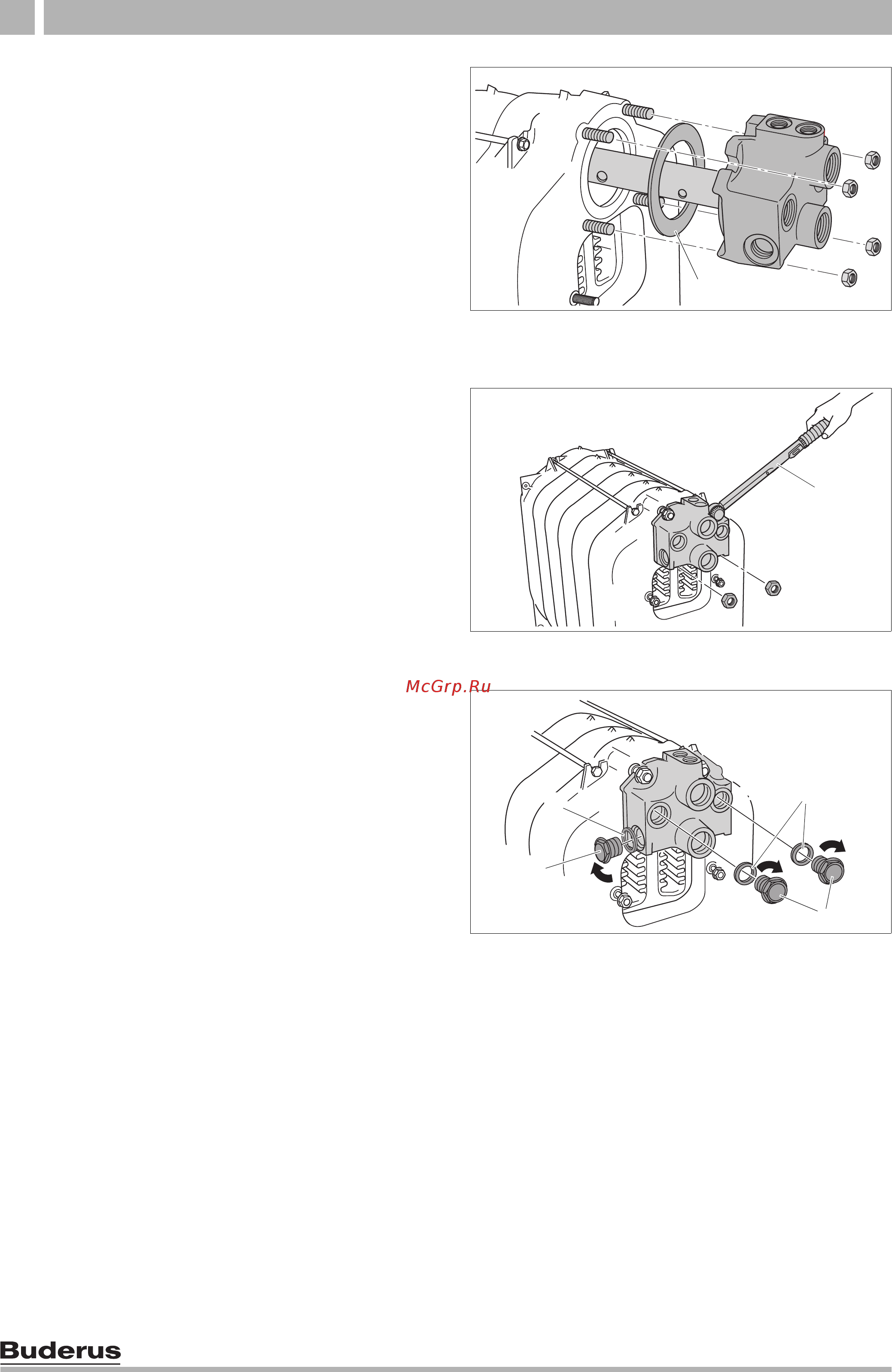

Рис. 20 Установка подпиточной трубы
и соединительного элемента
1 уплотнение
1
Рис. 21 Установка соединительного элемента
1 динамометрический ключ
1
Рис. 22 Установка заглушек в неиспользуемые
отверстия
1 заглушки
2 уплотнения
1
1
2
2
