Buderus Logano G225 WS 78 [42/64] Монтаж отопительного котла 8
![Buderus Logano G225 WS 78 [42/64] Монтаж отопительного котла 8](/views2/1422073/page42/bg2a.png)
42
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
Оставляем за собой право на изменения!
Монтаж отопительного котла8
8.4.2 Установка комплекта датчиков температуры и прокладка кабеля горелки
z Провести капиллярные трубки и трубки датчиков
через кабельный ввод передней крышки котла
кместу замера.
z При большой длине лишнее количество капил-
лярных трубок и проводов датчиков свернуть
вкольцо и положить на теплоизоляцию.
z Кабель горелки провести через кабельный ввод
передней крышки котла и
проложить к системе
управления.
z Подключить кабель горелки к системе упра-
вления, соблюдая маркировку клемм.
z Комплект температурных датчиков вместе с ком-
пенсационной пружиной вставить до упора в
гильзу. Пластмассовая спираль автоматически
сдвигается при этом назад.
z Надеть сбоку фиксатор (входит в объем поставки
системы управления) на оголовок гильзы.

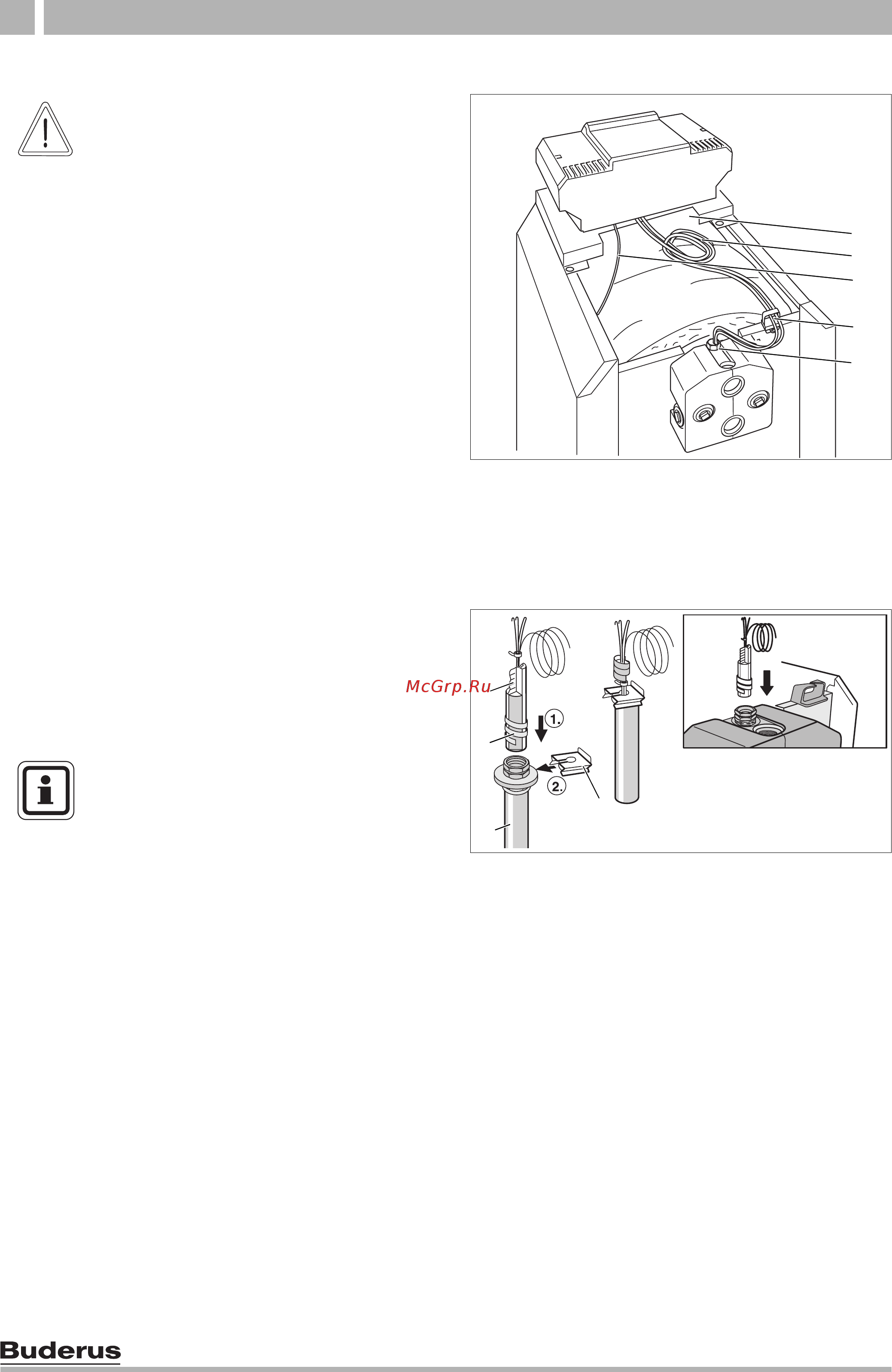

Рис. 62 Прокладка и подключение проводов
1 кабельный проход в передней крышке котла
2 капиллярные трубки и провод датчика
3 кабель горелки
4 кабельный хомут
5 гильза для датчиков ( точка замера)
1
3
5
2
4
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
Капиллярные трубки могут быть повре-
ждены из-за сильного перегиба или
острыми кромками.
z Прокладывайте капиллярные
трубки аккуратно и с большими
радиусами при поворотах.
Рис. 63 Установка комплекта температурных
датчиков
1 гильза для датчика
2 пластмассовая спираль
3 компенсационная пружина
4 фиксатор датчика
5 головка гильзы
1
2
3
4
УКАЗАНИЕ ДЛЯ ПОТРЕБИТЕЛЯ
Поверхности датчиков должны иметь
хороший контакт для надежной пере-
дачи температуры. Используйте ком-
пенсационную пружину.
