Монтаж блока котла 7
29
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
7.4.2 Укладка направляющих пластин дымовых газов
z При поставке в виде собранного блока нужно
только удалить транспортные прокладки из
гофрокартона.
z При поставке в разобранном виде вынуть из ко-
робки направляющие пластины дымовых газов
и детали обшивки.
z Задвинуть направляющие пластины дымовых
газов в соответствии с таблицей в средний, 2-ой
газоотводящий канал. Чугунные языки
должны
быть направлены внутрь к середине котла.
z Задвинуть направляющие пластины дымовых
газов в соответствии с таблицей 3-ий газоотво-
дящий канал. Чугунные языки должны быть
направлены наружу.
Удалив направляющие пластины дымовых газов,
можно повысить температуру дымовых газов
(Î глава 9.4.1, стр. 46).
7.4.3 Установка дверцы горелки
Дверцу горелки можно установить как с правой, так
и с левой стороны. Далее приведено описание уста-
новки дверцы с правой стороны.
z Закрепить оба шарнирых крюка болтами M12x 35
на передней секции.

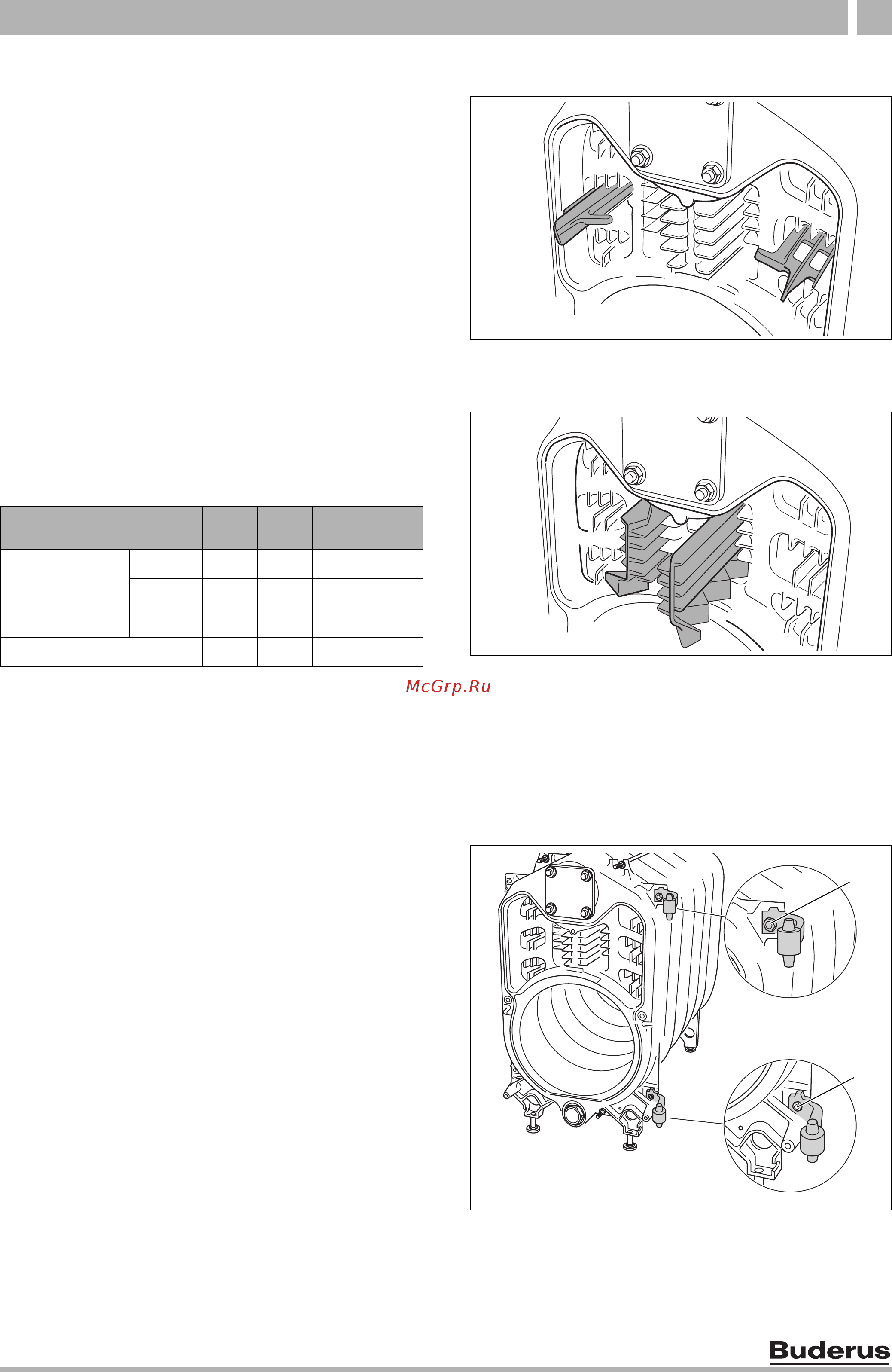

Рис. 30 Укладка направляющих пластин дымовых
газов
во 2-ой газоотводящий канал
(здесь: в середине)
Рис. 31 Укладка направляющих пластин дымовых
газов
в 3-ий газоотводящий канал
Типоразмер котла
с дизельной горелкой
50 64 78 95
2-ой газоотво-
дящий канал
верхний ––––
средний – 2 ––
нижний – 2 ––
3-ий газоотводящий канал 2 –––
Таб.12 Расположение направляющих пластин дымовых
газов
Рис. 32 Монтаж шарнирных крюков (здесь: с правой
стороны)
1 болт M12x 35
1
1
