Устранение неисправностей 12
57
Оставляем за собой право на изменения!
Инструкция по монтажу и техническому обслуживанию Logano G225 с горелкой Logatop • Издание 12/2005
12 Устранение неисправностей
Существуют два вида неисправностей
– неисправности горелки, а также
– неисправности системы управления
иотопительной установки.
При возникновении неисправности на горелке заго-
рается сигнальная лампочка. Неисправность, как
правило, может быть квитирована нажатием на кно-
пку подавления помех, расположенную на горелке.
Неисправности системы управления и отопительной
установки показываются на дисплее системы упра-
вления, если такой
имеется. Более подробная ин-
формация приведена в Î документации на систему
управления.
Устранение неисправностей горелки

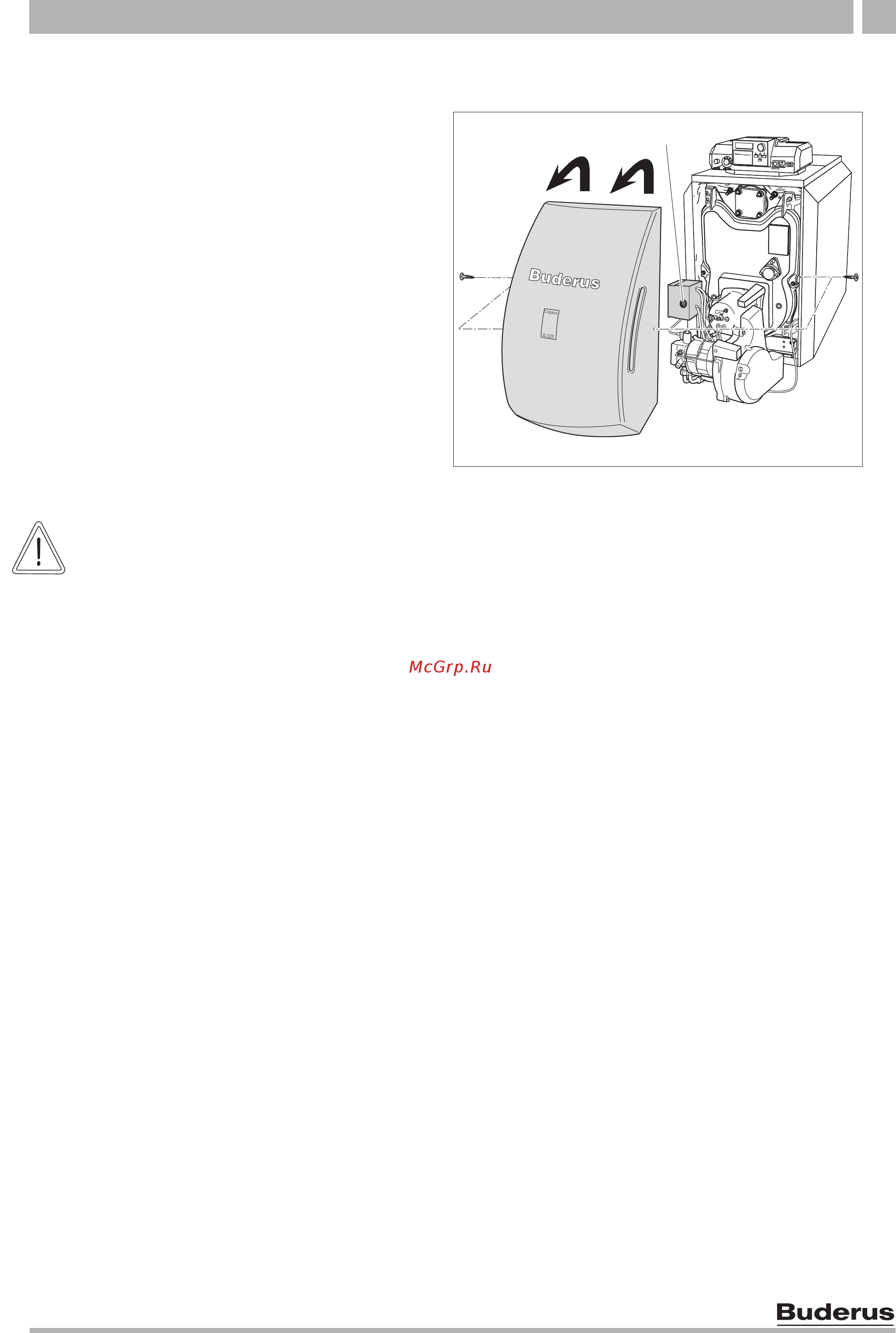

z Овернуть боковые винты и снять кожух горелки.
z Нажать кнопку подавления помех на горелке
(Î см. документацию на горелку).
Рис. 76 Разблокирование горелки
1 кнопка подавления помех
1
ОСТОРОЖНО!
ВОЗМОЖНО ПОВРЕЖДЕНИЕ
ОБОРУДОВАНИЯ
Из-за частого нажатия кнопки подав-
ления помех может быть поврежден
запальный трансформатор горелки.
z Не следует нажимать кнопку подав-
ления помех более трех раз подряд.
Если после третьей попытки неис-
правность не устраняется, то попы-
тайтесь локализовать иустранить
ее, пользуясь рекомендациями в
технической документации на горел-
ку. Сообщите
в сервисную службу.
