2.3 ПОДЪЕМ И ПЕРЕМЕЩЕНИЕ ГРУЗА
Избегайте резких движений и толчков при выполнении этой работы. Не используйте в качестве точек
опоры или захвата элементы машины. Подъем блока выполнять только посредством стальных труб,
вставленных в места, отмеченные соответствующими наклейками (желтая стрелка).

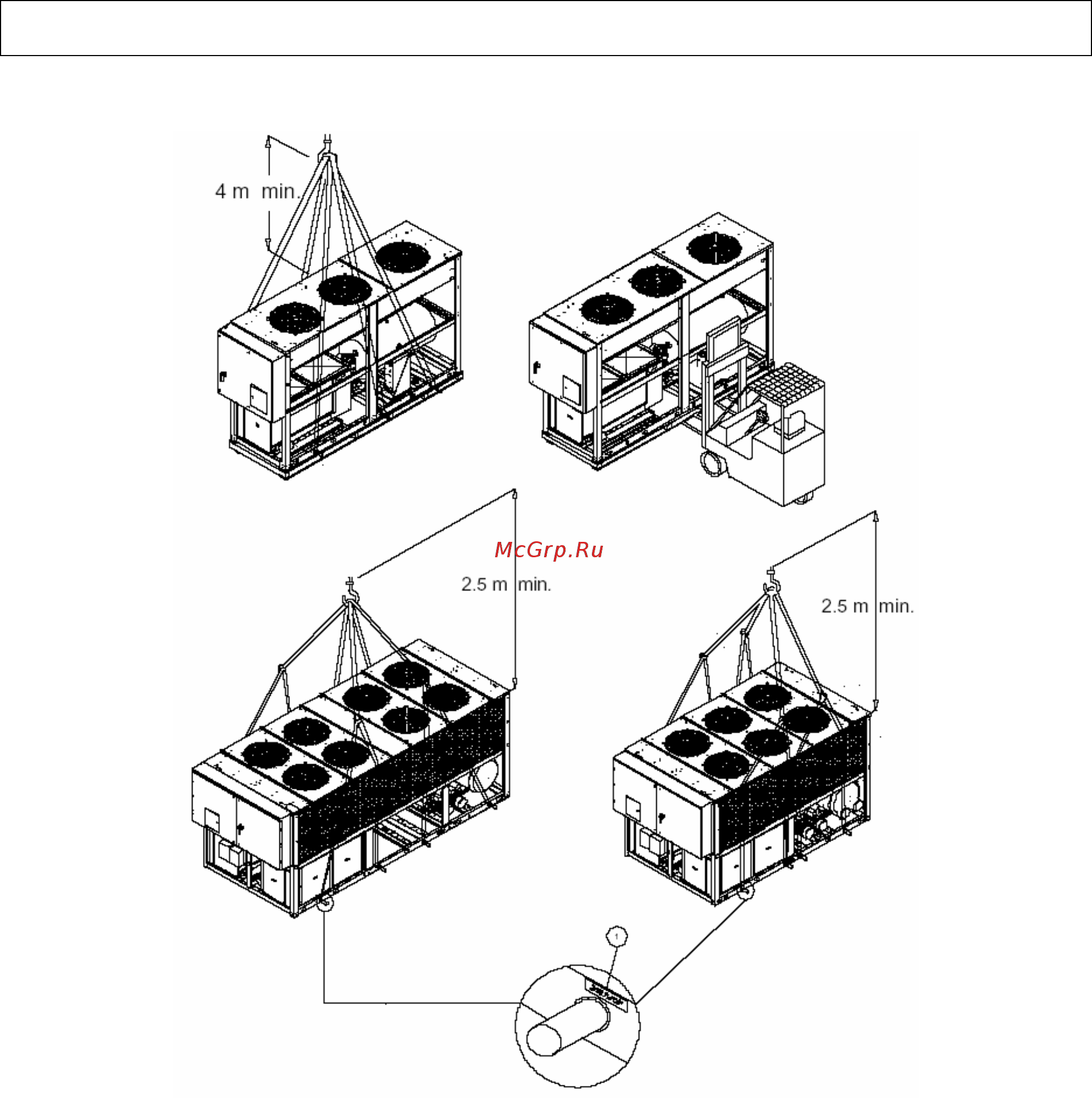

Подъем производить по схеме на рис. 1: канаты должны иметь достаточную
длину и, во избежание
повреждения наружных панелей, опираться на соответствующим образом установленные траверсы и
распорки.
Внимание: убедитесь в том, что во время подъема исключается возможность соскальзывания груза
или его опрокидывания.
Рис. 1
15
