При монтаже на крыше или на промежуточном основании сам блок и все трубы не должны касаться
стен и потолка.
Не следует монтировать установку вблизи офисов, спален или иных помещений, где требуется покой
и тишина.
Для исключения возникновения реверберации не устанавливайте блоки в узком и ограниченном
пространстве.
6. МОНТАЖ
6.1 МОНТАЖНЫЕ ЗАЗОРЫ (СВОБОДНОЕ ПРОСТРАНСТВО)
Необходимо следить, чтобы перед конденсатором и позади него оставалось достаточное свободное
пространство. Также важно исключить рециркуляцию воздуха между входом и выходом потока из
конденсатора, т.к. это снижает производительность установки и может привести к возникновению
сбоев или даже остановке машины. Минимальные расстояния, которые необходимо предусмотреть
для
обеспечения нормального функционирования установки, приведены ниже (см. рис. 3).
- со стороны гидравлических соединений: 1,5 м
- сверху: отсутствие препятствий для выхода воздушного потока
- со стороны электрощита: 1,8 м (см. рисунок с размерами)
- со стороны гидравлических соединений: 1,5 м для прохода трубы.
(*) рекомендуется также оставить достаточно места для возможности демонтажа пластинчатого
теплообменника.

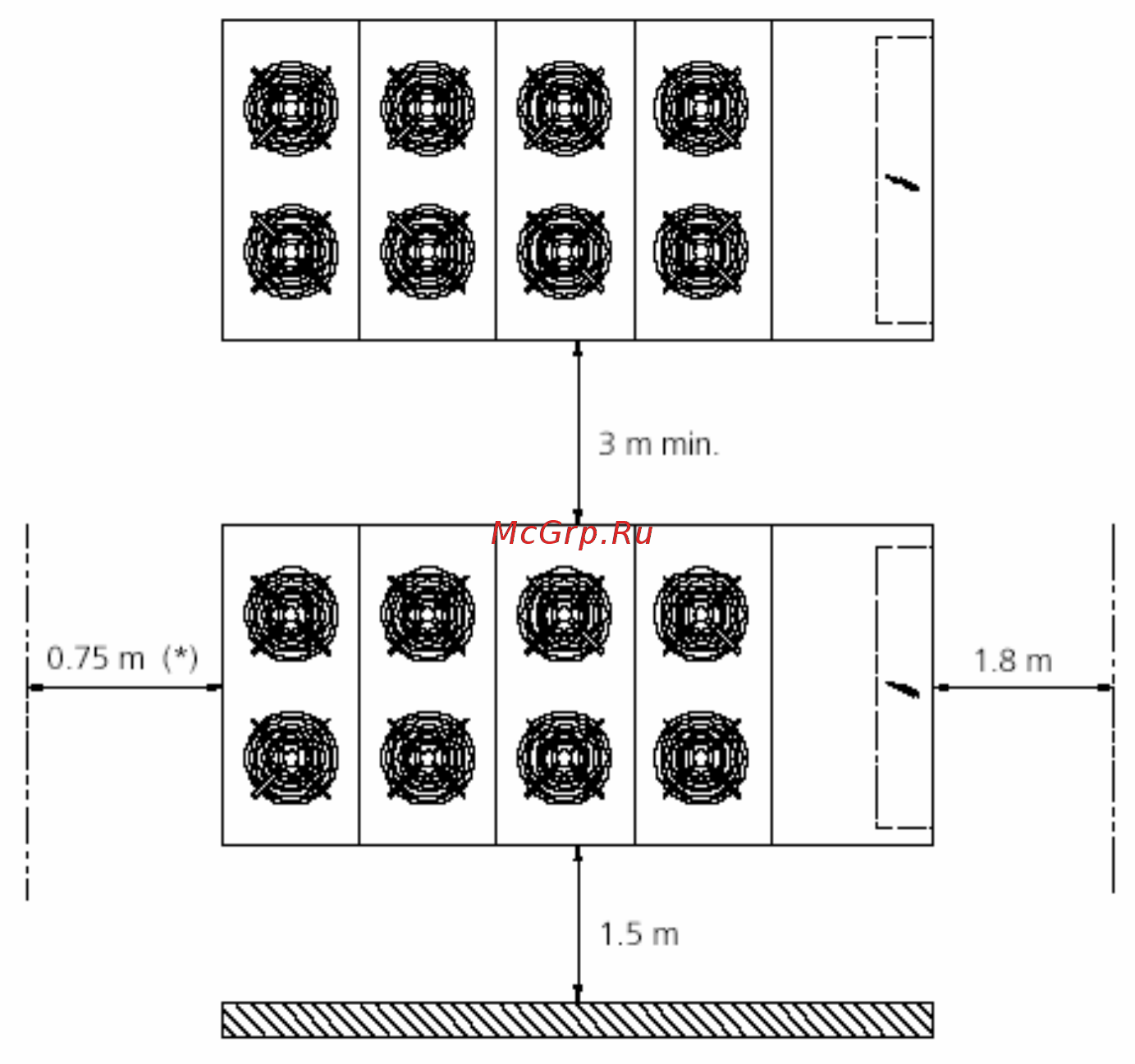

Высокие стены около машины также могут повлиять на работу установки. При групповом монтаже
блоков расстояние между ними должно быть не менее 3 м (см. рис. 3).
