НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

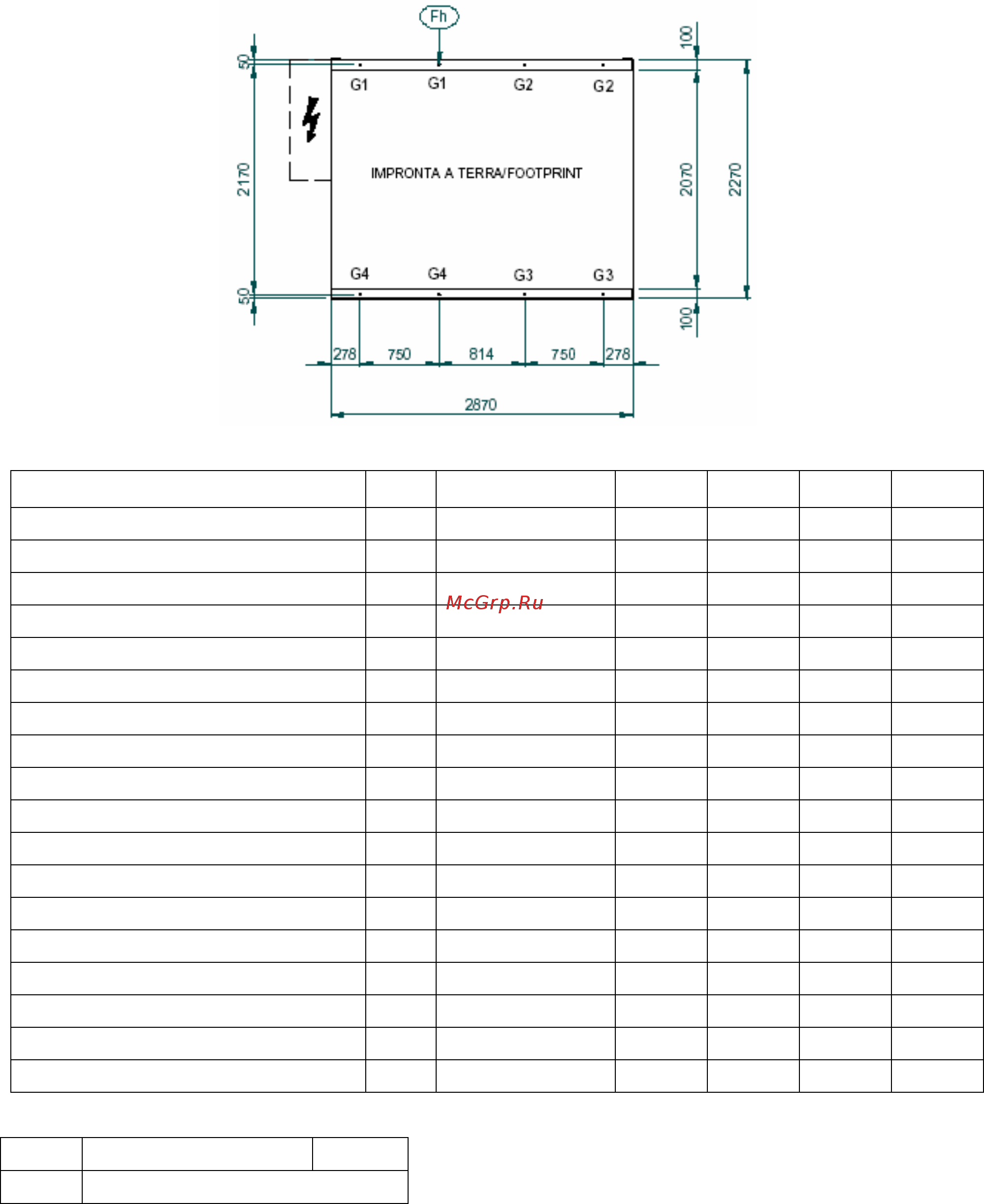

KAPPA V ECHOS CH-HP-LN-SLN-ST – Расположение опор – Модель 27.1
МОДЕЛЬ ВЕС (кг)
ВЕС В РАБОЧЕМ
СОСТОЯНИИ (кг)
G1 (кг) G2 (кг) G3 (кг) G4 (кг)
KAPPA ECHOS 27.1 2104 2126 392 245 164 262
KAPPA ECHOS LN 27.1 2264 2286 395 274 194 280
KAPPA ECHOS ST 1P-2P 27.1 2294 2316 400 257 196 305
KAPPA ECHOS ST 1P-2P-LN 27.1 2456 2478 404 286 227 322
KAPPA ECHOS ST 1PS-2PS-S 27.1 2412 3084 390 345 378 429
KAPPA ECHOS ST 1PS-2PS-S-LN 27.1 2570 3242 397 370 412 442
KAPPA ECHOS HP 27.1 2240 2262 400 284 185 262
KAPPA ECHOS HP-LN 27.1 2402 2424 404 313 216 279
KAPPA ECHOS HP-ST 1P-2P 27.1 2430 2452 409 295 219 303
KAPPA ECHOS HP-ST 1P-2P-LN 27.1 2592 2614 414 323 250 320
KAPPA ECHOS HP-ST 1PS-2PS-S 27.1 2548 3220 402 380 403 425
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 27.1 2708 3380 409 406 436 439
KAPPA ECHOS SLN 27.1 2350 2372 406 285 204 291
KAPPA ECHOS ST 1P-2P-SLN 27.1 2538 2560 414 296 238 332
KAPPA ECHOS ST 1PS-2PS-S-SLN 27.1 2658 3330 408 381 423 453
KAPPA ECHOS HP-SLN 27.1 2482 2504 414 323 226 289
KAPPA ECHOS HP-ST 1P-2P-SLN 27.1 2674 2696 424 334 260 330
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 27.1 2788 3460 419 416 446 449
Fh Отверстия крепления
∅ 18
G.. Место установки опоры
70
