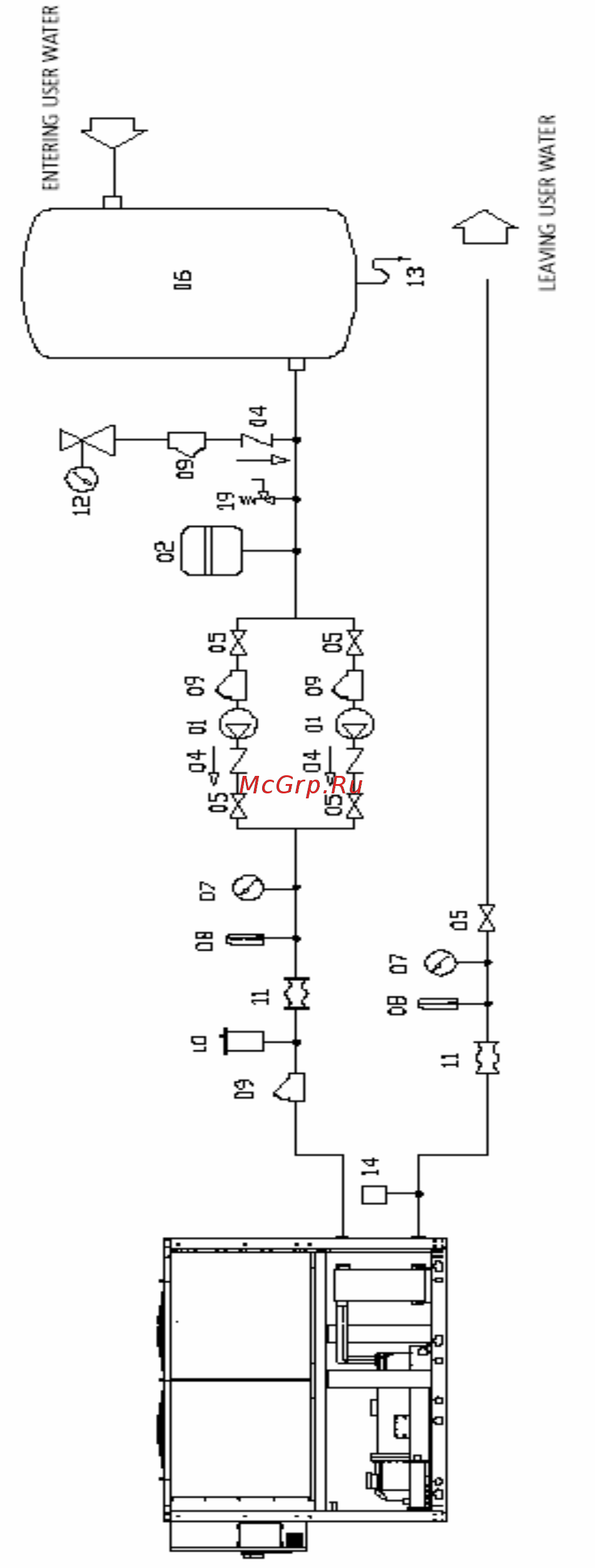

ВАРИАНТ КОНФИГУРАЦИИ KAPPA V ECHOS ГИДРАВЛИЧЕСКОГО КОНТУРА ДЛЯ
Фильтр водяной
Вентиль продувочный
Соединение гибкое
Вентиль заливки контура
Дренаж водяной
Реле протока
Клапан предохранительный
9
10
11
12
13
14
19
Насос
Емкость расширитеьная
Клапан разгрузочный
Клапан обратный
Вентиль шаровой
Емкость
Манометр водяной
Термометр
1
2
3
4
5
6
7
8
30
