НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

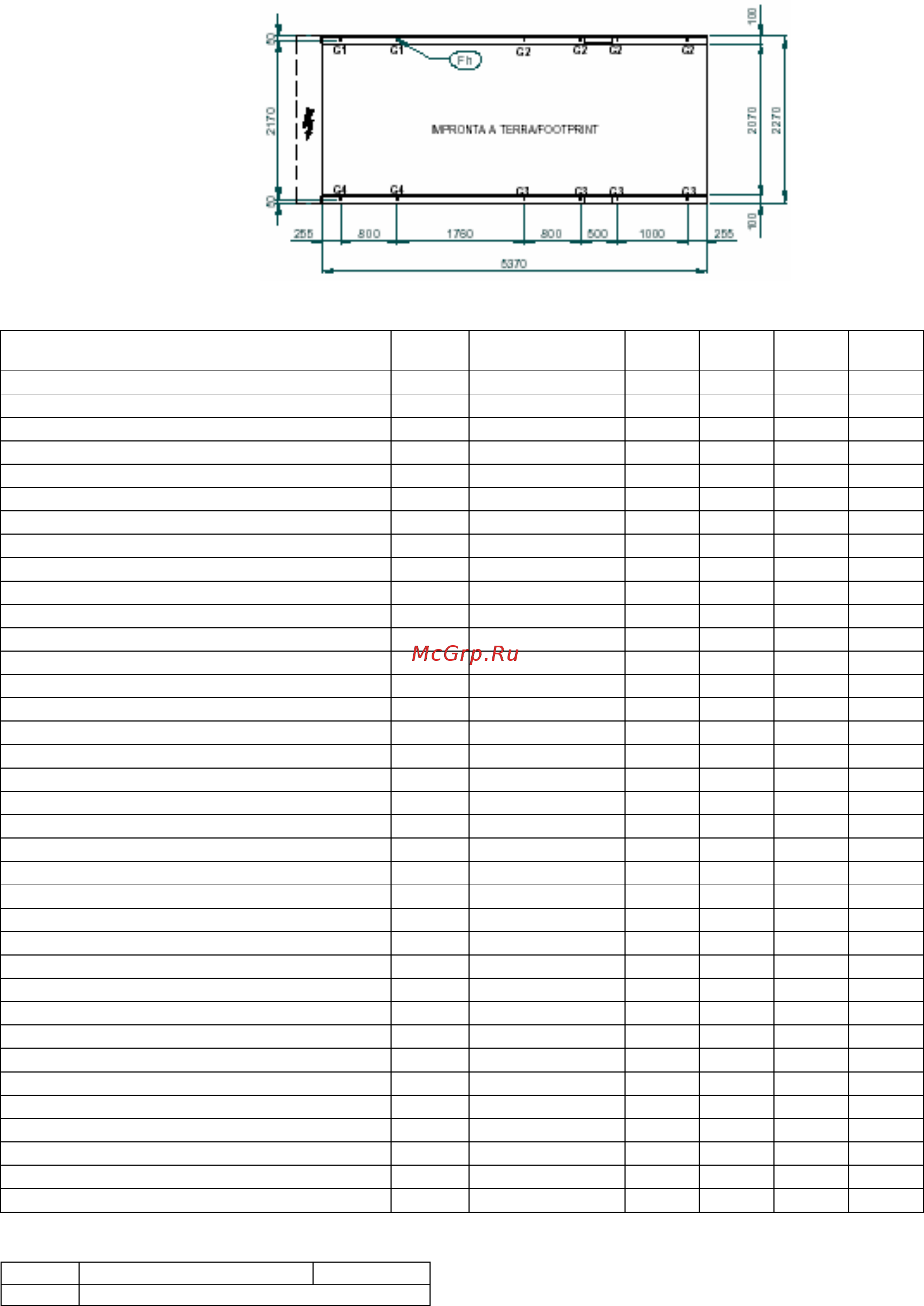

KAPPA V ECHOS CH-HP-LN-SLN-ST – Расположение опор – Модель 46.2 – 53.2
МОДЕЛЬ ВЕС (кг)
ВЕС В РАБОЧЕМ
СОСТОЯНИИ (кг)
G1 (кг)G2 (кг) G3 (кг) G4 (кг)
KAPPA ECHOS 46.2 3780 3818 540 214 208 525
KAPPA ECHOS 53.2 4040 4084 569 225 226 571
KAPPA ECHOS LN 46.2 4104 4142 612 218 213 597
KAPPA ECHOS LN 53.2 4360 4404 641 229 230 643
KAPPA ECHOS ST 1P-2P 46.2 4128 4166 515 250 263 542
KAPPA ECHOS ST 1P-2P 53.2 4386 4430 545 260 281 588
KAPPA ECHOS ST 1P-2P-LN 46.2 4448 4486 586 254 267 615
KAPPA ECHOS ST 1P-2P-LN 53.2 4704 4748 615 265 284 661
KAPPA ECHOS ST 1PS-2PS-S 46.2 4272 5060 447 394 413 469
KAPPA ECHOS ST 1PS-2PS-S 53.2 4528 5322 479 403 432 512
KAPPA ECHOS ST 1PS-2PS-S-LN 46.2 4592 5380 518 398 417 542
KAPPA ECHOS ST 1PS-2PS-S-LN 53.2 4848 5642 549 408 435 586
KAPPA ECHOS HP 46.2 4046 4084 566 234 228 552
KAPPA ECHOS HP 53.2 4308 4352 596 245 246 598
KAPPA ECHOS HP-LN 46.2 4364 4402 638 238 232 623
KAPPA ECHOS HP-LN 53.2 4628 4672 668 249 250 670
KAPPA ECHOS HP-ST 1P-2P 46.2 4392 4430 542 269 283 569
KAPPA ECHOS HP-ST 1P-2P 53.2 4654 4698 572 280 301 615
KAPPA ECHOS HP-ST 1P-2P-LN 46.2 4716 4754 613 274 287 642
KAPPA ECHOS HP-ST 1P-2P-LN 53.2 4970 5014 643 284 304 688
KAPPA ECHOS HP-ST 1PS-2PS-S 46.2 4534 5322 474 413 433 495
KAPPA ECHOS HP-ST 1PS-2PS-S 53.2 4792 5586 506 423 451 539
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 46.2 4852 5640 544 418 436 568
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 53.2 5116 5910 576 428 455 613
KAPPA ECHOS SLN 46.2 4288 4326 629 233 227 614
KAPPA ECHOS SLN 53.2 4564 4608 660 245 246 662
KAPPA ECHOS ST 1P-2P-SLN 46.2 4640 4678 604 269 282 633
KAPPA ECHOS ST 1P-2P-SLN 53.2 4906 4950 635 280 300 680
KAPPA ECHOS ST 1PS-2PS-S-SLN 46.2 4776 5564 535 413 431 559
KAPPA ECHOS ST 1PS-2PS-S-SLN 53.2 5050 5844 568 424 451 604
KAPPA ECHOS HP-SLN 46.2 4552 4590 656 252 247 641
KAPPA ECHOS HP-SLN 53.2 4822 4866 686 264 265 689
KAPPA ECHOS HP-ST 1P-2P-SLN 46.2 4896 4934 630 288 301 659
KAPPA ECHOS HP-ST 1P-2P-SLN 53.2 5172 5216 662 300 320 706
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 46.2 5040 5828 562 432 451 586
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 53.2 5314 6108 595 443 471 631
Fh Отверстия крепления
∅ 18
G.. Место установки опоры
79
