Blue Box KAPPA V ECHOS 16.1 [73/83] Наружные размеры вес и гидравлические соединения
![Blue Box KAPPA V ECHOS 16.1 [73/83] Наружные размеры вес и гидравлические соединения](/views2/1427424/page73/bg49.png)

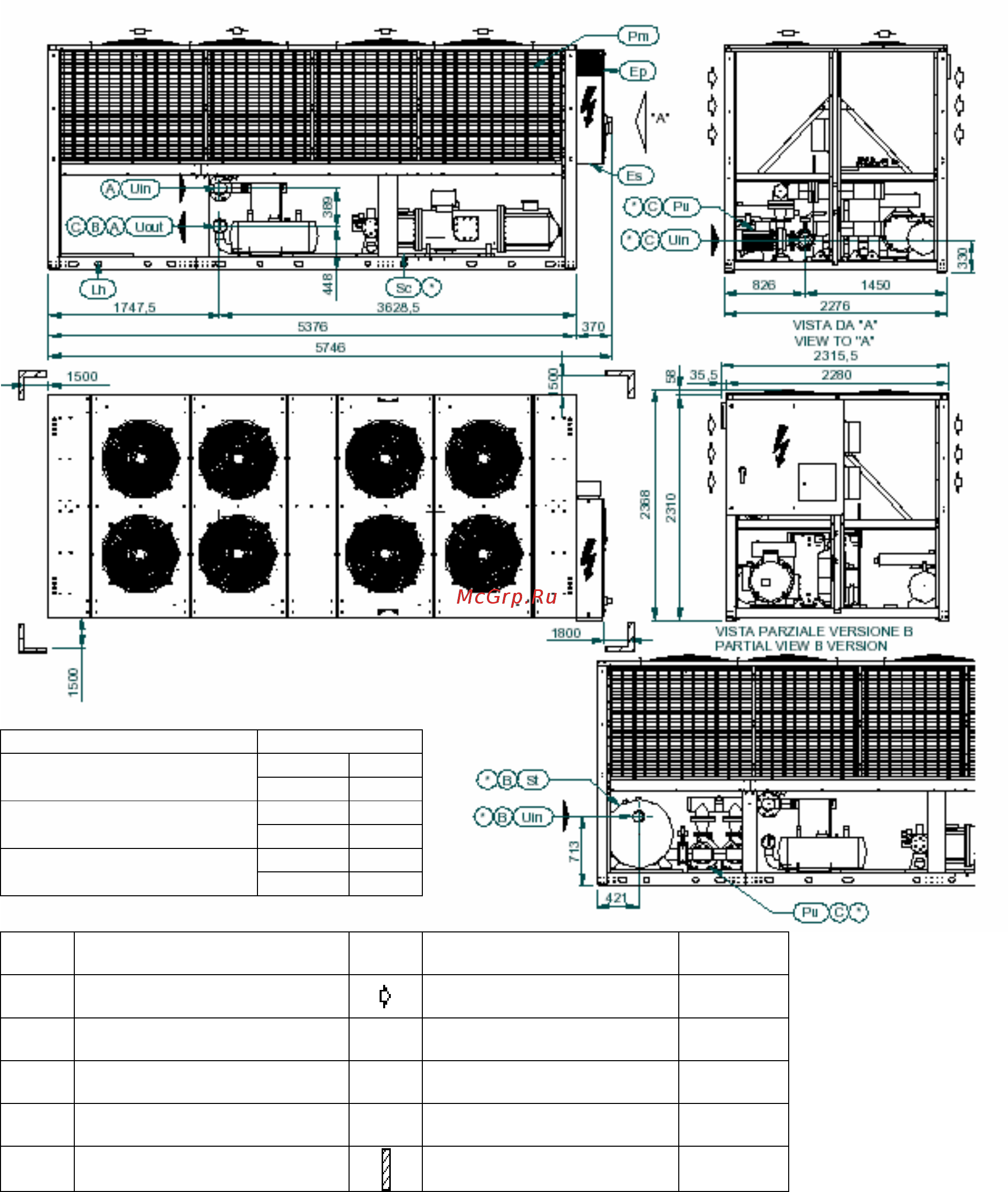

НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
KAPPA V ECHOS CH-HP-LN-SLN-ST – Модель 48.1
ВАРИАНТ КОННЕКТОР
OD 139.7
Uin
БАЗОВЫЙ ВАРИАНТ
OD 139.7
Uout
G 4"F
Uin
ВАРИАНТ ST С НАКОПИТЕЛЬНОЙ
ЕМКОСТЬЮ
OD 139.7
Uout
G 4"F
Uin
ВАРИАНТ ST БЕЗ
НАКОПИТЕЛЬНОЙ ЕМКОСТИ
OD 139.7
Uout
Uin ВОДА ОТ ПОТРЕБИТЕЛЯ
Uout ВОДА К ПОТРЕБИТЕЛЮ
ВОЗДУХ К КОНДЕНСАТОРУ
Lh ОТВЕРСТИЯ ДЛЯ ПОДЪЕМА Sc ЗВУКОИЗОЛИРУЮЩИЙ КОЖУХ
Pm
ЗАЩИТНАЯ МЕТАЛЛИЧЕСКАЯ
СЕТКА
St НАКОПИТЕЛЬНАЯ ЕМКОСТЬ
Ep ЭЛЕКТРИЧЕСКИЙ ШКАФ Pu НАСОС
Es ВВОД КАБЕЛЯ ПИТАНИЯ СВОБОДНОЕ ПРОСТРАНСТВО * ОПЦИЯ
73
