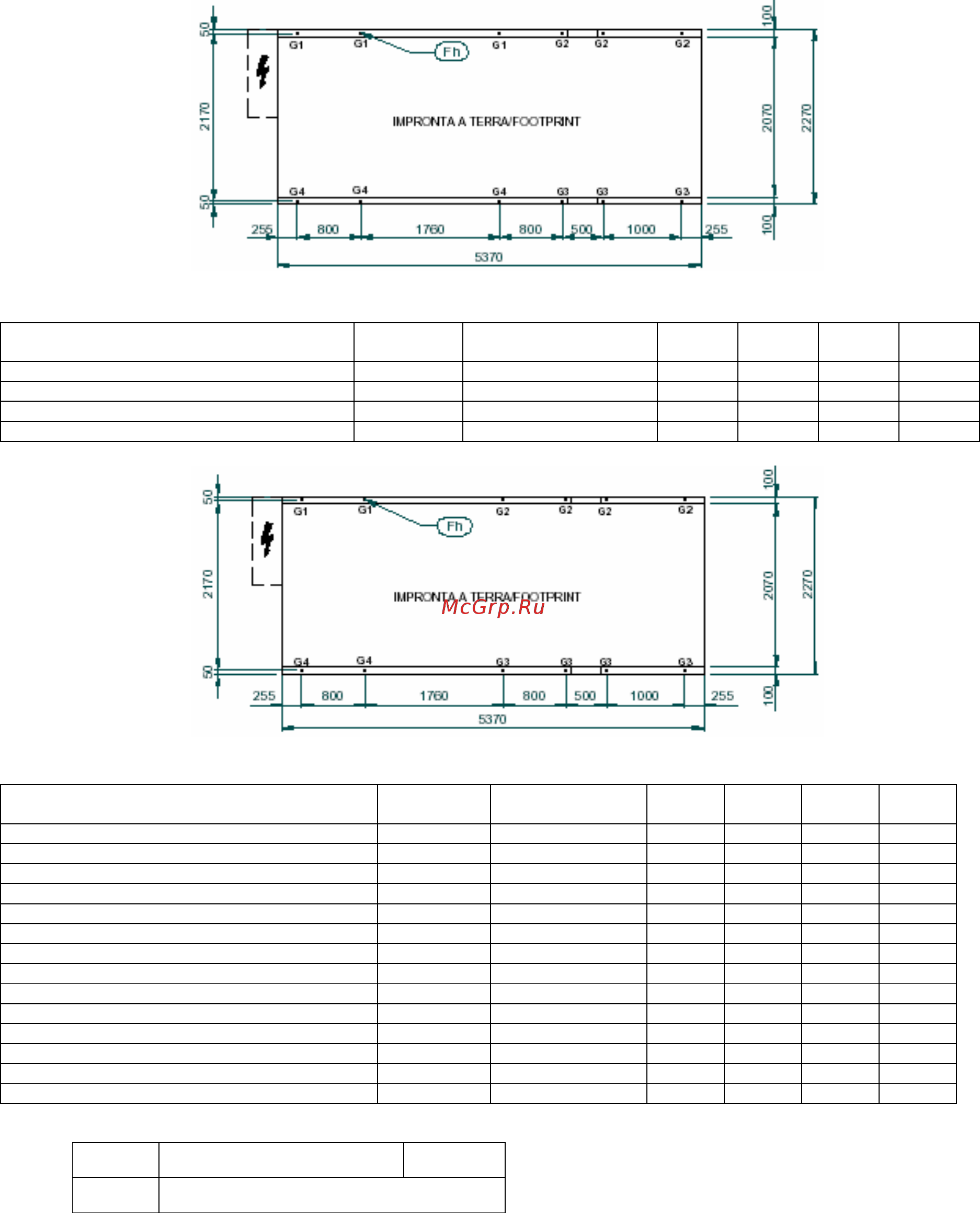

НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
KAPPA V ECHOS CH-HP-LN-SLN-ST – Расположение опор – Модель 48.1
МОДЕЛЬ ВЕС (кг)
ВЕС В РАБОЧЕМ
СОСТОЯНИИ (кг)
G1 (кг) G2 (кг) G3 (кг) G4 (кг)
KAPPA ECHOS 48.1 3428 3472 508 246 181 374
KAPPA ECHOS LN 48.1 3584 3628 559 252 178 395
KAPPA ECHOS ST 1P-2P 48.1 3776 3820 480 283 234 396
KAPPA ECHOS ST 1P-2P-LN 48.1 3932 3976 528 291 230 418
KAPPA ECHOS HP 48.1 3676 3720 539 262 196 405
KAPPA ECHOS HP-LN 48.1 3836 3880 590 268 194 426
KAPPA ECHOS HP-ST 1P-2P 48.1 4022 4066 511 299 249 426
KAPPA ECHOS HP-ST 1P-2P-LN 48.1 4186 4230 560 307 246 449
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 48.1 4328 5122 472 461 386 395
KAPPA ECHOS SLN 48.1 3788 3832 577 269 193 415
KAPPA ECHOS ST 1P-2P-SLN 48.1 4138 4182 547 307 246 438
KAPPA ECHOS HP-SLN 48.1 4040 4084 608 285 209 446
KAPPA ECHOS HP-ST 1P-2P-SLN 48.1 4380 4424 578 322 261 468
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 48.1 4524 5318 491 476 401 414
МОДЕЛЬ ВЕС (кг)
ВЕС В РАБОЧЕМ
СОСТОЯНИИ (кг)
G1 (кг) G2 (кг) G3 (кг) G4 (кг)
KAPPA ECHOS ST 1PS-2PS-S 48.1 3916 4710 401 443 381 345
KAPPA ECHOS ST 1PS-2PS-S-LN 48.1 4078 4872 441 446 371 366
KAPPA ECHOS HP-ST 1PS-2PS-S 48.1 4165 4959 430 456 394 373
KAPPA ECHOS ST 1PS-2PS-S-SLN 48.1 4276 5070 459 461 386 384
Fh Отверстия крепления
∅ 18
G.. Место установки опоры
74
