НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

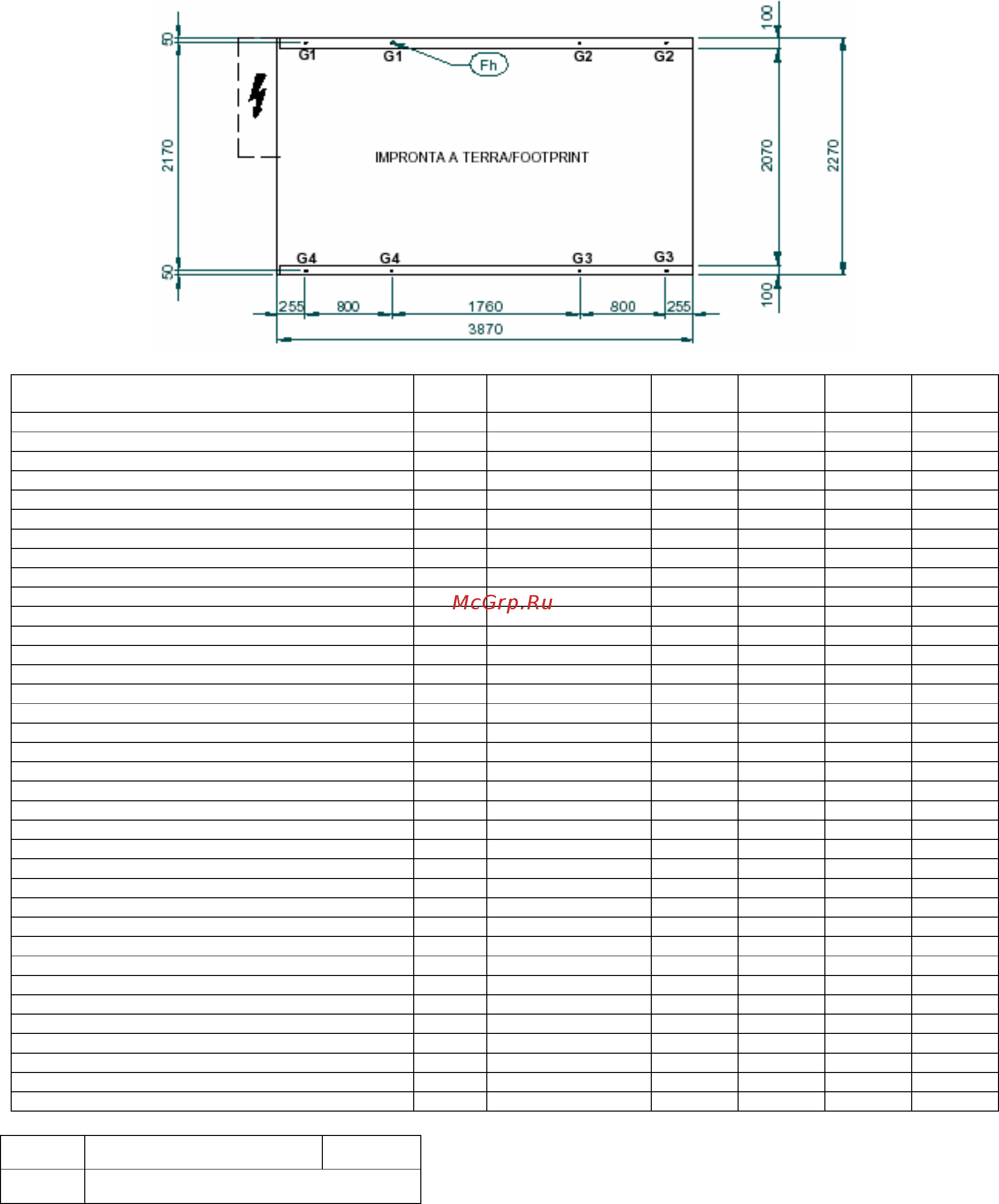

KAPPA V ECHOS CH-HP-LN-SLN-ST – Расположение опор – Модель 36.1 – 38.1
МОДЕЛЬ ВЕС (кг)
ВЕС В РАБОЧЕМ
СОСТОЯНИИ (кг)
G1 (кг) G2 (кг) G3 (кг) G4 (кг)
KAPPA ECHOS 36.1 2633 2666 462 331 226 314
KAPPA ECHOS 38.1 2820 2858 517 353 227 332
KAPPA ECHOS LN 36.1 2793 2826 513 344 223 333
KAPPA ECHOS LN 38.1 2986 3024 570 366 225 351
KAPPA ECHOS ST 1P-2P 36.1 2859 2892 457 368 277 344
KAPPA ECHOS ST 1P-2P 38.1 3128 3166 509 403 297 374
KAPPA ECHOS ST 1P-2P-LN 36.1 3015 3048 507 381 273 363
KAPPA ECHOS ST 1P-2P-LN 38.1 3292 3330 561 417 293 394
KAPPA ECHOS ST 1PS-2PS-S 36.1 2999 3782 419 625 507 340
KAPPA ECHOS ST 1PS-2PS-S 38.1 3272 4060 470 663 525 372
KAPPA ECHOS ST 1PS-2PS-S-LN 36.1 3159 3942 466 642 500 363
KAPPA ECHOS ST 1PS-2PS-S-LN 38.1 3434 4222 518 680 518 395
KAPPA ECHOS HP 36.1 2869 2902 493 376 252 330
KAPPA ECHOS HP 38.1 3054 3092 547 398 253 348
KAPPA ECHOS HP-LN 36.1 3029 3062 544 389 249 349
KAPPA ECHOS HP-LN 38.1 3220 3258 600 411 251 367
KAPPA ECHOS HP-ST 1P-2P 36.1 3091 3124 488 412 303 359
KAPPA ECHOS HP-ST 1P-2P 38.1 3362 3400 540 448 323 389
KAPPA ECHOS HP-ST 1P-2P-LN 36.1 3253 3286 538 426 300 379
KAPPA ECHOS HP-ST 1P-2P-LN 38.1 3526 3564 591 462 320 409
KAPPA ECHOS HP-ST 1PS-2PS-S 36.1 3233 4016 449 670 532 357
KAPPA ECHOS HP-ST 1PS-2PS-S 38.1 3506 4294 500 709 550 388
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 36.1 3391 4174 496 687 525 379
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 38.1 3670 4458 548 726 544 411
KAPPA ECHOS SLN 36.1 2917 2950 528 360 238 349
KAPPA ECHOS SLN 38.1 3104 3142 584 381 239 367
KAPPA ECHOS ST 1P-2P-SLN 36.1 3139 3172 522 397 288 379
KAPPA ECHOS ST 1P-2P-SLN 38.1 3412 3450 575 433 308 409
KAPPA ECHOS ST 1PS-2PS-S-SLN 36.1 3277 4060 481 657 515 377
KAPPA ECHOS ST 1PS-2PS-S-SLN 38.1 3556 4344 534 695 533 410
KAPPA ECHOS HP-SLN 36.1 3147 3180 558 404 264 364
KAPPA ECHOS HP-SLN 38.1 3342 3380 615 427 266 382
KAPPA ECHOS HP-ST 1P-2P-SLN 36.1 3371 3404 553 441 314 394
KAPPA ECHOS HP-ST 1P-2P-SLN 38.1 3648 3686 606 478 335 424
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 36.1 3515 4298 512 702 541 394
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 38.1 3790 4578 564 740 559 426
Fh Отверстия крепления
∅ 18
G.. Место установки опоры
72
