НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ

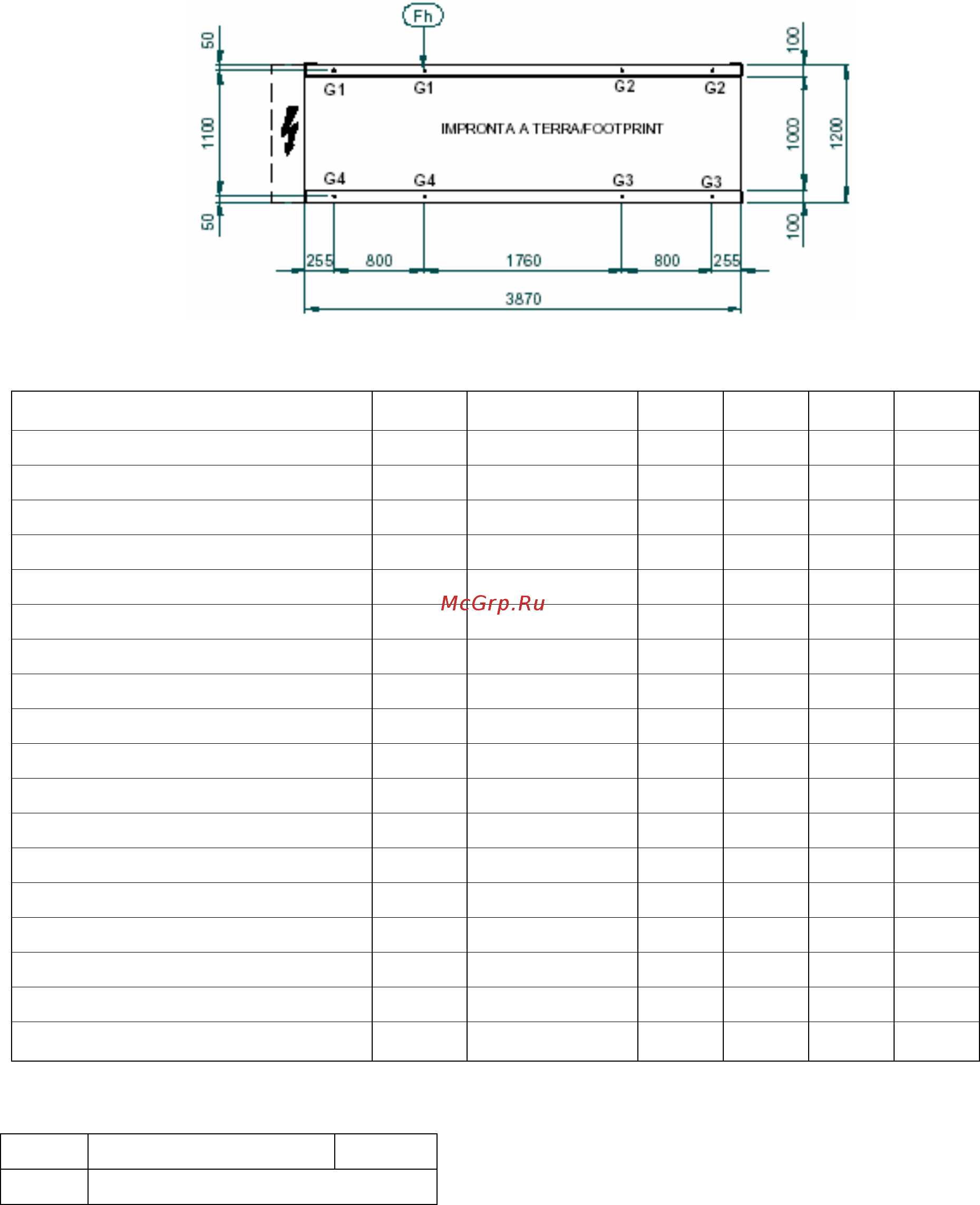

KAPPA V ECHOS CH-HP-LN-SLN-ST – Расположение опор - Модель16.1
МОДЕЛЬ ВЕС (кг)
ВЕС В РАБОЧЕМ
СОСТОЯНИИ (кг)
G1 (кг) G2 (кг) G3 (кг) G4 (кг)
KAPPA ECHOS 16.1 1576 1590 256 155 145 239
KAPPA ECHOS LN 16.1 1736 1750 299 163 146 267
KAPPA ECHOS ST 1P-2P 16.1 1704 1718 275 177 159 248
KAPPA ECHOS ST 1P-2P-LN 16.1 1866 1880 318 185 161 276
KAPPA ECHOS ST 1PS-2PS-S 16.1 1796 2260 303 332 259 236
KAPPA ECHOS ST 1PS-2PS-S-LN 16.1 1954 2418 345 340 260 264
KAPPA ECHOS HP 16.1 1680 1694 257 169 167 254
KAPPA ECHOS HP-LN 16.1 1838 1852 298 178 168 282
KAPPA ECHOS HP-ST 1P-2P 16.1 1808 1822 276 190 182 263
KAPPA ECHOS HP-ST 1P-2P-LN 16.1 1970 1984 318 199 183 292
KAPPA ECHOS HP-ST 1PS-2PS-S 16.1 1900 2364 305 344 283 250
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 16.1 2058 2522 346 353 284 278
KAPPA ECHOS SLN 16.1 1790 1804 305 170 153 274
KAPPA ECHOS ST 1P-2P-SLN 16.1 1920 1934 325 192 167 283
KAPPA ECHOS ST 1PS-2PS-S-SLN 16.1 2010 2474 352 347 267 271
KAPPA ECHOS HP-SLN 16.1 1894 1908 305 185 175 289
KAPPA ECHOS HP-ST 1P-2P-SLN 16.1 2024 2038 324 206 190 299
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN
16.1
2114 2578 353 360 291 285
Fh Отверстия крепления
∅ 18
G.. Место установки опоры
65
