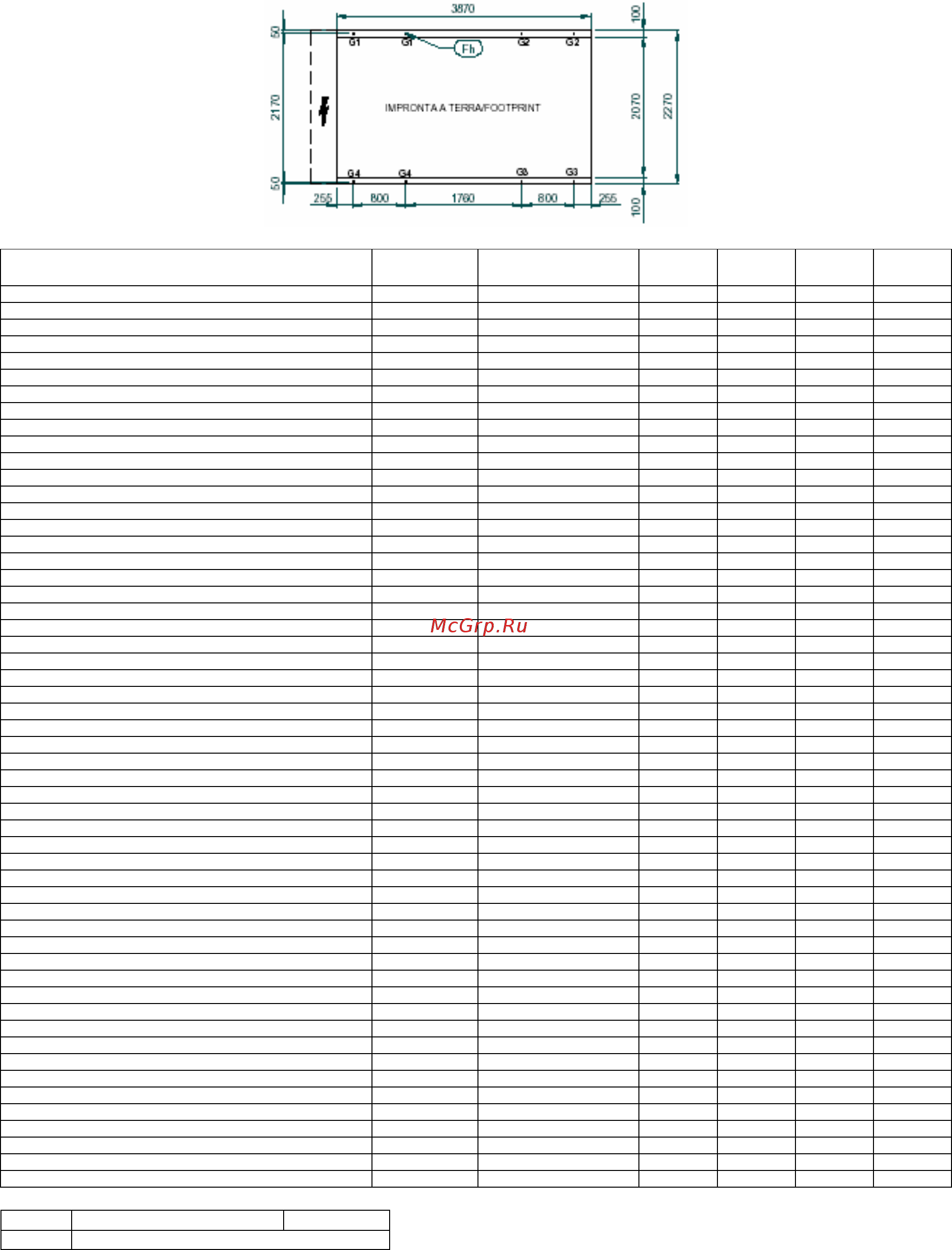

НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
KAPPA V ECHOS CH-HP-LN-SLN-ST – Расположение опор – Модель 32.2 – 40.2
МОДЕЛЬ ВЕС (кг)
ВЕС В РАБОЧЕМ
СОСТОЯНИИ (кг)
G1 (кг) G2 (кг) G3 (кг) G4 (кг)
KAPPA ECHOS 32.2 2941 2978 493 274 258 464
KAPPA ECHOS 36.2 3043 3080 507 290 270 473
KAPPA ECHOS 40.2 3145 3182 520 300 282 489
KAPPA ECHOS LN 32.2 3263 3292 562 282 268 534
KAPPA ECHOS LN 36.2 3367 3404 577 300 282 543
KAPPA ECHOS LN 40.2 3465 3502 590 310 293 558
KAPPA ECHOS ST 1P-2P 32.2 3163 3192 488 307 309 492
KAPPA ECHOS ST 1P-2P 36.2 3267 3304 503 325 323 501
KAPPA ECHOS ST 1P-2P 40.2 3453 3490 514 346 356 529
KAPPA ECHOS ST 1P-2P-LN 32.2 3483 3512 557 317 320 562
KAPPA ECHOS ST 1P-2P-LN 36.2 3589 3626 573 335 334 571
KAPPA ECHOS ST 1P-2P-LN 40.2 3775 3812 583 357 367 599
KAPPA ECHOS ST 1PS-2PS-S 32.2 3307 4086 467 548 555 473
KAPPA ECHOS ST 1PS-2PS-S 36.2 3409 4196 481 567 568 482
KAPPA ECHOS ST 1PS-2PS-S 40.2 3595 4382 494 586 603 508
KAPPA ECHOS ST 1PS-2PS-S-LN 32.2 3629 4408 536 559 566 543
KAPPA ECHOS ST 1PS-2PS-S-LN 36.2 3729 4516 550 577 579 552
KAPPA ECHOS ST 1PS-2PS-S-LN 40.2 3913 4700 562 597 613 578
KAPPA ECHOS HP 32.2 3141 3170 520 305 281 479
KAPPA ECHOS HP 36.2 3261 3298 539 327 296 487
KAPPA ECHOS HP 40.2 3383 3420 555 342 310 503
KAPPA ECHOS HP-LN 32.2 3461 3490 590 315 292 548
KAPPA ECHOS HP-LN 36.2 3583 3620 609 337 308 556
KAPPA ECHOS HP-LN 40.2 3705 3742 625 352 322 572
KAPPA ECHOS HP-ST 1P-2P 32.2 3365 3394 516 340 334 507
KAPPA ECHOS HP-ST 1P-2P 36.2 3485 3522 535 362 349 515
KAPPA ECHOS HP-ST 1P-2P 40.2 3687 3724 548 388 384 542
KAPPA ECHOS HP-ST 1P-2P-LN 32.2 3685 3714 585 350 345 577
KAPPA ECHOS HP-ST 1P-2P-LN 36.2 3805 3842 605 372 360 584
KAPPA ECHOS HP-ST 1P-2P-LN 40.2 4009 4046 618 398 395 612
KAPPA ECHOS HP-ST 1PS-2PS-S 32.2 3507 4286 493 583 578 489
KAPPA ECHOS HP-ST 1PS-2PS-S 36.2 3627 4414 511 607 591 498
KAPPA ECHOS HP-ST 1PS-2PS-S 40.2 3831 4618 526 631 628 524
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 32.2 3825 4604 562 593 589 558
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 36.2 3947 4734 580 617 603 567
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 40.2 4149 4936 595 641 639 593
KAPPA ECHOS SLN 32.2 3361 3390 574 294 280 547
KAPPA ECHOS SLN 36.2 3487 3524 592 315 297 558
KAPPA ECHOS SLN 40.2 3581 3618 604 324 308 573
KAPPA ECHOS ST 1P-2P-SLN 32.2 3587 3616 570 330 333 575
KAPPA ECHOS ST 1P-2P-SLN 36.2 3709 3746 588 350 349 586
KAPPA ECHOS ST 1P-2P-SLN 40.2 3887 3924 597 371 381 613
KAPPA ECHOS ST 1PS-2PS-S-SLN 32.2 3725 4504 548 571 578 555
KAPPA ECHOS ST 1PS-2PS-S-SLN 36.2 3849 4636 565 592 594 567
KAPPA ECHOS ST 1PS-2PS-S-SLN 40.2 4029 4816 577 611 628 592
KAPPA ECHOS HP-SLN 32.2 3561 3590 602 327 305 561
KAPPA ECHOS HP-SLN 36.2 3701 3738 624 352 322 571
KAPPA ECHOS HP-SLN 40.2 3817 3854 639 366 336 586
KAPPA ECHOS HP-ST 1P-2P-SLN 32.2 3783 3812 598 362 357 589
KAPPA ECHOS HP-ST 1P-2P-SLN 36.2 3925 3962 620 387 375 599
KAPPA ECHOS HP-ST 1P-2P-SLN 40.2 4123 4160 632 413 409 626
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 32.2 3923 4702 575 605 601 570
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 36.2 4067 4854 595 632 618 582
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 40.2 4263 5050 609 655 653 608
Fh Отверстия крепления
∅ 18
G.. Место установки опоры
76
