5. РАЗМЕЩЕНИЕ УСТАНОВКИ
Для выбора наиболее подходящего места для размещения установки необходимо учитывать влияние
следующих факторов:
- размеры и места стыков водяных трубопроводов
- расположение ввода электрокабеля питания
- доступ к узлам при проведении ремонта и обслуживания
- несущая способность и размеры площадки
- вентиляция конденсатора с воздушным охлаждением
- ориентация и солнечное
освещение; по мере возможности, защитить конденсатор от прямых
солнечных лучей
- роза ветров: ветер преобладающего направления не должен затруднять циркуляции воздуха
через конденсатор
- покрытие площадки: для исключения перегрева не следует размещать установку на площадке с
темным покрытием (например, битумом залитая крыша и ее элементы)
- возникновение реверберации звука.
Все
модели серии KAPPA V ECHOS предназначены для наружного монтажа. Для исключения
рециркуляции не монтировать под навесом или под низкими кронами деревьев (даже частично).
Рекомендуется соорудить горизонтальную опорную поверхность с размерами согласно величине
опорной поверхности блока. В особенности это важно, если установка будет работать на

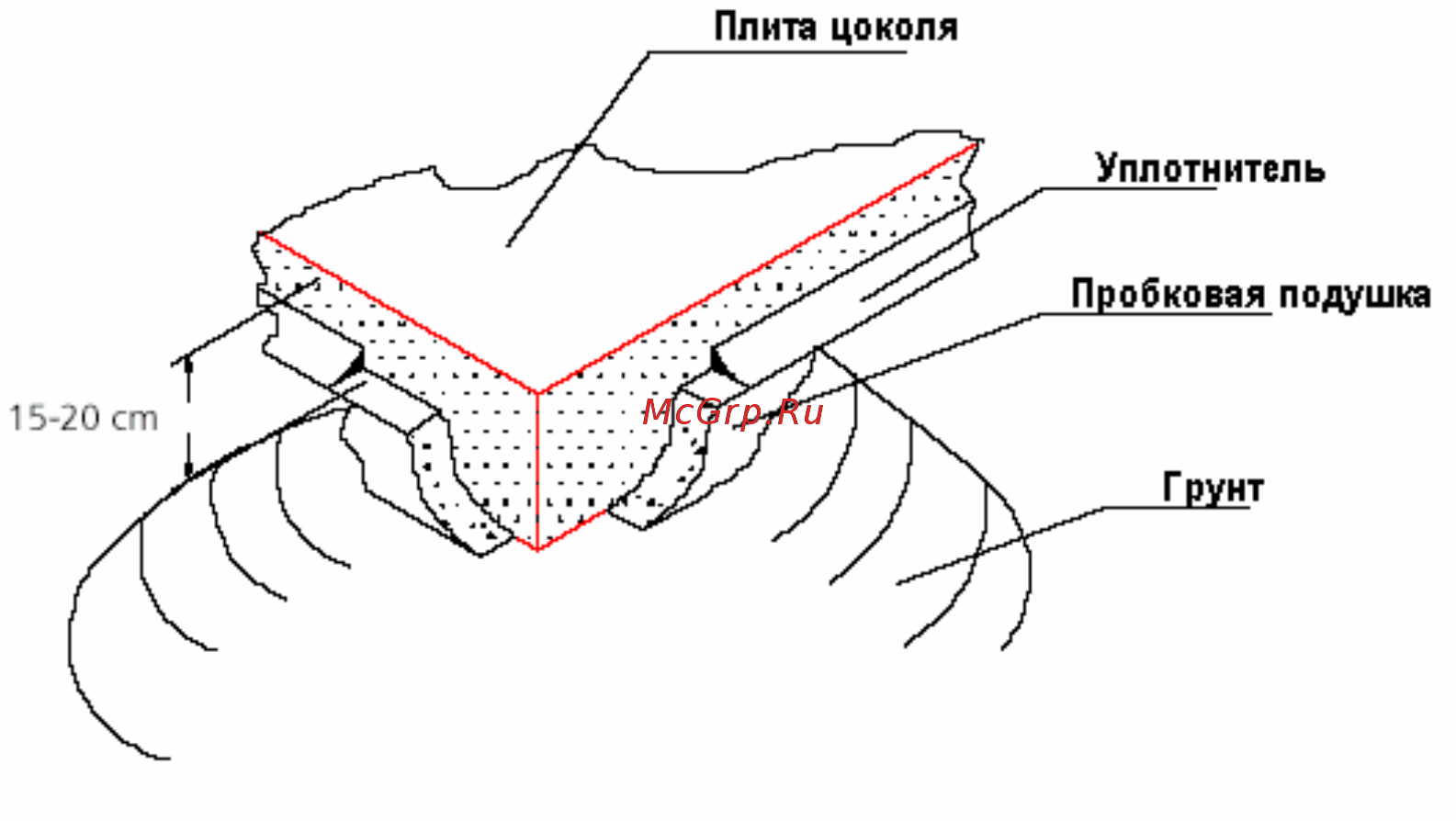

нестабильном грунте. На рис. 2 показана типовая конструкция опоры.
Опорная поверхность должна быть:
- изготовлена достаточной толщины и быть приподнята на 15-20 см над уровнем грунта
- с пробковой подстилкой по преиметру
- плоской, горизонтальной и способной выдержать 150% веса установки
- шире и длиннее основания установки минимум на 30 см.
При работе на основание передается небольшая вибрация от установки.
Поэтому между основанием
блока и опорной поверхностью рекомендуется положить слой жесткой листовой резины. Если же
требуется более эффективное гашение вибрации, то используйте специальные вибропоглощающие
опоры (свяжитесь с BlueBox для получения более подробной информации об этом).
26
