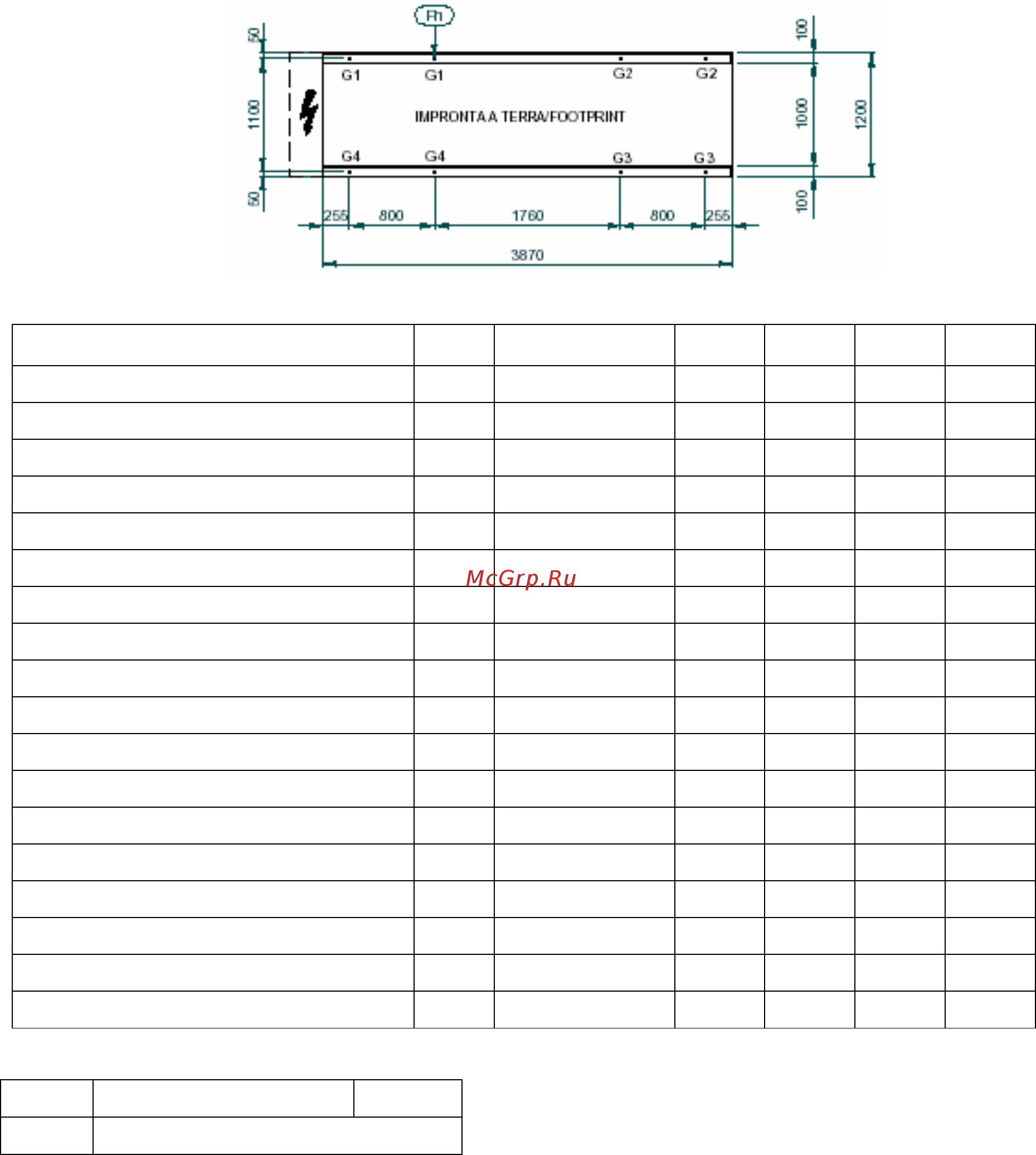

НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
KAPPA V ECHOS CH-HP-LN-SLN-ST – Расположение опор – Модель 20.1
МОДЕЛЬ ВЕС (кг)
ВЕС В РАБОЧЕМ
СОСТОЯНИИ (кг)
G1 (кг) G2 (кг) G3 (кг) G4 (кг)
KAPPA ECHOS 20.1 1642 1658 265 163 153 248
KAPPA ECHOS LN 20.1 1802 1818 307 172 154 276
KAPPA ECHOS ST 1P-2P 20.1 1778 1794 284 186 169 258
KAPPA ECHOS ST 1P-2P-LN 20.1 1936 1952 326 194 170 286
KAPPA ECHOS ST 1PS-2PS-S 20.1 1868 2334 312 341 268 246
KAPPA ECHOS ST 1PS-2PS-S-LN 20.1 2028 2494 354 349 270 274
KAPPA ECHOS HP 20.1 1768 1784 263 182 183 264
KAPPA ECHOS HP-LN 20.1 1928 1944 305 191 183 293
KAPPA ECHOS HP-ST 1P-2P 20.1 1900 1916 282 204 198 274
KAPPA ECHOS HP-ST 1P-2P-LN 20.1 2062 2078 324 213 199 303
KAPPA ECHOS HP-ST 1PS-2PS-S 20.1 1990 2456 311 358 299 260
KAPPA ECHOS HP-ST 1PS-2PS-S-LN 20.1 2152 2618 353 367 300 289
KAPPA ECHOS SLN 20.1 1864 1880 315 179 162 284
KAPPA ECHOS ST 1P-2P-SLN 20.1 1998 2014 334 202 177 294
KAPPA ECHOS ST 1PS-2PS-S-SLN 20.1 2086 2552 362 356 277 281
KAPPA ECHOS HP-SLN 20.1 1986 2002 312 198 191 300
KAPPA ECHOS HP-ST 1P-2P-SLN 20.1 2122 2138 331 221 207 310
KAPPA ECHOS HP-ST 1PS-2PS-S-SLN 20.1 2210 2676 360 374 308 296
Fh Отверстия крепления
∅ 18
G.. Место установки опоры
67
