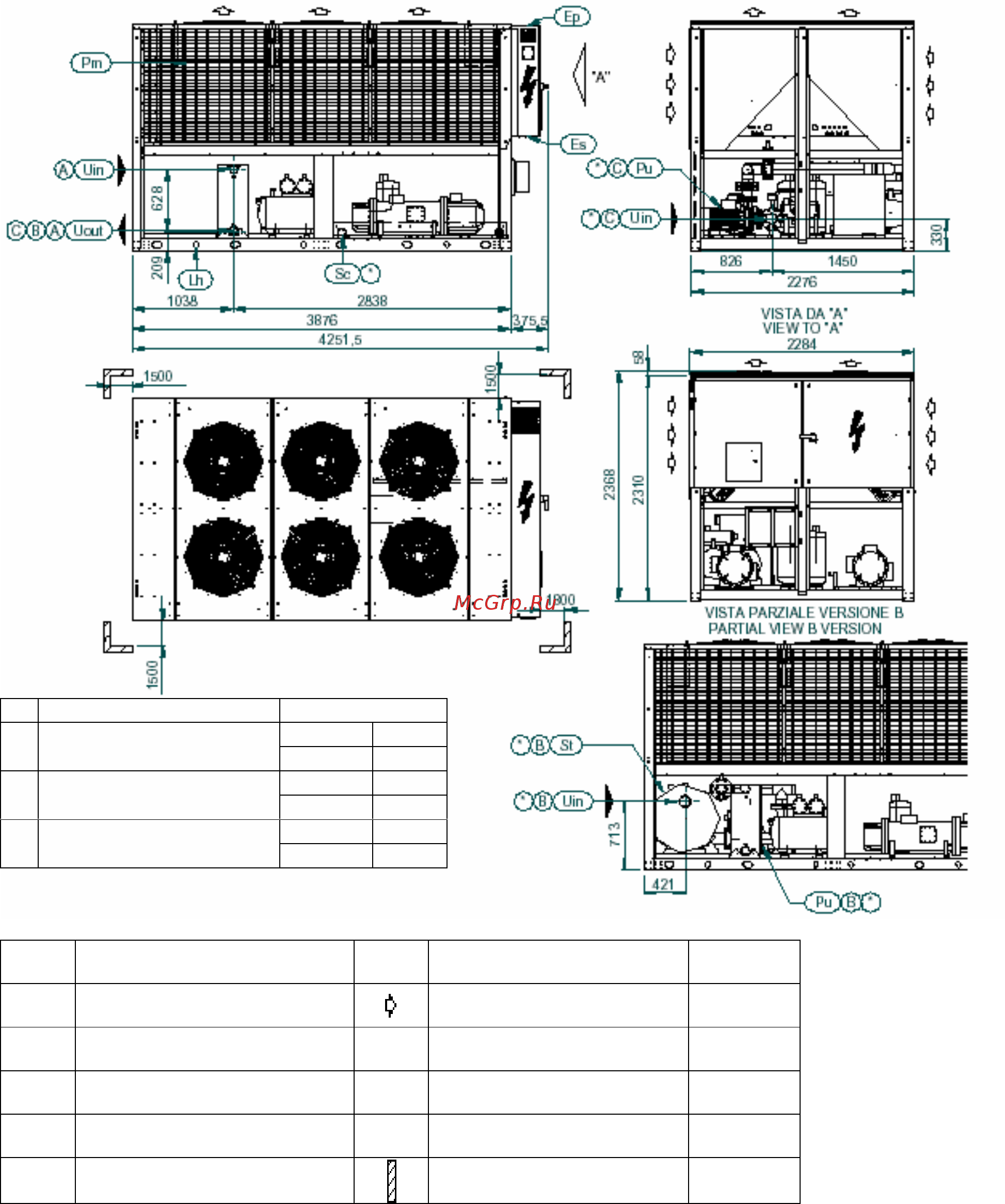

НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
KAPPA V ECHOS CH-HP-LN-SLN-ST – Модель 32.2 – 40.2
ВАРИАНТ КОННЕКТОР
OD 88.9 Uin
A БАЗОВЫЙ ВАРИАНТ
OD 88.9 Uout
G4"F Uin
B
ВАРИАНТ ST С
НАКОПИТЕЛЬНОЙ ЕМКОСТЬЮ
OD 88.9 Uout
DN100 PN16 Uin
C
ВАРИАНТ ST БЕЗ
НАКОПИТЕЛЬНОЙ ЕМКОСТИ
OD 88.9 Uout
Uin ВОДА ОТ ПОТРЕБИТЕЛЯ
Uout ВОДА К ПОТРЕБИТЕЛЮ
ВОЗДУХ К КОНДЕНСАТОРУ
Lh ОТВЕРСТИЯ ДЛЯ ПОДЪЕМА Sc ЗВУКОИЗОЛИРУЮЩИЙ КОЖУХ
Pm
ЗАЩИТНАЯ МЕТАЛЛИЧЕСКАЯ
СЕТКА
St НАКОПИТЕЛЬНАЯ ЕМКОСТЬ
Ep ЭЛЕКТРИЧЕСКИЙ ШКАФ Pu НАСОС
Es ВВОД КАБЕЛЯ ПИТАНИЯ СВОБОДНОЕ ПРОСТРАНСТВО * ОПЦИЯ
