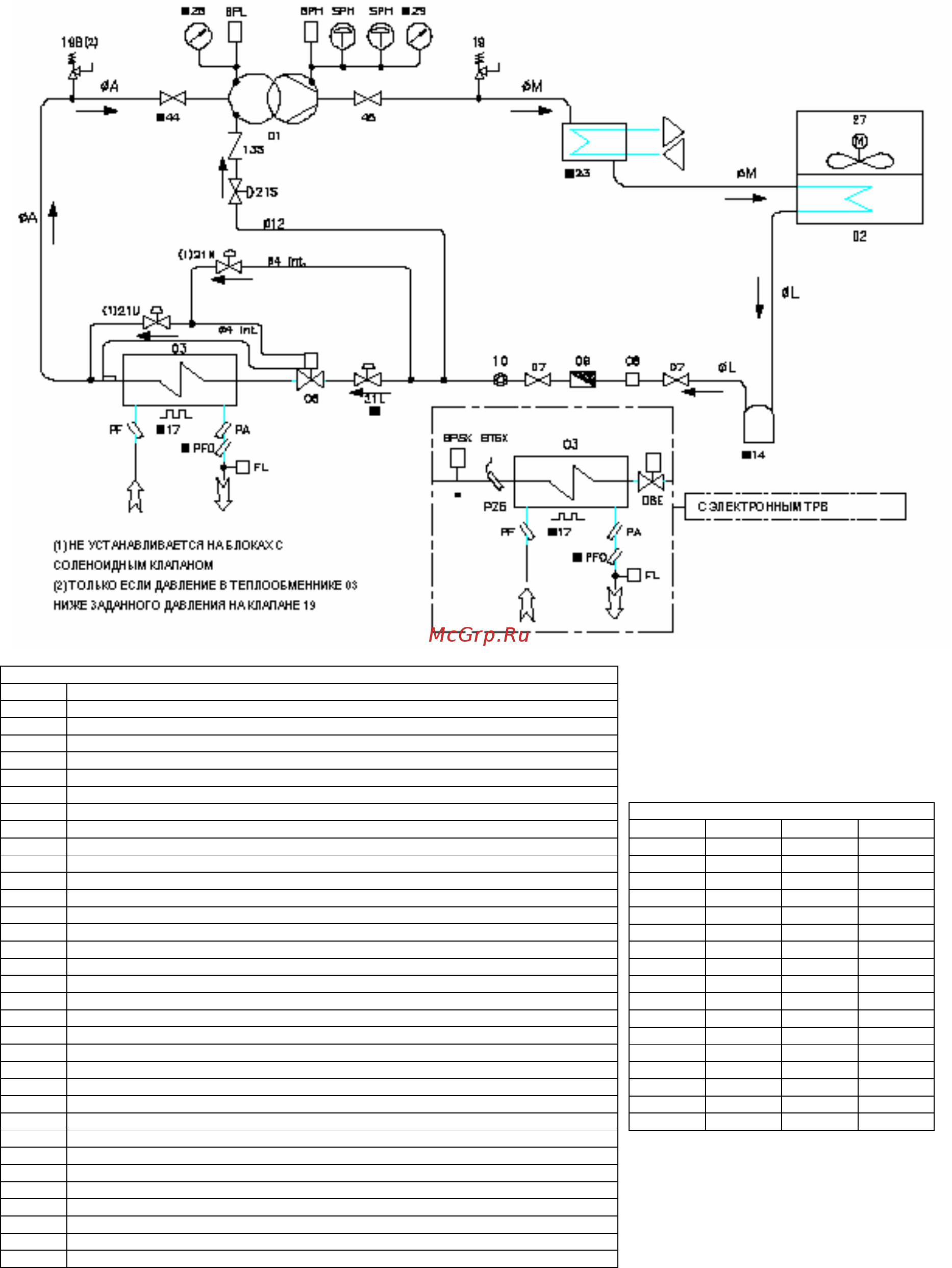

ХОЛОДИЛЬНЫЙ КОНТУР
KAPPA V ECHOS
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
02 КОНДЕНСАТОР
03 ИСПАРИТЕЛЬ
06 КЛАПАН ТЕРМОСТАТА
ОВЕ ЭЛЕКТРОННЫЙ ТРВ
07 КЛАПАН ЖИДКОСТНОЙ ЛИНИИ
08 ЗАРЯДНЫЙ ШТУЦЕР
09 ФИЛЬТР
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
13S ОБРАТНЫЙ КЛАПАН ИНЖЕКТОРА ЖИДКОСТИ В КОМПРЕССОР
14 РЕСИВЕР ЖИДКОСТНОЙ
17 ЭЛЕКТРОНАГРЕВАТЕЛЬ
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
19B ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН НИЗКОГО ДАВЛЕНИЯ
21L КЛАПАН СОЛЕНОИДНЫЙ
21N СОЛЕНОИДНЫЙ КЛАПАН БЛОКИРОВКИ РАСШИРИТЕЛЬНОГО ВЕНТИЛЯ
21S СОЛЕНОИДНЫЙ КЛАПАН ИНЖЕКЦИИ ЖИДКОСТИ В КОМПРЕССОР
21U СОЛЕНОИДНЫЙ КЛАПАН РАСШИРИТЕЛЬНОГО ВЕНТИЛЯ РАБОЧИЙ
23 ПАРООХЛАДИТЕЛЬ
27 ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BP5X ПРЕОБРАЗОВАТЕЛЬ ДАВЛЕНИЯ ЭЛЕКТРОННОГО ТРВ
BPH ПРЕОБРАЗОВАТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPL ПРЕОБРАЗОВАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ
BT5X ТЕРМОДАТЧИК ЭЛЕКТРОННОГО КЛАПАНА
FL РЕЛЕ ПРОТОКА
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
PFO КАРМАН ТЕРМОДАТЧИКА НА ВЫХОДЕ
PZ5 КАРМАН ТЕРМОДАТЧИКА ЭЛЕКТРОННОГО КЛАПАНА
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
ОПЦИЯ
∅A ∅M ∅L
16.1 67 54 28
20.1 76 54 35
27.1 76 54 42
32.2 67 54 28
36.1 89 67 42
36.2 67-76 54 28-35
38.1 89 67 42
40.2 76 54 35
46.2 76 54 35-42
48.1 89 67 54
53.2 76 54 42
60.2 76-89 54-67 42
72.2 89 67 42
74.2 89 67 42
78.2 89 67 42
87.2 89 67 42-54
100.2 89 67 54
80
