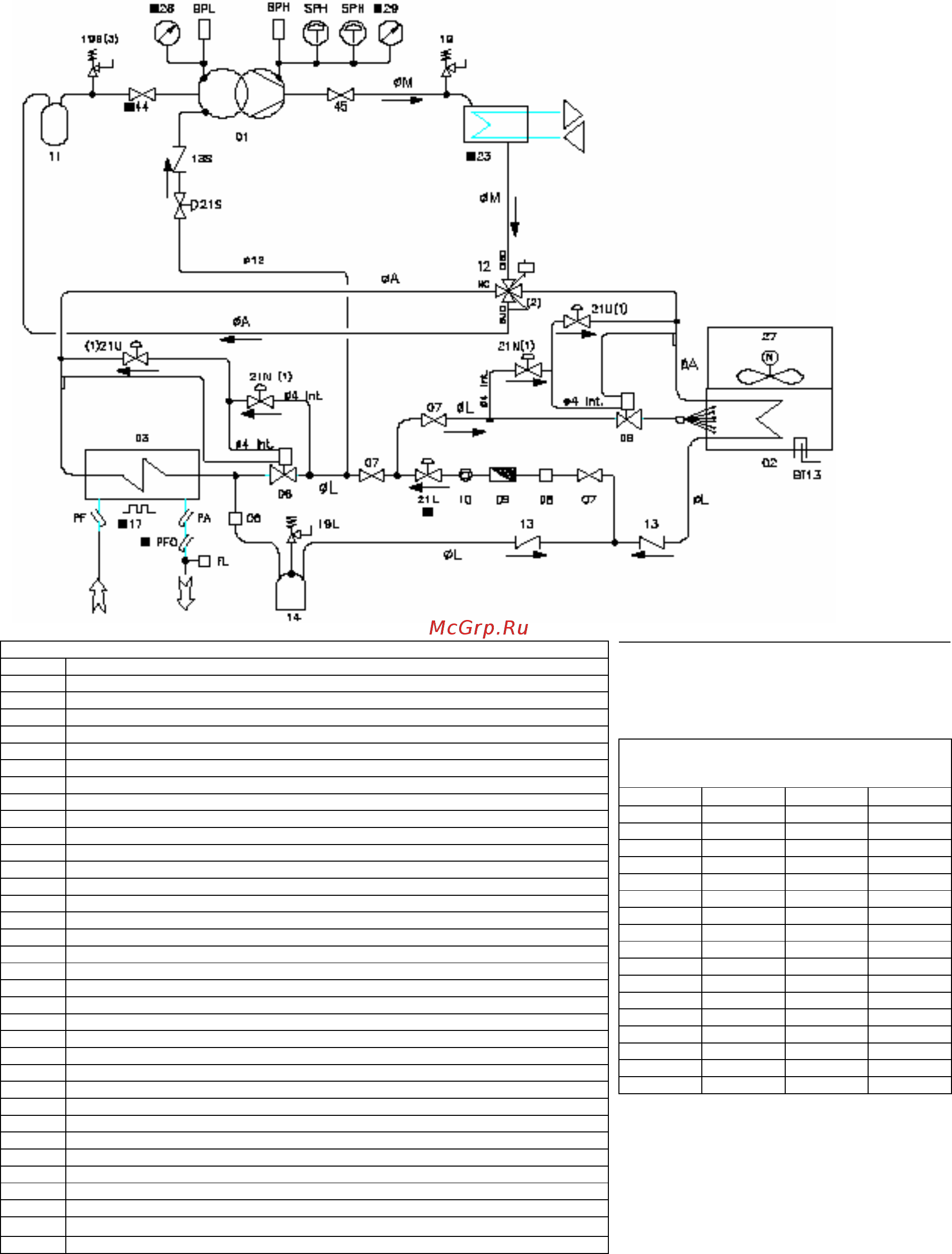

КОНТУР ХЛАДАГЕНТА
KAPPA V ECHOS/HP
НАИМЕНОВАНИЕ
01 КОМПРЕССОР
02 КОНДЕНСАТОР (ИСПАРИТЕЛЬ В ЗИМНЕМ РЕЖИМЕ РАБОТЫ)
03 ИСПАРИТЕЛЬ (КОНДЕНСАТОР В ЗИМНЕМ РЕЖИМЕ РАБОТЫ)
06 КЛАПАН ТЕРМОСТАТА
07 КЛАПАН ЖИДКОСТНОЙ ЛИНИИ
08 ЗАРЯДНЫЙ ШТУЦЕР
09 ФИЛЬТР
10 ИНДИКАТОР НАЛИЧИЯ ВЛАГИ (глазок)
11 БУФЕР НА ЛИНИИ ВСАСЫВАНИЯ
12 КЛАПАН РЕВЕРСА ЦИКЛА
13 ОБРАТНЫЙ КЛАПАН ЖИДКОСТНОЙ ЛИНИИ
13S ОБРАТНЫЙ КЛАПАН ИНЖЕКТОРА ЖИДКОСТИ В КОМПРЕССОР
14 РЕСИВЕР ЖИДКОСТНОЙ
17 ЭЛЕКТРОНАГРЕВАТЕЛЬ
19 ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ВЫСОКОГО ДАВЛЕНИЯ
19B ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН НИЗКОГО ДАВЛЕНИЯ
19L ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН ЖИДКОСТНОГО РЕСИВЕРА
21L КЛАПАН СОЛЕНОИДНЫЙ
21N СОЛЕНОИДНЫЙ КЛАПАН БЛОКИРОВКИ РАСШИРИТЕЛЬНОГО ВЕНТИЛЯ
21S СОЛЕНОИДНЫЙ КЛАПАН ИНЖЕКЦИИ ЖИДКОСТИ В КОМПРЕССОР
21U СОЛЕНОИДНЫЙ КЛАПАН РАСШИРИТЕЛЬНОГО ВЕНТИЛЯ РАБОЧИЙ
23 ПАРООХЛАДИТЕЛЬ
27 ВЕНТИЛЯТОР ЭЛЕКТРИЧЕСКИЙ
28 МАНОМЕТР НИЗКОГО ДАВЛЕНИЯ
29 МАНОМЕТР ВЫСОКОГО ДАВЛЕНИЯ
44 ЗАПОРНЫЙ ВЕНТИЛЬ НИЗКОГО ДАВЛЕНИЯ
45 ЗАПОРНЫЙ ВЕНТИЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPH ПРЕОБРАЗОВАТЕЛЬ ВЫСОКОГО ДАВЛЕНИЯ
BPL ПРЕОБРАЗОВАТЕЛЬ НИЗКОГО ДАВЛЕНИЯ
BT13 ДАТЧИК ТЕРМОСТАТА ТЕПЛООБМЕННИКА
FL РЕЛЕ ПРОТОКА
PA КАРМАН ТЕРМОДАТЧИКА ХОЛОДНОЙ ВОДЫ
PF КАРМАН ТЕРМОДАТЧИКА НА ВХОДЕ
PFO КАРМАН ТЕРМОДАТЧИКА НА ВЫХОДЕ
SPH РЕЛЕ ВЫСОКОГО ДАВЛЕНИЯ
(1) НЕ УСТАНАВЛИВАЕТСЯ НА БЛОКАХ С
СОЛЕНОИДНЫМ КЛАПАНОМ
(2) ТОЛЬКО ЕСЛИ ДАВЛЕНИЕ В
ТЕПЛООБМЕННИКЕ 03 НИЖЕ ЗАДАННОГО
ДАВЛЕНИЯ НА КЛАПАНЕ 19
ОПЦИЯ
∅A ∅M ∅L
16.1 67 54 28
20.1 76 54 35
27.1 76 54 42
32.2 67 54 28
36.1 89 67 42
36.2 67-76 54 28-35
38.1 89 67 42
40.2 76 54 35
46.2 76 54 35-42
48.1 89 67 54
53.2 76 54 42
60.2 76-89 54-67 42
72.2 89 67 42
74.2 89 67 42
78.2 89 67 42
87.2 89 67 42-54
100.2 89 67 54
