Blue Box KAPPA V ECHOS 16.1 [78/83] Наружные размеры вес и гидравлические соединения
![Blue Box KAPPA V ECHOS 40.2 [78/83] Наружные размеры вес и гидравлические соединения](/views2/1427424/page78/bg4e.png)

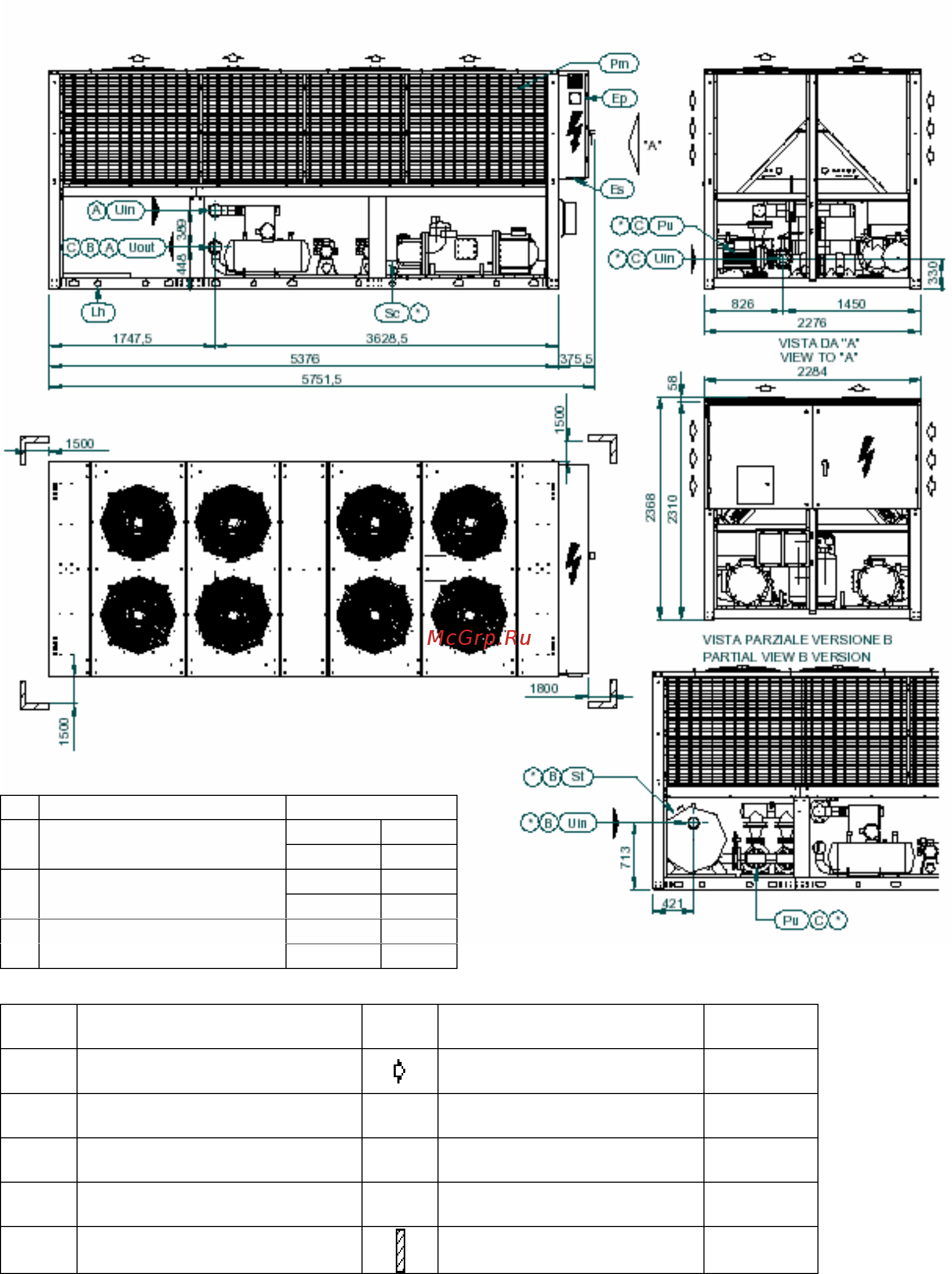

НАРУЖНЫЕ РАЗМЕРЫ, ВЕС И ГИДРАВЛИЧЕСКИЕ СОЕДИНЕНИЯ
KAPPA V ECHOS CH-HP-LN-SLN-ST – Модель 46.2 – 53.2
ВАРИАНТ КОННЕКТОР
OD139.7 Uin
A БАЗОВЫЙ ВАРИАНТ
OD139.7 Uout
G4"F Uin
B
ВАРИАНТ ST С
НАКОПИТЕЛЬНОЙ ЕМКОСТЬЮ
OD139.7 Uout
G4"F Uin
C
ВАРИАНТ ST БЕЗ
НАКОПИТЕЛЬНОЙ ЕМКОСТИ
OD139.7 Uout
Uin ВОДА ОТ ПОТРЕБИТЕЛЯ
Uout ВОДА К ПОТРЕБИТЕЛЮ
ВОЗДУХ К КОНДЕНСАТОРУ
Lh ОТВЕРСТИЯ ДЛЯ ПОДЪЕМА Sc ЗВУКОИЗОЛИРУЮЩИЙ КОЖУХ
Pm
ЗАЩИТНАЯ МЕТАЛЛИЧЕСКАЯ
СЕТКА
St НАКОПИТЕЛЬНАЯ ЕМКОСТЬ
Ep ЭЛЕКТРИЧЕСКИЙ ШКАФ Pu НАСОС
Es ВВОД КАБЕЛЯ ПИТАНИЯ СВОБОДНОЕ ПРОСТРАНСТВО * ОПЦИЯ
78
