Внимание: при проведении монтажных работ запрещается пользоваться открытым пламенем в
пределах корпуса установки, а также вблизи нее.
РЕЛЕ ПРОТОКА ВОДЫ
- Очистить трубопроводы, на которых будет монтироваться реле протока, от загрязнений и от
агнитных частиц (сварочный скрап). Для предотвращения турбулентности потока необходимо,
Соединить Т-образный металлический штуцер
(на нем установлено реле) со штуцером выхода воды
з испарителя, обозначенным:
6.5 РЕКОМЕНДАЦИИ ПО МОНТАЖУ
м
чтобы перед реле и после него был прямой участок трубы длиной не менее 5 диаметров трубы.
-
и
Для исключен я утечки, необходимо уплотнить соединения при помощи ефлона.
В установках несколькими испарителями, реле устанавли ается только на одном из ни .
и т
с в х

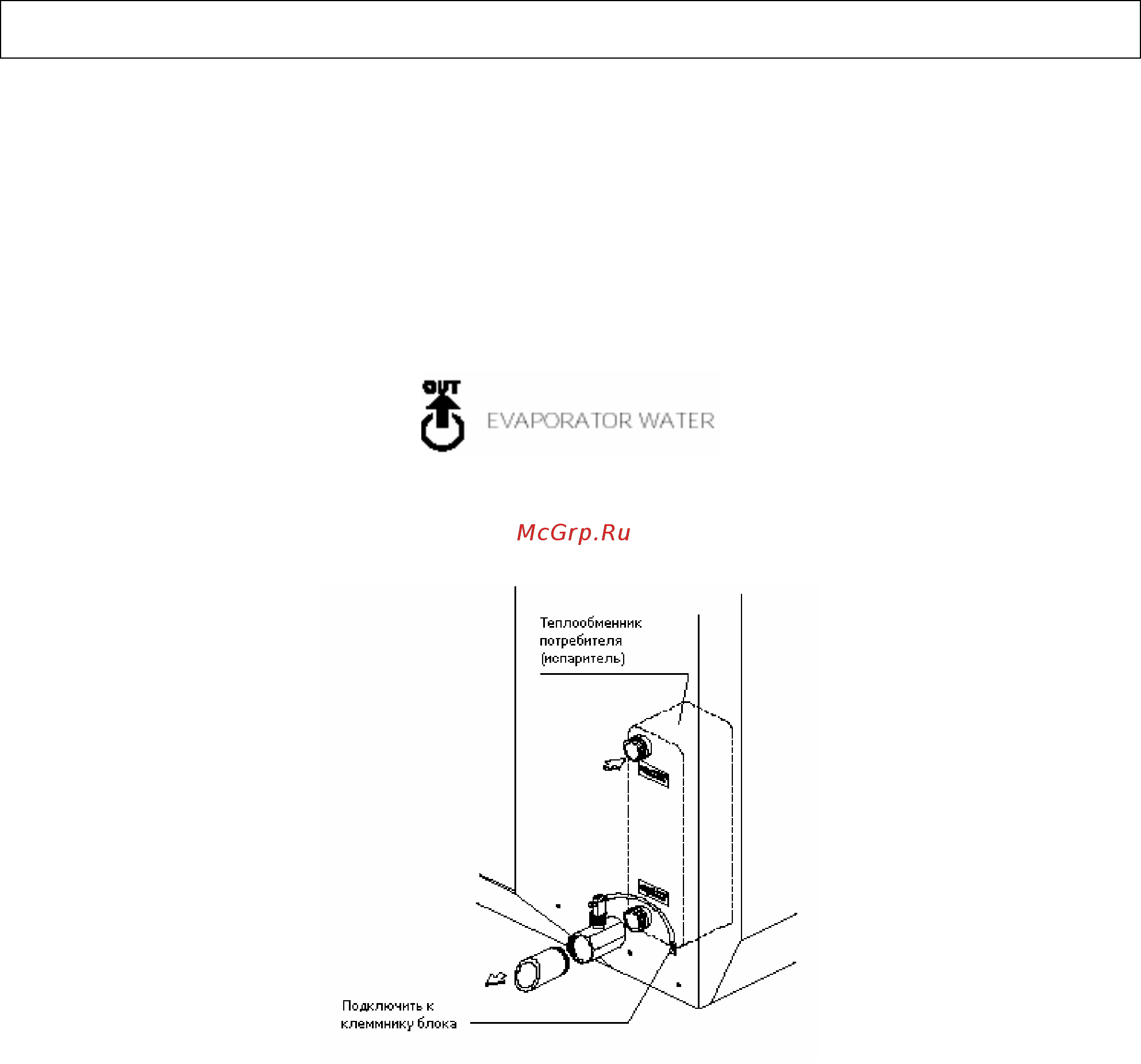

Рис. 6
- Реле протока закрепляется на Т-образном коннекторе при помощи соединительной пластиковой
гайки. Направление стрелки на верхнем торце должно совпадать с направлением потока воды. Не
абудьте установить уплотнительное колечко под гайку. Колечко поставляется в пластиковом пакете
ля защиты штока реле.
Реле при необходимости снимается после отвинчивания пластиковой гайки. При установке его
братно проверьте правильность
з
д
- Подключить трубки контура к Т-образному коннектору. Кабель
реле подключить к зажимам 1-14 на
клеммнике, как показано на электросхеме.
-
о положения уплотнительного кольца (см. рис. 7).
33
