C.I.B. UNIGAS - M039166ND
13

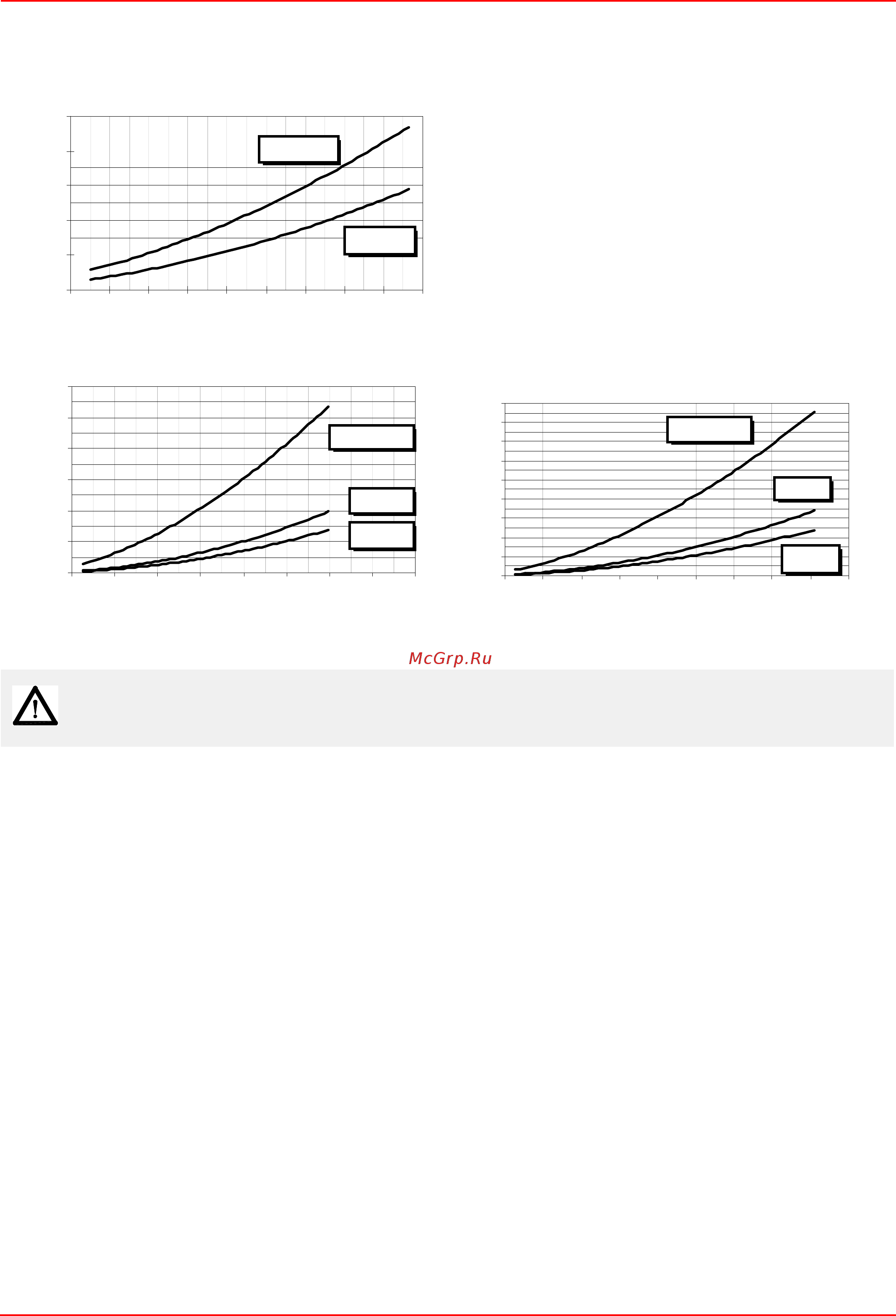

Кpивые соотношения “давление газа в сети - pасход газа”
ДАВЛЕНИЕ ГАЗА
В СЕТИ, мбар
HP60 MG.xx...VS....
РАСХОД ГАЗА Стм
3
/час
ДАВЛЕНИЕ ГАЗА
В СЕТИ, мбар
HP72 MG.xx...VS....
РАСХОД ГАЗА Стм
3
/час
HP73 MG.xx...VS....
РАСХОД ГАЗА Стм
3
/час
Внимание: на абсциссе указывается значение расхода газа, на ординате - соответствующее значение
давления в сети без учета давления в камере сгорания. Чтобы определить минимальное давление на
входе газовой рампы, необходимое для получения требуемого расхода газа, необходимо суммировать
давление газа в камере сгорания и значение, вычисленное на ординате.
0
10
20
30
40
50
30 40 50 60 70 80 90 100 110 120
Rp 2" (50)
DN65
0
10
20
30
40
50
60
25 50 75 100 125 150 175 200 225
Rp 2" (50)
DN80
DN65
0
10
20
30
40
50
60
70
80
90
25 50 75 100 125 150 175 200 225 250
Rp 2" (50)
DN80
DN65
