C.I.B. UNIGAS - M039166ND
27
Регулирование - общее описание
Регулирование расхода воздуха и топлива выполняется сначала на максимальной мощности (большое пламя), воздействуя
соответственно на воздушную заслонку и варьируемый сектор
z Проверить, что параметры продуктов сгорания находятся в рамках рекомендуемых предельных значений.
z Проверить расход газа с помощью счетчика или, если это невозможно сделать, проверить давление на голове сгорания с
помощью дифференциального манометра, как описано в параграфе “Измерение давления в голове сгорания” íà ñòð 24.
z Затем, отрегулировать мощность на всех промежуточных точках между минимальной и максимальной, настроив рабочую
кривую с помощью пластинки варьируемого сектора. Варьируемый сектор закрепляет соотношение воздух/газ в этих
точках, регулируя открытие - закрытие дроссельного газового клапана.
z И в конце, определить мощность в режиме малого пламени, воздействуя на микровыключатель малого пламени
сервопривода, избегая того, чтобы мощность в режиме малого пламени была слишком высокой или, чтобы температура
уходящих газов была слишком низкой, что привело бы к образованию конденсата в дымоходе.
Регулировка при работе на газе
1 Настроить работу горелки, выбрав GAS с помощью переключателя СМ горелки (имеющегося на панели управления
горелки - на стр 34;
2 Проверьте направление вращения двигателя вентилятора.
3 Клапаны Dungs MB-DLE :Регулировка газового клапана выполняется при помощи регулятора RP после ослабления на
несколько оборотов стопорного винта VB. При откручивании регулятора RP клапан открывается, при закручивании -
закрывается. Для регулировки быстрого срабатывания снять колпачок
T, перевернуть его и вдеть на ось VR
соответствующим пазом, расположенным сверху.
N.B.: Винт VSB должен сниматься только для замены катушки.
4 Перед розжигом горелки, для достижения положения большого пламени в полной безопасности, перевести кулачок
большого пламени сервопривода, в положение соответствующее положению кулачка малого пламени (с тем, чтобы
горелка работала на малой мощности).
5 запустить горелку
с помощью ряда термостатов; подождать пока завершится фаза предварительной продувки и
запустится горелка;
6 вывести горелку в режим большого пламени, с помощью термостата ТАВ (термостат большого/малого пламени - см.
"Электрические Схемы"), по модулирующим горелкам обратиться к соответствующему параграфу .
7 Затем, постепенно сдвигать микровыключатель большого пламени сервопривода в сторону наращивания мощности до
тех пор, пока он не достигнет положения большого пламени, при этом все время необходимо контролировать значения
выбросов продуктов сгорания и возможно подачу газа с помощью стабилизатора, встроенного в клапанную группу, а
воздух - с помощью кулачка с прорезью (см. следующие пункты) .
8 перейти к регулировкам по воздуху и газу: все время сверяться с
анализами уходящих газов, во избежание горения с
недостатком воздуха, необходимо увеличивать подачу воздуха, в зависимости от изменения расхода газа, выполненного
согласно нижеуказанной процедуре;
9 Отрегулировать расход газа в режиме большого пламени на значения требуемые котлом/потребителем, воздействуя
на стабилизатор давления, встроенный в клапанную группу:
-Клапаны Dungs MB-DLE: При ввинчивании расход при зажигании уменьшается, при
отвинчивании - расход при
зажигании увеличивается.Не регулируйте винт VR при помощи отвёртки. Стабилизатор давления регулируется при
Siemens SQM10
Siemens SQM40

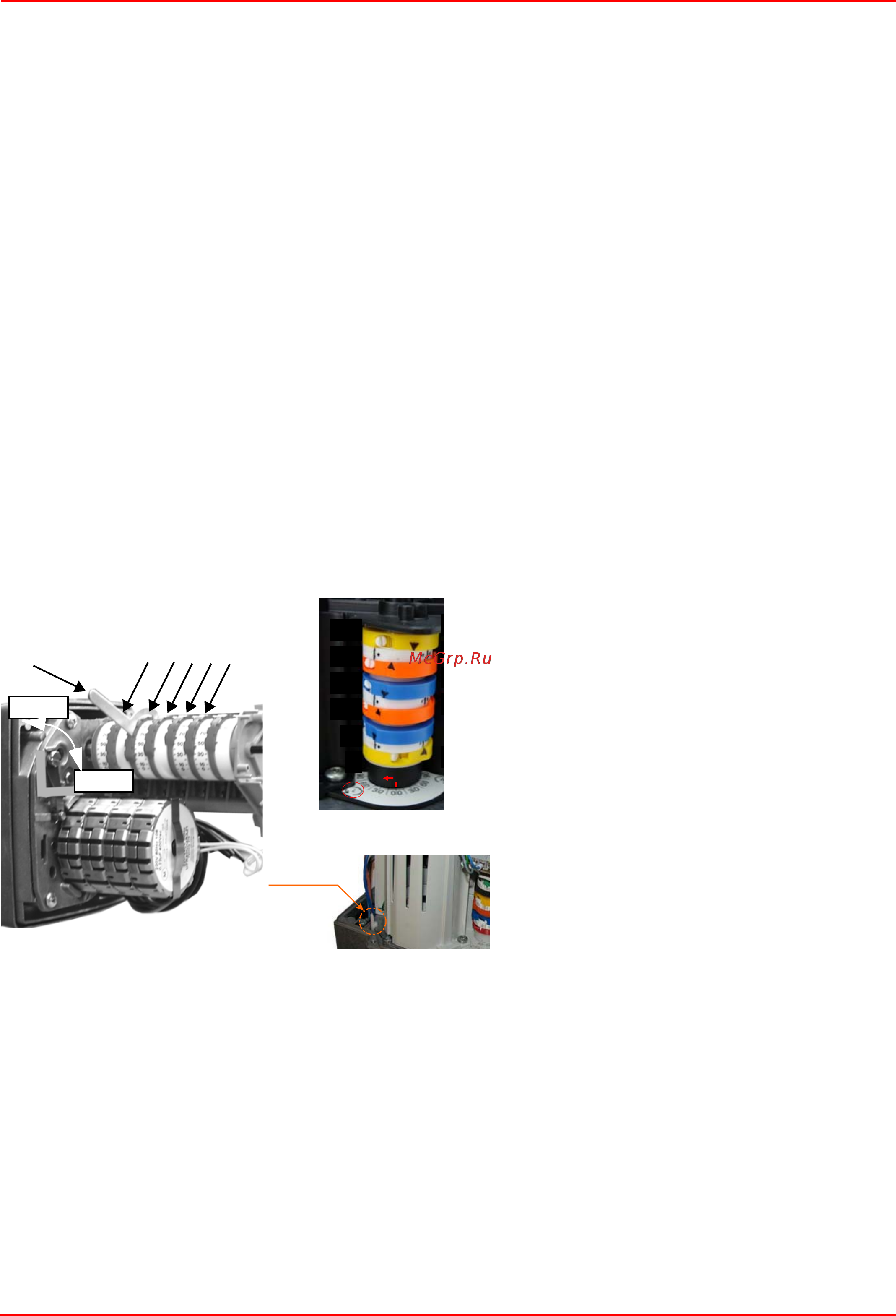

Описание кулачков сервопривода
I Большое пламя
II Пауза и Розжиг
III Малое пламя при работе на газе
IV Малое пламя при работе на жидком топливе
V ограничение опережения сервопривода (SQM10)
VI ограничение опережения сервопривода (SQM40)
C ключик для регулировки кулачков
MAN
AUTO
I
II III IV
V
C
mensions
Dimensions
SQM4...
I
III
II
IV
V
VIVI
V
IV
II
III
I
MAN-AUTO
