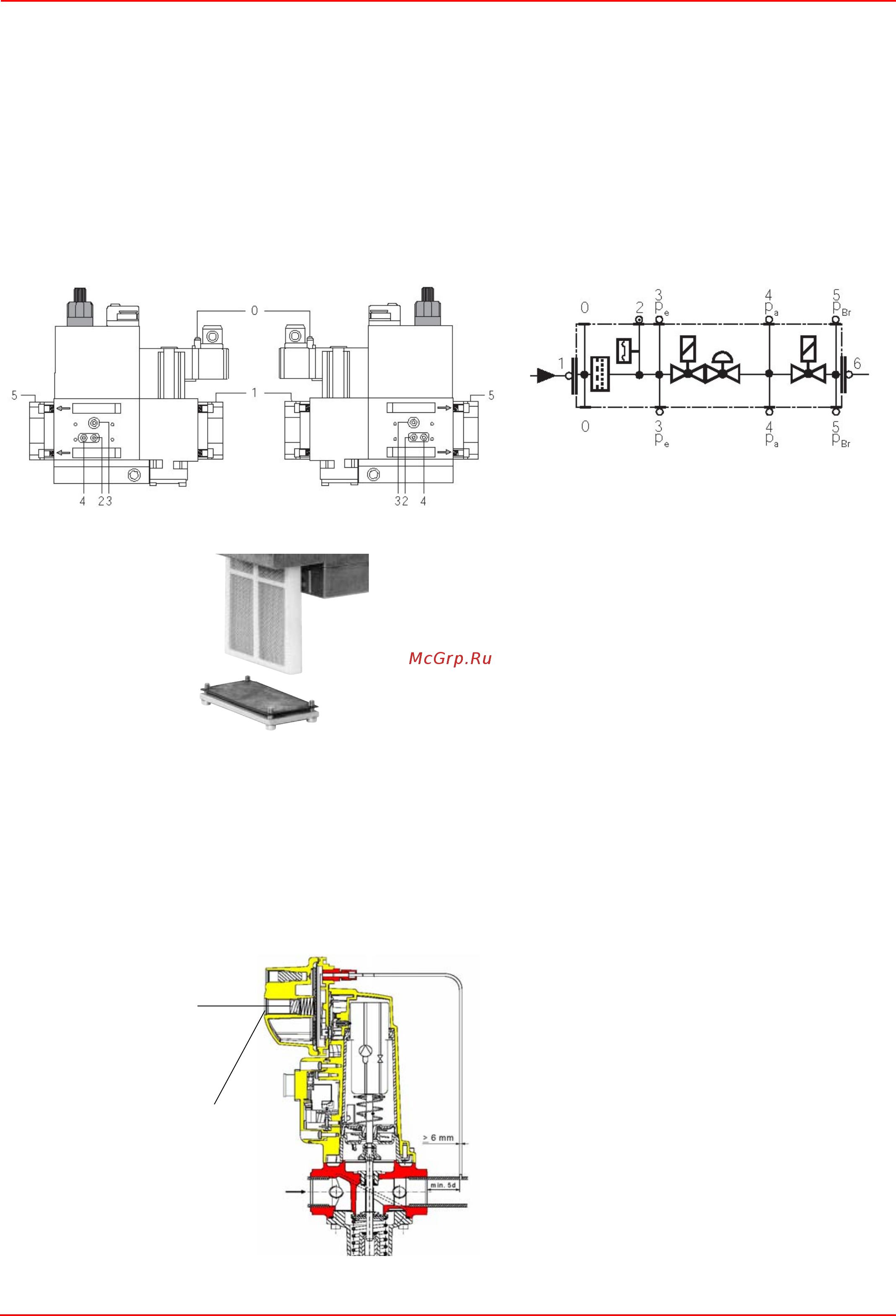

![CIB Unigas Tecnopress HP60 MG.PR.S.RU.VS.0.65 [47/75] Замена пружины исполнительного механизма siemens skp](/views2/1433446/page47/bg2f.png)
C.I.B. UNIGAS - M039166ND
47
Разборка фильтра DUNGS MB-DLE 415 - 420 B01 1” 1/2 - 2”
z Проверять фильтр по меньшей мере раз в год!
z Менять фильтр, если разница давления между точками 1 и 2 Δp> 10 мбар.
z Менять фильтр, если разница давления между точками 7 и 12 с момента последней проверки удвоилась.
Замена фильтра может выполняться без замены корпуса.
1 Прервать приток газа, закрывая ручной отсекающий кран.
2 Снять винты A ÷ D.
3 Заменить патрон фильтра Е.
4 Поставить на место корпус фильтра, завинтить и затянуть винты A÷D, не перетягивая.
5 Выполнить функциональную проверку герметичности, p
max.
= 360 мбар.
6 Обратить внимание на то, чтобы внутрь клапана не попадала грязь
Замена пружины исполнительного механизма Siemens SKP
Для того, чтобы заменить пружину, входящую в комплект исполнительного механизма Siemens SKP, действовать следующим
образом:
1 Снять осторожно защитный колпачок 1.
2 Снять пружину "настройки номинального значения" 3.
3 Заменить пружину 3.
4 Осторожно вставить пружину. Произвести монтаж правильно!
5 Установить на место защитную крышку..
Рис. 32
Рис. 33
Рис. 34
B
A
C
D
E
1
3
Исполнительный механизм
"SKP"
