C.I.B. UNIGAS - M039166ND
44
большом пламени; спустя несколько секунд начинается работа на 2-х ступенях и горелка автоматически устанавливается
на работу на малом или большом пламени, в зависимости от потребностей системы. Работа на большом/малом пламени
сигнализируется включением/затуханием индикатора G на графической панели.
Функциональная работа на дизельном топливе
z Запускается двигатель вентилятора и начинается фаза предварительной вентиляции. Так как предварительная
вентиляция должна проходить при максимальном расходе воздуха, электронный блок контроля дает команду на открытие
сервопривода и, только тогда, когда достигается положение максимального открытия, начинает отсчет времени
предварительной вентиляции, которое равно 36 секундам. По завершении времени предварительной вентиляции,
сервопривод приводится в положение пуска
для работы на дизельном топливе, и как только он достигает этого
положения, вводится в действие запальный трансформатор (о чем сигнализирует индикатор I на графической панели).
Спустя 2 секунды после открытия дизельного клапана, запальный трансформатор исключается из контура и индикатор
гаснет.
z Таким образом, горелка оказывается включенной, одновременно сервопривод доводится до положения работы на
большом пламени; спустя несколько секунд начинается работа на 2-х ступенях и горелка автоматически устанавливается
на работу на малом или большом пламени, в зависимости от потребностей системы. Работа на большом/малом пламени
сигнализируется включением/затуханием индикатора G на графической панели.

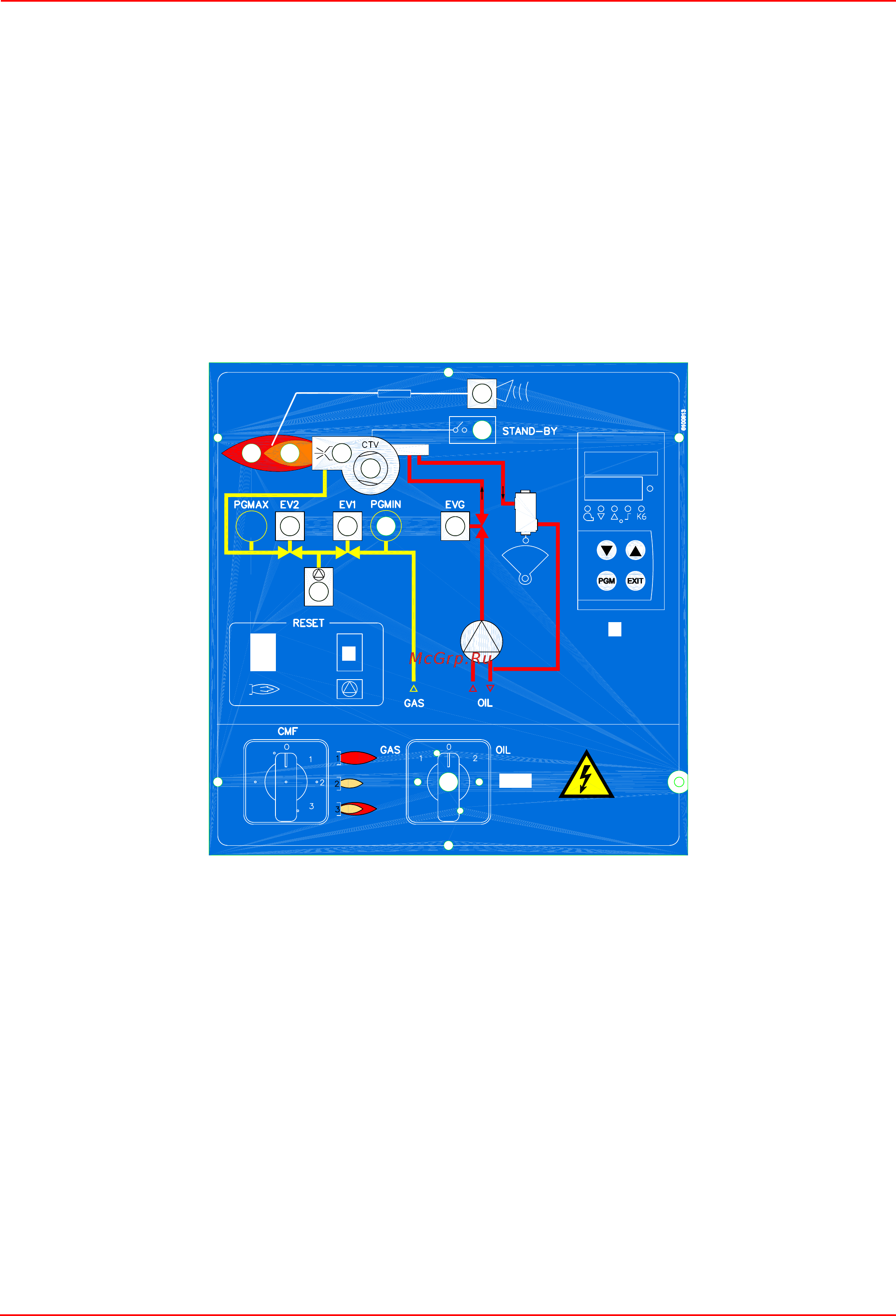

Лицевая панель
электрощита
Описание
А режим большого пламени
В режим малого пламени
С запальный трансформатор
CM главный выключатель/переключатель топлива
D срабатывание термореле двигателя вентилятора
Е аварийная блокировка горелки
F режим выжидания горелки
G открытие клапана EV1
Н открытие клапана EV2
I разр. сигнал реле давления газа
L работа электроклапана топлва
М аварийная блокировка блока контроля герметичности (при наличии)
N кнопка разблокировки электронного блока контроля пламени
O кнопка разблокировки блока контроля
герметичности (только горелки, оснащенные электронными блоками Siemens LDU)
P модулятор
A
B
C
D
E
CM
F
G
HI
L
M
N
O
P
