C.I.B. UNIGAS - M039166ND
45
Запуск горелки с плавным увеличением мощности
Первый розжиг горелки (вначале холодного сезона) должен происходить при медленном
разогреве котла. По этой причине, внутри встроенного или отдельно стоящего от горелки
электрощита (в зависимости от заказа клиента) установлены компоненты, которые позволяют
программировать время нахождения горелки в режиме малого пламени. Эта особенность
достигается с помощью применения селекторного 4-х позиционного переключателя CMF и 3-х
широкодиапазонных
таймеров, настраиваемых на время в диапазоне от 0,5 сек. до 10 часов и
более.
Напримаер:
Горелка выполняет обычный цикл розжига, после розжига, сервопривод начинает открываться
(увеличивает мощность) вплоть до срабатывания ограничительного кулачка IV, настроенного
примерно на 5° больше значения кулачка малого пламени III .
В зависимости от положения переключателя CMF, выполняются следующие функции :
поз. 0: при включенной горелке сервопривод остается
неподвижным в находящемся положении
поз. 1: горелка выводится и остается в режиме большого пламени
поз. 2: горелка выводится и остается в режиме малого пламени
поз. 3: при включеной горелке система работает в режиме с модулятором (RWF40 / TAB)
поз. 4: при включенной горелке очень медленно наращивается мощность, в зависимости от времени, заданного на трех
таймерах: (KT1, KT2 и КT3).
Таймер KT1: позволяет задавать
время ВКЛ сервопривода (îбычно 1 секунда)
Таймер KT2: позволяет задавать время ВЫКЛ сервопривода
Таймер KT3: позволяет задавать общее время перехода сервопривода с режима малого пламени на режим большого
пламени - до полного его открытия (90°)
Время ВКЛ сервопривода = 1 секунда è Установить шкалу 0.1÷1 секунд и курсор на 10 для таймера KT1
Время ВЫКЛ сервопривода = 3 минуты è Установить шкалу 1÷10 минут и
курсор на 3 для таймера KT2
Таким образом, сервопривод будет двигаться примерно на 3° в течение одной секунды и затем будет стоять на месте в
течение трех минут. Для перехода с 30° до 90° использует примерно 1 час.
Задать дляI таймера KT3 время примерно в 1 час. По истечении этого времени функция дезактивируется. Горелка будет
работать под управлением регулятора Siemens RWF40 (если
горелка модулирующая) или термостата “Большое/Малое
пламя” TAB (если горелка прогрессивная).
УСТАНОВКА ФУНКЦИИ ТАЙМЕРА KT1 (MAR1) ВРЕМЯ “ВКЛ” СЕРВОПРИВОДА
УСТАНОВИТЬ НА ШКАЛЕ 0,1-1сек., УСТАНОВИТЬ КУРСОР НА 10
УСТАНОВКА ФУНКЦИИ ТАЙМЕРА KT2 (MAR1) ВРЕМЯ “ВЫКЛ” СЕРВОПРИВОДА
УСТАНОВИТЬ НА ШКАЛЕ 1-10 минутI
КУРСОР
ВРЕМЯ “ВЫКЛ”
ВРЕМЯ ПОЛНОГО ЦИКЛА СЕРВОПРИВОДА МЕЖДУ 30°
и 90°
1
1 мин 20 мин
2
2 мин 40 мин
3
3 мин
1 час
4
4 мин
1.3часа
5
5 мин
1.6 часа
6
6 мин
2 часа
7
7 мин
2.16 часа
8
8 мин
2.3 часа
9
9 мин
3 часа
10
10 мин
3.3 часа
ДЛЯ БОЛЕЕ ДЛИТЕЛЬНОГО ВРЕМЕНИ: УСТАНОВИТЬ ШКАЛУ 6 ÷ 60 мин;
КУРСОР ВРЕМЯ “ВЫКЛ”
ВРЕМЯ ПОЛНОГО ЦИКЛА СЕРВОПРИВОДА МЕЖДУ 30°
и 90°
16 мин ~2 часа
2 11.4 мин ~3.8 часа
3 16.8 мин ~5.6 часа
4 22.2 мин ~7.4 часа
5 27.6 мин ~9.2 часа
633 мин 11 часа
УСТАНОВКА ФУНКЦИИ ТАЙМЕРА KT3 (MAR1) ВРЕМЯ ИСКЛЮЧЕНИЯ ЦИКЛА
И ПОДКЛЮЧЕНИЕ МОДУЛЯЦИИ
ГОРЕЛКИ
IУСТАНОВКА ВРЕМЕНИ НА ШКАЛЕ: установить шкалу 1 ÷ 10 час.
Расположить курсон на значении максимально требуемого времени (например: 1 = 1 час, 2 = 2 часа, в зависимости
от общего времени цикла сервопривода, выбранного с помощью таймеров КТ1 - КТ2).

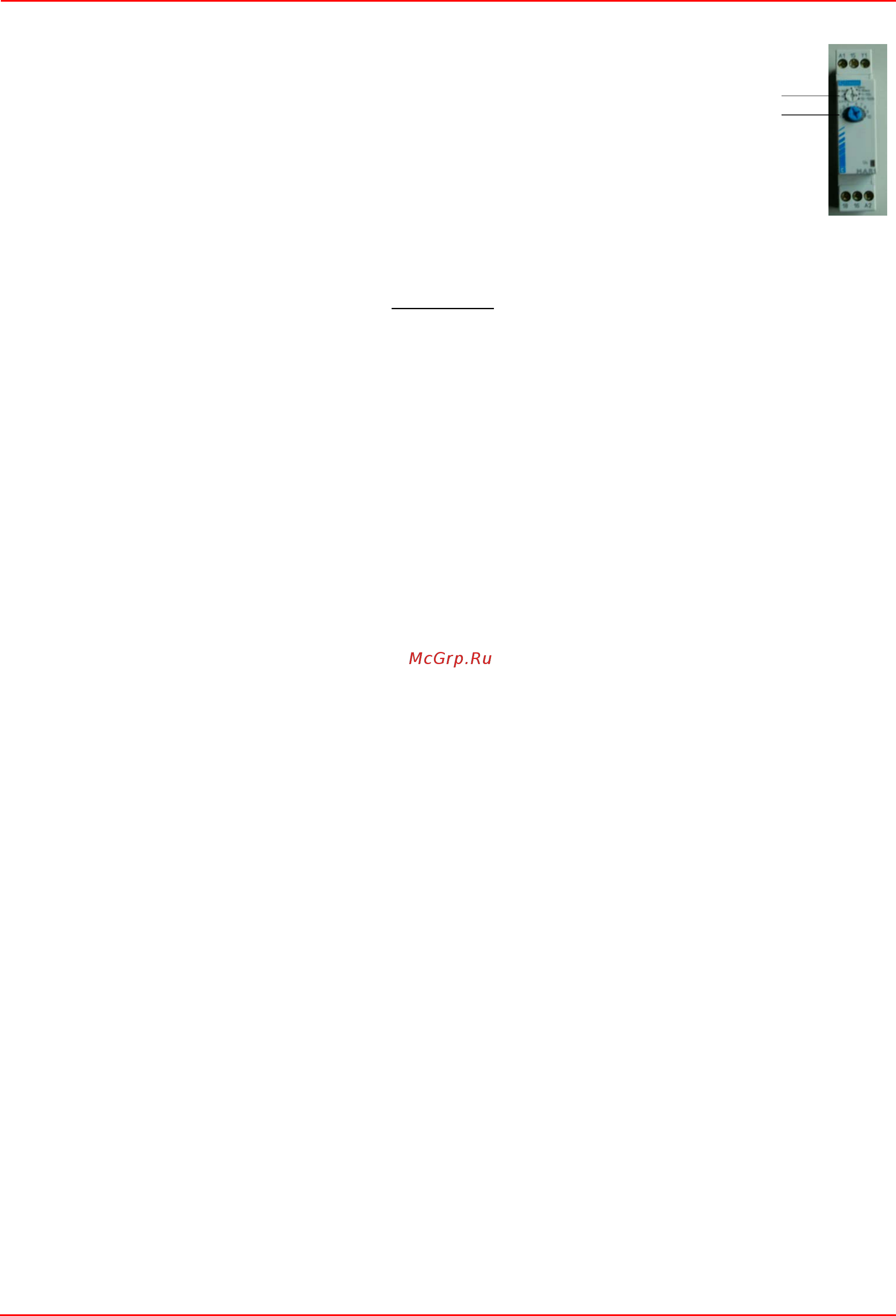

шкала
курсор
ТАЙМЕР
MAR1
