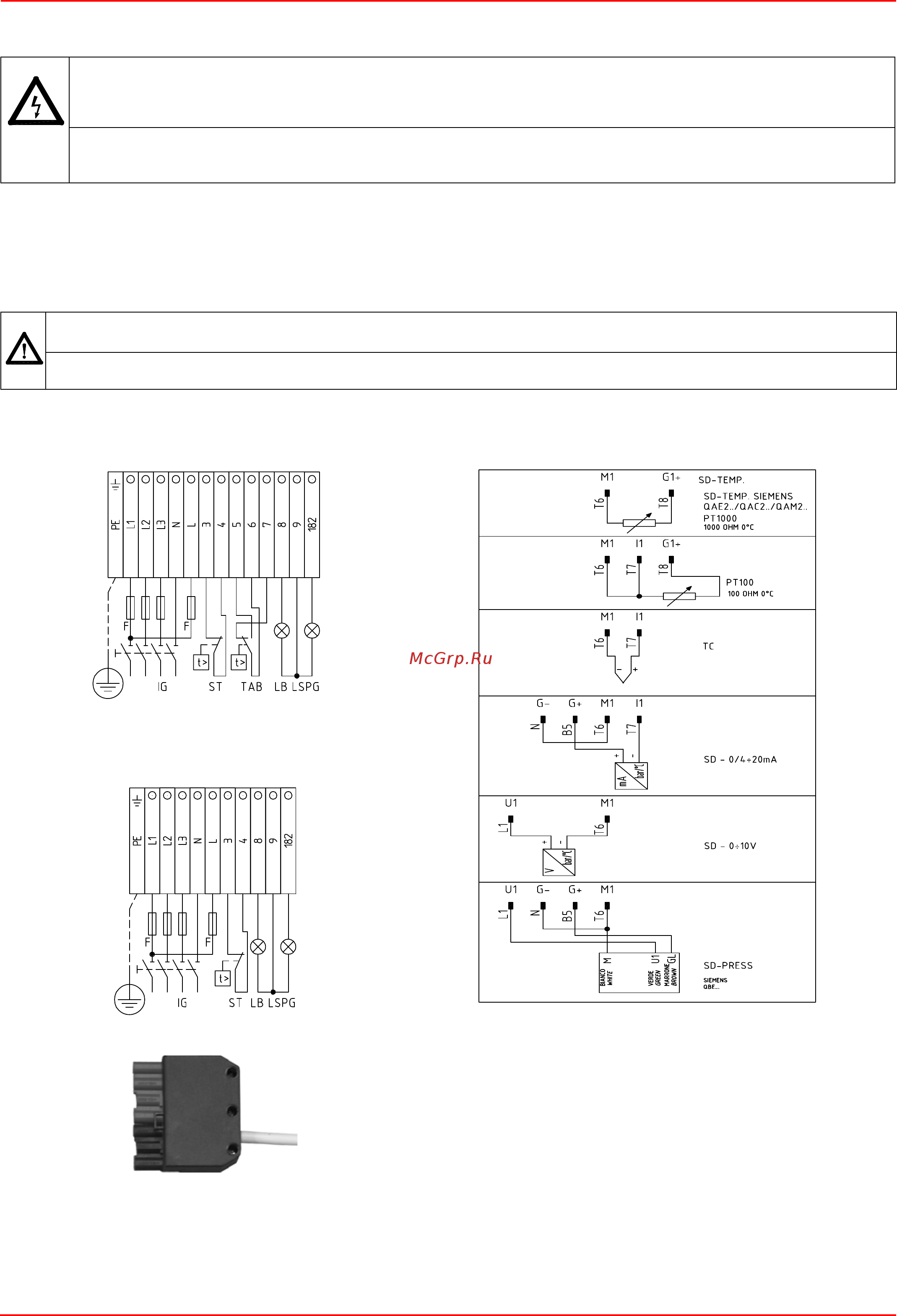

СХЕМА ЭЛЕКТРИЧЕСКИХ ПОДКЛЮЧЕНИЙ

Для выполнения подключений действуйте следующим образом:

1). Снимите крышку электрощита горелки, открутив стопрные винты;

2). Выполните электрические подсоединения к клеммной коробке питания, в соответствии со схемами, данными ниже;

3). Проверьте направление вращения двигателя вентилятора и двигателя насоса (см. следующий параграф);

4). Установите на место крышку электрощита.

В том случае, если горелки заказываются без

печатной платы, следовать нижеследующим схемам.

СОБЛЮДАЙТЕ ОСНОВНЫЕ ПРАВИЛА БЕЗОПАСНОСТИ, УБЕДИТЕСЬ В ПОДСОЕДИНЕНИИ ЗАЗЕМЛЕНИЯ К

СИСТЕМЕ, ПРИ ПОДСОЕДИНЕНИИ БУДЬТЕ ВНИМАТЕЛЬНЫ И НЕ ПОМЕНЯЙТЕ МЕСТАМИ ФАЗУ И

НЕЙТРАЛЬ, ПОДГОТОВЬТЕ ДИФФЕРЕНЦИАЛЬНЫЙ, ТЕРМОМАГНИТНЫЙ ВЫКЛЮЧАТЕЛЬ, ПОДХОДЯЩИЙ

ДЛЯ ПОДКЛЮЧЕНИЯ К СЕТИ.

ВНИМАНИЕ: прежде, чем выполнять электрические подключения, убедитесь в том, что выключатель

системы установлен в положение “

ВЫКЛ” , а главный выключатель горелки тоже находится в положении

0 (OFF - ВЫКЛ). Прочитайте внимательно главу “ПРЕДУПРЕЖДЕНИЯ”, в части “Электрическое питание”.

ВНИМАНИЕ: на горелке установлена перемычка между клеммами 6 и 7. В случае подсоединения термостата

большого/малого пламени уберите данную перемычку перед подсоединением термостата.

ВАЖНО: Присоединяя электрические провода в клеммной коробке, убедитесь, что провод заземления

длиннее проводов фазы и нейтрали.

Прогрессивные горелки

Соединение датчиков

Рис. 16

Направление вращения двигателя вентилятора и

двигателя насоса

После завершения выполнения электрических соединений

горелки проверьте направление вращения двигателя

вентилятора. Двигатель должен вращаться в направлении,

указанном на корпусе. В случае неправильного вращения

инвертируйте трехфазное питание и вновь проверьте

направление вращения двигателя.

ПРИМЕЧАНИЕ: горелки рассчитаны на трёхфазное питание

400 В; в случае использования трёхфазного питания 230 В

необходимо изменить электрические соединения внутри

клеммной коробки электродвигателя и

заменить термореле.

Модулирующие горелки

подсоединение датчиков с помощью 7-ми полюсного

соединительного разъема (Рис. 16), для подключений

смотрите
