C.I.B. UNIGAS - M039166ND
50

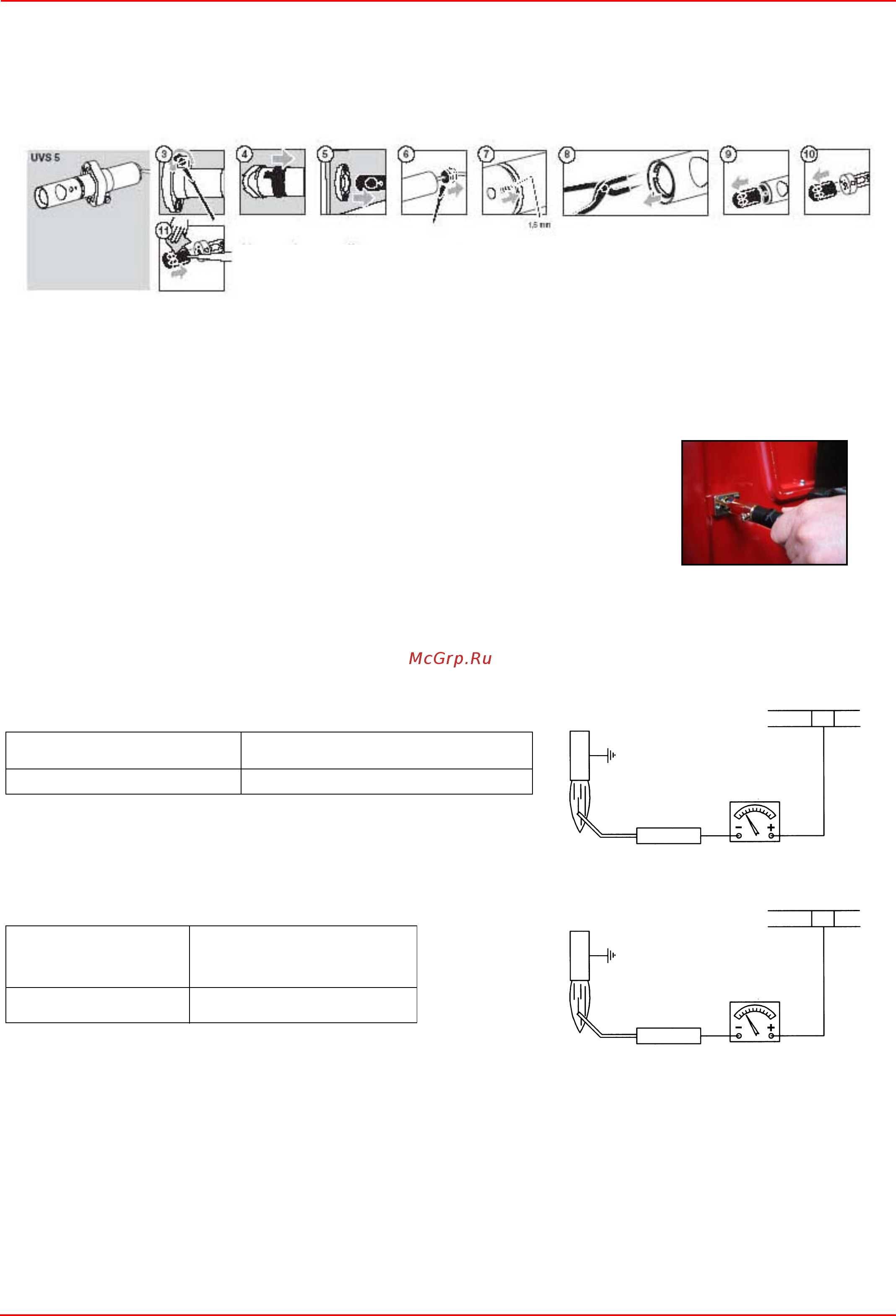

Техническое обслуживание фотоэлемента (Krom-Schroeder UVS)
Замена фотоячейки приблизительно через 10000 часов работы (около 1 года) фотоячейка в фотодатчике должна быть
заменена, поскольку выработан её ресурс:
1 Установку отключить от напряжения с созданием видимого разрыва цепи.
2 Перекрыть подачу газа.
Сборка в обратном направлении.
Расцветка проводов (
фотоэлемента Krom-Schroeder UVS) :
1 = коричневый, 2 = белый, 3 = зеленый,
N.B. UVS 5 заземлять не требуется. (См. Пpиложение).
Чистка и замена фотоэлемента контроля пламени (Siemens QRA)
Для чистки/замены фотоэлемента действовать следующим образом:
1) убрать напряжение со всей системы;
2) прервать подачу то
п
ли
ва
;
3) вынуть фотоэлемент из его гнезда, как это указано на рисунке;
4) почистить его, если он загрязнен, не прикасаясь к светоулавливающей части голыми руками;
5) при необходимости заменить светоулавливающую часть;
6) вставить фотоэлемент в гнездо.
Проверка тока ионизации
Чтобы проверить ток у контрольного фотоэлемента, следуйте схемам на Рис. 40 - Рис. 41. Если электрический импульс ниже
указанного значения, проверьте положение контрольного фотоэлемента, электрические соединения и, при необходимости,
замените электрод.
Сезонная остановка
Для того, чтобы отключить горелку на летний период, действовать следующим образом:
1 перевести главный выключатель в положение OFF (отключено)
2 отсоединить линию электрического питания
3 перекрыть кран подачи топлива на распределительной линии
Утилизация горелки
В случае утилизации горелки - выполнить процедуры, предусмотренные действующими нормативами по утилизации
материалов.
Рис. 40
Рис. 41
Новую фотоячейку не трогать голыми пальцами.
Электронный блок контроля
пламени
Минимальный электрический импульс у
контрольного фотоэлемента
Siemens LFL1.3..
70
мкA
27A
КЛЕММНАЯ
КОРОБКА MC
ШКАЛА мкА DC
Электронный блок
контроля пламени
Минимальный электрический
импульс у контрольного
фотоэлемента
Krom Schroeder IFW15 1
мкA
27B / 27C / 27D
КЛЕММНАЯ
КОРОБКА MC
ШКАЛА мкА DC
